CD4094B是一個8級串行移位寄存器,具有與每級相關的存儲鎖存器,用于選通從串行輸入到并行緩沖的3態輸出的數據。并行輸出可以直接連接到公共總線。數據在正時鐘轉換時移位。當STROBE輸入為高電平時,每個移位寄存器級中的數據被傳送到存儲寄存器。只要OUTPUT-ENABLE信號為高電平,存儲寄存器中的數據就會出現在輸出端。
兩個串行輸出可用于級聯多個CD4094B器件。數據在正時鐘邊沿的Q S 串行輸出端提供,以便在時鐘上升時間快的級聯系統中實現高速操作。在下一個負時鐘沿,Q' S 端子提供的相同串行信息為時鐘上升時間較慢時級聯CD4094B器件提供了一種方法。

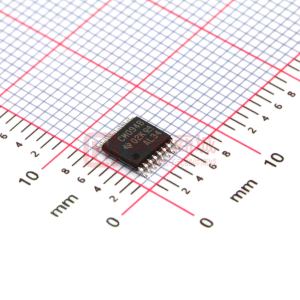

CD4094B類型采用16引腳密封雙列直插式陶瓷封裝(F3A后綴),16引腳雙列直插塑料封裝(E后綴),16引腳小外形封裝(NSR后綴)和16-引線薄縮小外形封裝(PW和PWR后綴)。
<小>
| ? |
|---|
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| Input Type |
| 3-State Output |
| IOL (Max) (mA) |
| Output Type |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| ? |
| CD4094B-MIL |
|---|
| CD4000 ? ? |
| 3 ? ? |
| 18 ? ? |
| 8 ? ? |
| 8 ? ? |
| 0.3 ? ? |
| 250 ? ? |
| CMOS ? ? |
| No ? ? |
| 1.5 ? ? |
| CMOS ? ? |
| Military ? ? |
| -55 to 125 ? ? |
| CDIP ? ? |
| See datasheet (CDIP) ? ? |
