TPS6040x系列器件可在1.6 V至5.5 V的輸入電壓范圍內產生未調節的負輸出電壓。器件通常由預調節電源供電5 V或3.3 V的電壓軌。由于其寬輸入電壓范圍，可以為兩個或三個NiCd，NiMH或堿性電池單元以及一個鋰離子電池供電。

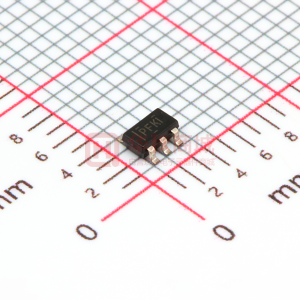

僅三個需要外部1μF電容來構建完整的DC-DC電荷泵逆變器。該器件采用5引腳SOT-23封裝，可在50 mm ² 電路板區域內構建。通過集成電路替換啟動負載通常所需的肖特基二極管，可以實現額外的電路板面積和元件數量減少。

TPS6040x可通過典型轉換提供60 mA的最大輸出電流在寬輸出電流范圍內效率大于90％。提供三種器件選項，包括20 kHz，50 kHz和250 kHz固定頻率操作。 TPS60400具有可變開關頻率，可在寬負載范圍的應用中降低工作電流，并可通過低值電容實現設計。
