優勢和特點

• 采樣速率：130Msps
• 77.1dBFS 噪聲層
• 98dB SFDR
• 在 250MHz 的 SFDR > 81dB (1.5V_P-P 輸入范圍)
• PGA 前端 (2.25V_P-P 或 1.5V_P-P 輸入范圍)
• 700MHz 滿功率帶寬 S/H (采樣及保持)
• 可選的內部抖動
• 可選的數據輸出隨機函數發生器
• LVDS 或 CMOS 輸出
• 單 3.3V 電源
• 功耗：1.32W
• 時鐘占空比穩定器
• 引腳兼容的 16 位器件版本

  • 130Msps：LTC2208 (16 位)

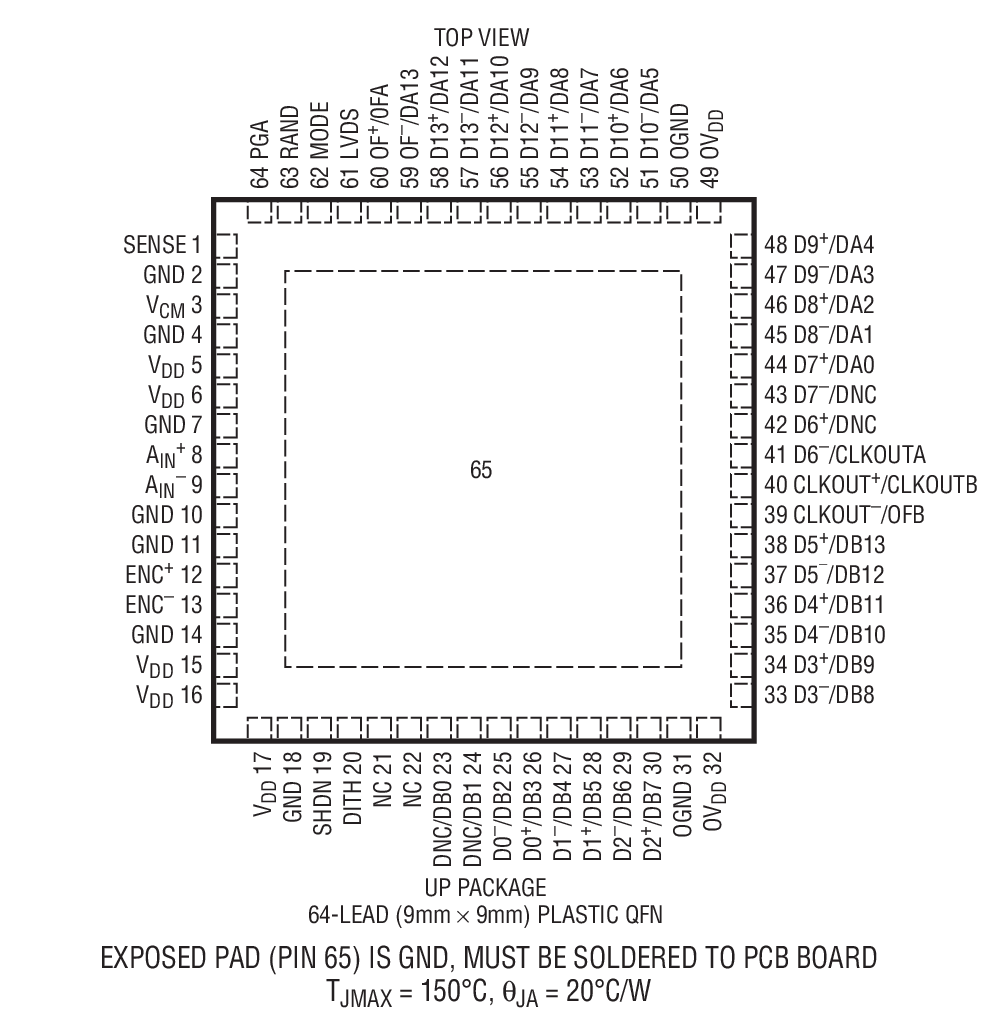

• 64 引腳 (9mm x 9mm) QFN 封裝

產品詳情

LTC^?2208-14 是一款 130Msps、采樣 14 位 A/D 轉換器，專為對具有高達 700MHz 輸入頻率的高頻、寬動態范圍信號進行數字化處理而設計。可以利用 PGA 前端對該 ADC 的輸入范圍實施優化。
LTC2208-14 非常適合于要求苛刻的通信應用，其 AC 性能包括 77.1dBFS 噪聲層和 98dB 無寄生動態范圍 (SFDR)。70fs_RMS 的超低抖動實現了高輸入頻率的欠采樣和卓越的噪聲性能。最大 DC 規格包括 ±1.5LSB INL、±0.5LSB DNL (無漏失碼)。
數字輸出可以是差分 LVDS 或單端 CMOS。CMOS 輸出具有兩種格式選項，這就是：以全數據速率運行的單根總線或以半數據速率運行的多路分工總線。一個單獨的輸出電源允許 CMOS 輸出擺幅在 0.5V 至 3.6V 的范圍。
可利用一個正弦波、PECL、LVDS、TTL 或 CMOS 輸入對 ENC⁺ 和 ENC^- 輸入進行差分或單端驅動。一個可選的時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。

?

應用

• 電信
• 接收機
• 蜂窩基站
• 頻譜分析
• 成像系統
• ATE

?

方框圖
