優勢和特點

• 雙核8位、40/80/100 MSPS ADC
• 低功耗：每通道90 mW （100 MSPS）
• 片內基準電壓源和采樣保持
• 每通道475 MHz模擬帶寬
• 信噪比（SNR）：47dB （41 MHz）

• 每通道模擬輸入范圍:1 Vp-p
• +3 V單電源供電（2.7 V 至 3.6 V）
• 提供單通道工作省電模式
• 輸出模式：二進制補碼或偏移二進制
• 輸出數據對準模式

產品詳情

AD9288是一款雙核8位單芯片采樣模數轉換器（ADC），內置片內采樣保持電路，專門針對低成本、低功耗、小尺寸和易用性進行了優化。該產品采用100 MSPS轉換速率工作，在整個工作范圍內都具有出色的動態性能。每個通道均可以獨立工作。

該ADC只需一個3 V（2.7 V至3.6 V）單電源和一個編碼時鐘就能充分發揮工作性能。對于大多數應用來說，無需外部基準電壓源或驅動器件。數字輸出為T(mén)TL/CMOS兼容，單獨的輸出電源引腳支持3.3 V或2.5 V邏輯接口。

編碼輸入為T(mén)TL/CMOS兼容，8位數字輸出可以采用+3 V（2.5 V至3.6 V）電源供電。用戶可選項提供各種省電模式、數字?jǐn)?shù)據格式和數字?jǐn)?shù)據定時方案組合。在省電模式下，數字輸出被置為高阻狀態。

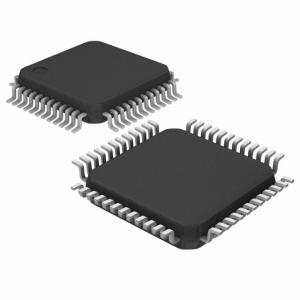

AD9288采用先進的CMOS工藝制造，提供48引腳表面貼裝塑料封裝（7x7 mm、1.4 mm 48引腳LQFP），額定溫度范圍為-40°C至+85°C工業溫度范圍。引腳排列設計可實現10位升級。

方框圖
