SJ5800國內表面粗糙度輪廓儀一體機采用超高精度納米衍射光學測量系統、超高直線度研磨級摩擦導軌、高性能直流伺服驅動系統、高性能計算機控制系統技術，實現對軸承及工件表面粗糙度和輪廓的高精度測量和分析?？梢詫α慵砻娴妮喞?、波紋度、粗糙度實現一次掃描測量，尤其是大范圍曲面、斜面進行粗糙度及輪廓尺寸一次性檢測，如圓弧面和球面、異型曲面進行多種粗糙度參數（如Ra、Rz等）、微觀輪廓度Pt、波紋度參數的測量。
SJ5800國內表面粗糙度輪廓儀一體機能夠滿足軸承行業絕大部分測量需求，除了圓柱滾子軸承的錐面直線度、粗糙度以及圓柱滾子的凸度分析，也支持其他軸承測量與結果分析。例如內外套圈的密封槽形狀（角度、倒角、槽深、槽寬等）；各種滾子軸承的滾子和套圈母線的凸度、角度、曲線；滾針軸承、圓柱滾子軸承、直線軸承的滾動體和套圈的直線度；球軸承溝道與四點接觸軸承溝槽曲率半徑等測量分析。
測量功能
1.創建坐標：點線、兩點 X、兩線等工件坐標系。
2.量測工具：矩形框選提取最高點、矩形框選提取低點、矩形框選提取中心點、自動矩形取多點提取線、自動點捕捉取多點提取線、自動矩形提取螺紋中徑線、扇形框選提取弧/圓等。
3.構建特征：交點、中心點、角平分線、切線、兩線內切圓、二次取樣、垂線、平行線、特征偏移、兩圓弧內切圓、直線旋轉等。
4.可測幾何量：點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、垂線、線到線的距離、線到圓的距離、X/Z坐標夾角、坐標差、兩點之間總過程距離、面積等。
5.形位公差：直線度、圓度、平行度、垂直度、同軸度、位置度、輪廓度等形位公差評定。
6.快速工具：坐標標注、兩線交點、兩線夾角、螺牙框選取交點標注、臺階高、滾珠絲桿、框選Pt、溝槽寬度、偏移點與輪廓相交直線、偏移直線與輪廓相交點、基邊/基點標準等特殊工具快速測量。
7.具備自動找拐點功能，能按照程序設置進行X軸自動找拐點。
8.表面粗糙度評定： R參數、P參數、W參數、核心粗糙度Rcore、Motif等微觀粗糙度參數。
9.支持公差設置、合格判定。
10.支持點cnc .xml .dxf 共3種格式的輪廓對比，如標準輪廓中有標注，可自動計算出對應標注結果。
11.支持輪廓掃描數據的修改，包括刪除異常點來進行分析。
12.支持多條記錄按照統一基準進行拼接分析功能。
13.支持輪廓特征、標注特征、形位公差的顏色自定義管理。
產品優勢
專業軸承測量、高穩定、高精密
1.SJ5800國內表面粗糙度輪廓儀一體機具有12mm~24mm的大量程粗糙度測量范圍，專業測試軸承內外側?？蛇x專業軸承夾具和滾子分析，方便測試。
2.分辨率高達到0.1nm，系統殘差小于3nm。
3.超高直線度研磨級摩擦導軌、特殊紅寶石轉軸系統提供轉動的超高靈敏度及測量精度。
4.高穩定的驅動設計，確保了驅動運行過程中不產生任何的振動及干擾，保障了系統掃描運動精度。
5.精度標定臺能對儀器的參數和測針針尖磨損進行修正補償，使其滿足高精度輪廓測量。
操作靈活、智能、簡單
1.輪廓和粗糙度一體測量，無需切換模塊。
2.測針一鍵拔插，特殊設計的高剛性拔插結構，無需鎖螺釘，方便快捷、穩定可靠。
3.各個運動軸都有進行硬件及軟件保護，降低人員因操作失誤帶來的測針及儀器損傷。
4.帶舵機結構，可防止掃描陡坡時的快速下墜。
5.智能恒測力系統，0.5-3mN 測力檔位可調，降低了測力變化引起的測量誤差，適合測量各類軟、硬性工件。
6.組合調節控制手柄可快速完成載物臺平移，X軸和Z軸定位，測桿上下擺動及速度分級調節功能。
7.根據GB/T、ISO、JIS等標準，自動評價粗糙度。
8.軟件操作界面簡潔直觀，任何人都能輕松設定和測量。
自動、批量、快速測量
1.對于簡單的工件只需要設置測量長度即可一鍵測量；
對于復雜的工件，對工件任意位置進行分段測量，并做成模板便于輪廓批量測量。
2、CNC固定坐標系模式下，可快速精確地進行輪廓批量測量。
3、自動保存測量結果，測量完成后可輸出測量報告，形式多樣。

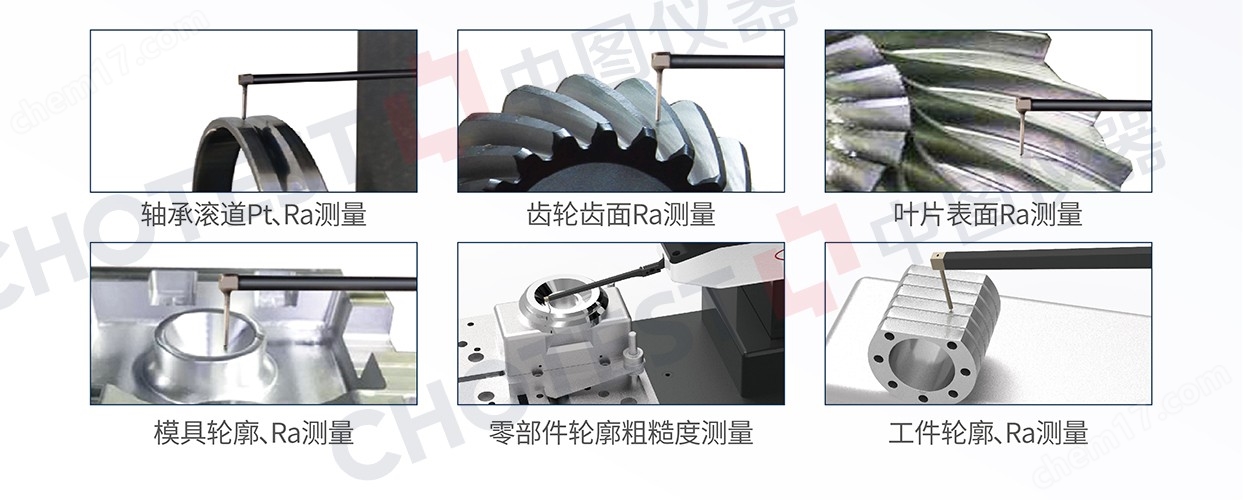

典型應用

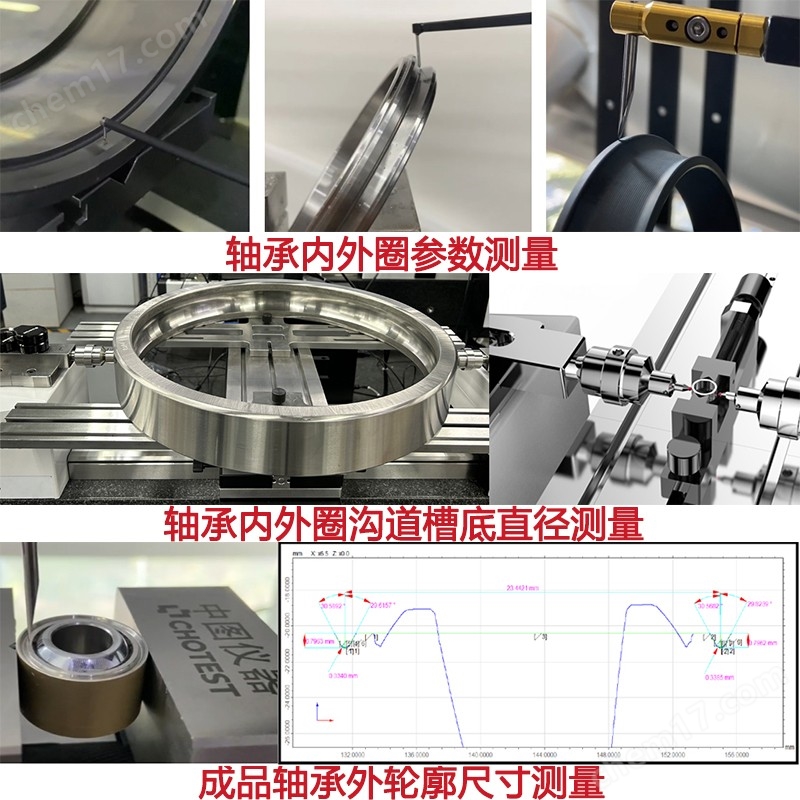

在軸承領域的應用
部分技術參數
型號 | SJ5800-100 | ||
輪廓參數 |
測量范圍 | X軸 | 0~100mm |
| 立柱軸 | 0~300mm | ||
| Z軸 | ±6mm（標準測桿） （±12mm：兩倍標準測桿） | ||
粗糙度參數 |
粗糙度測量參數 | R粗糙度： Rp,Rv,Rz,Rc,Rt,Ra,Rq,Rsk,Rku,RSm,Rdq,Rdc,Rmr,Rmax,Rpm,tp,Htp,Pc,Rda,Ry,Sm,S,RzJ； Ra,Rq,Rz,Rmax,RPc,Rz-JIS,Rt,Rp,Rv,RSm,Sm,S,Rsk,Rku,Rdq,Rdc,Rmr； 核心粗糙度Rcore: Rk,Rpk,Rvk,Rpkx,Rvkx,Mr1,Mr2,A1,A2,Vo； P輪廓參數： Pa,Pq,Pt,Pz,Pp,Pv,PSm,Psk,Pku,Pdq,Pdc,Pc,PPc,Pmr,Rad,PzJ,Pmax； W波紋度輪廓參數： Wa,Wq,Wt,Wz,Wp,Wv,WSm,Wsk,Wku,Wdq,Wdc,Wmr,Wpc,Wc； Motif參數：R,AR,W,AW,Rx,Wx,Wte； 符合標準： GB/T3505-2009,ISO4287:1997,ISO 13565-2:1996,ASME B46.1-2002, DIN/EN/ISO 4287:2010,JIS B 0601:2013,JIS B 0601-1994JIS B 0601-1982, ISO 1302:2002； | |
| 儀器尺寸（長×寬×高） | 600×350×850mm | ||
| 儀器總重量 | 約95Kg | ||
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
