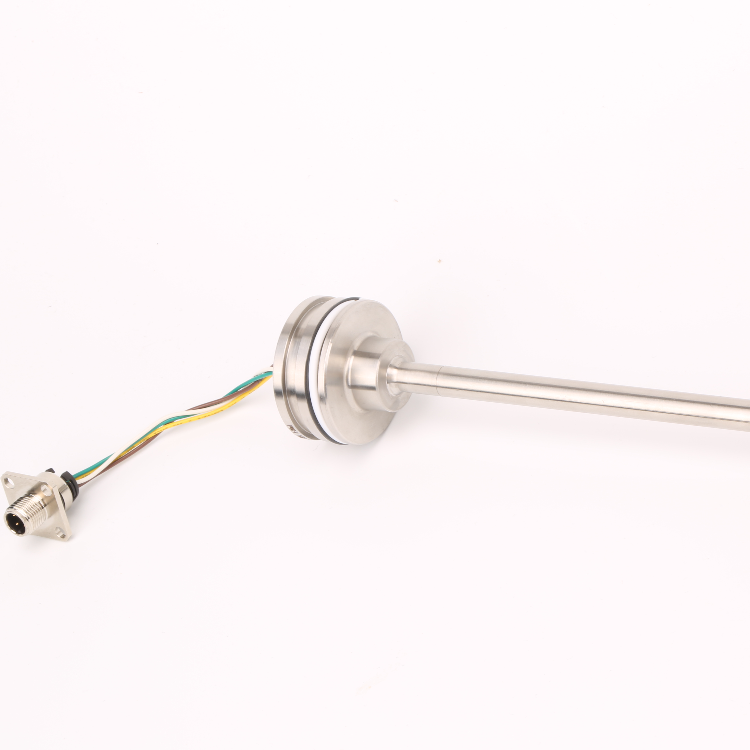

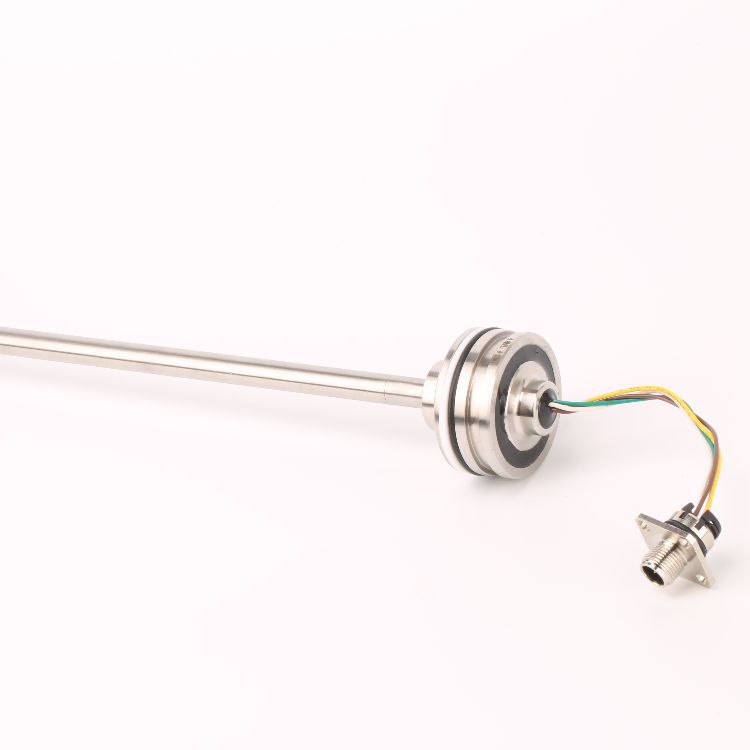

MH系列全內置緊湊型磁致伸縮位移傳感器，電子頭尺寸僅48mm（直徑）×21mm（厚度），適用于對電子頭安裝空間有嚴格要求的內置測量場合。結構緊湊，抗干擾能力強，可廣泛應用于工程機械、行走機械、動力機械等場合。而且可與國外同類線性位移傳感器同質替換。
- 結構緊湊：適用于對電子頭安裝空間有嚴格要求的場合，在工程機械有大量應用
- 堅固耐用：全封閉設計，適應惡劣環境，最高IP68防護等級
- 直線測量：絕對輸出，無須歸零，多種信號接口可選
- 體積小，使用方便：標準信號輸出，免維護
- 永不磨損：連續非接觸測量
- 抗干擾、抗振動能力強
- 低功耗，有效減小系統發熱
- 全量程可調：100％可調零點和滿量程
- 高分辨率：分辨率最高1um
技術參數：
| 參數 | 規格 |
| 輸入 | |
| 測量數據 | 直線位移 |
| 測量行程 | 50mm-2500mm，可根據用戶需要定制 |
| 測量個數 | 一個 |
輸出 | |
| 電壓 | 0.5～4.5Vdc,0.25～4.75Vdc,0-5/10Vdc控制器最大負載電阻：≥10kΩ） |
| 電流 | 4～20mA，20～4mA, 0～20mA，20～0mA（最小/大負載 0/250 Ω ） |
| 精度 | |
| 分辨率 | ±0.1mm（50～400mm）,量程÷4096（＞400mm） |
| 非線性度 | ±0.1mm（50～400mm），0.02%（＞400mm） |
| 重復精度 | ±0.1mm |
| 更新時間 | 2.0ms |
| 工作條件 | |
| 磁環速度 | 任意 |
| 工作溫度 | -40～105℃ |
| 濕度/露點 | 濕度90%，不能結露 |
| 溫度系數 | <30ppm/℃ |
| 沖擊指標 | GB/T2423.5 100g（11ms） |
| 振動指標 | GB/T2423.10 25g/10-2000HZ |
| 電氣防護 | IP67 |
| EMC測試 | GB/T17626.2/3/4/6/8，等級4/3/4/3/3，A類，CE認證，ISO13766，ISO11452-2/4 |
| 結構與材料 | |
| 電子倉 | 不銹鋼304 |
| 測桿 | 不銹鋼304 |
| 磁環 | 各種磁環 |
| 外管壓力 | 安裝在液氣缸內時為350bar/700bar（峰值） |
| 安裝 | |
| 安裝方向 | 任意方向 |
| 安裝形式 | 電子倉外圓 |
| 電氣連接 | |
| 出線方式 | 直出線纜或航空插頭 |
| 輸入電壓 | 9-32Vdc |
| 功耗 | 1W |
| 極性保護 | 最大-30Vdc |
| 超壓保護 | 最大36Vdc |
| 絕緣電阻 | ＞10MΩ |
| 絕緣強度 | 500V |
MH系列位移傳感器內置一個16位D/A轉換器，實時精確地將游標磁環的絕對位置轉為標準的4-20mA電流信號或者其它信號，輸出信號和有效量程成線性關系?？筛鶕?jù)現場使用需要通過螺絲刀100%設定零點、滿度以及正反向，操作簡單。輸出的標準模擬信號可直接輸出到PLC控制模塊（如西門子331模塊）或者其它儀表。
耐壓外管尺寸及安裝說明
MH系列耐壓外管，不銹鋼電子倉，專為液壓系統使用設計的，內置于液壓缸內部，耐壓可達35MPa連續（70MPa峰值）。
MH
磁致伸縮位移傳感器
安裝注意事項：
在焊接時切斷所有的傳感器連接!
不要將接地端子接到活塞桿上或者缸體底部。
如果缸體內部裝置有傳感器，不要焊接缸體的任何部位。
如果缸體內部有傳感器，不要在靠近缸體的地方進行焊接。
與焊接機接觸的任何地方都有可能產生電流或電壓，這是由于隔離軸承潤滑或塑料件滑動部分引起的。在這種情況下可能會造成同樣的后果。
安裝說明：
安裝傳感器外殼，需要M5 DIN913的平頭螺絲。只能以軸的方向固定傳感器，由于螺絲只能接觸到外殼，對螺絲的最大扭矩只能是1Nm，否則傳感器外殼會損壞，并且需要去除膠水（如Loctite Blue）對安裝好的固定套螺絲進行涂抹封存。
