■ 堅固可靠工業用位移傳感器
■ 直線測量，絕對值輸出
■ 全無接觸測量
■ 線性度 0.03 %
■ 重復精度 0.005 %
■ EMI 屏蔽抗干擾及 CE 認證
■ 模擬輸出 (電壓或電流)
■ 測量行程: 50 ~ 1000 mm

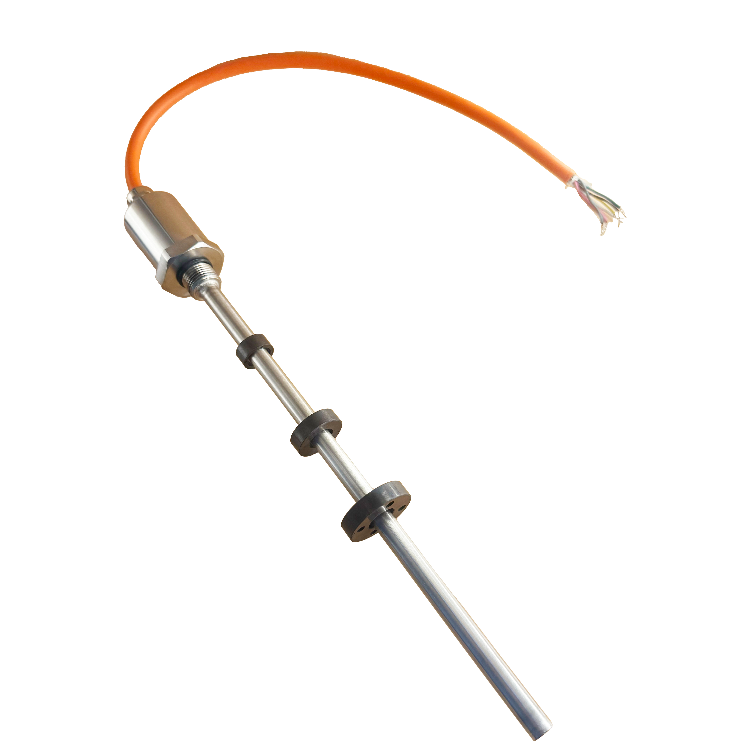

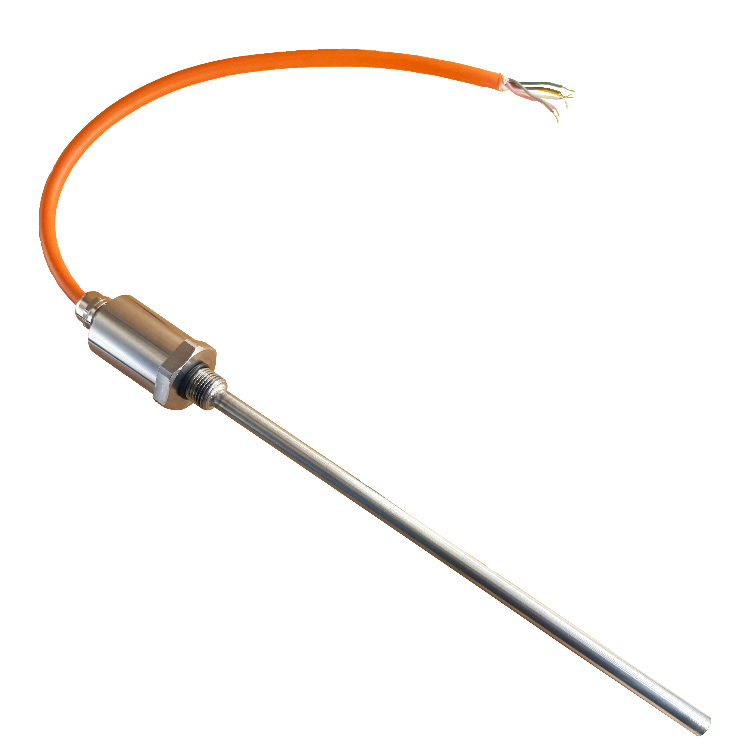

EH型位移傳感器-為液壓缸廠家專門設計制造
EH型位移傳感器是BRSEN為批量的液壓缸廠家專門設計制造的經濟型產品，體積小巧，省掉不少安裝空間。它的耐壓外管為100%不銹鋼制造，有8mm和10mm兩種直徑選擇，適合內置油缸安裝。細小的電子頭適合帶掛鉤油缸安裝，為缺少足夠安裝空間的難題提供一個良好解決方案。電子模塊嵌人埋藏于細小的電子頭內，受到很好的保護，防潮、抗震。輸出模式為絕對值的電壓或電流。輸出連接方式不論是直出線或6針DIN接頭都是從旁邊進出，既省空間又容易連接(請參閱右下圖)。EH型提供模擬的電壓或電流輸出還有RS485，最大行程為2500mm。EH以直出線或D5接頭作連接的外殼符合IP65 標準，如有需要更高防護等級，用戶必須提前告知說明，我司另行定制。
(注意:EH型為專業OEM產品，用戶必須先和我司確認好細節才能選購。)
技術參數：
參數 | 規格 |
| 輸入 | |
| 測量數據 | 直線位移 |
| 測量行程 | 50mm-2500mm，可根據用戶需要定制 |
| 測量個數 | 一個 |
輸出 | |
| 電壓 | 0-5/10Vdc控制器最大負載電阻：≥10kΩ） |
| 電流 | 4～20mA，20～4mA, 0～20mA，20～0mA（最小/大負載 0/250 Ω ） |
| 精度 | |
| 分辨率 | ±0.1mm（50～400mm）,量程÷4096（＞400mm） |
| 非線性度 | ±0.1mm（50～400mm），0.05%（＞400mm） |
| 重復精度 | ±0.1mm |
| 更新時間 | 2.0ms |
| 工作條件 | |
| 磁環速度 | 任意 |
| 工作溫度 | -40～105℃ |
| 濕度/露點 | 濕度90%，不能結露 |
| 溫度系數 | <30ppm/℃ |
| 沖擊指標 | GB/T2423.5 100g（11ms） |
| 振動指標 | GB/T2423.10 25g/10-2000HZ |
| 電氣防護 | IP65或更高 |
| EMC測試 | GB/T17626.2/3/4/6/8，等級4/3/4/3/3，A類，CE認證，ISO13766，ISO11452-2/4 |
| 結構與材料 | |
| 電子倉 | 不銹鋼304 |
| 測桿 | 不銹鋼304 |
| 磁環 | 各種磁環 |
| 外管壓力 | 安裝在液氣缸內時為350bar/700bar（峰值） |
| 安裝 | |
| 安裝方向 | 任意方向 |
| 安裝形式 | 電子倉外圓 |
| 電氣連接 | |
| 出線方式 | 直出線纜或航空插頭 |
| 輸入電壓 | 9-32Vdc |
| 工作電流 | ＜80mA |
| 極性保護 | 最大-30Vdc |
| 超壓保護 | 最大36Vdc |
| 絕緣電阻 | ＞10MΩ |
| 絕緣強度 | 500V |
外形尺寸圖

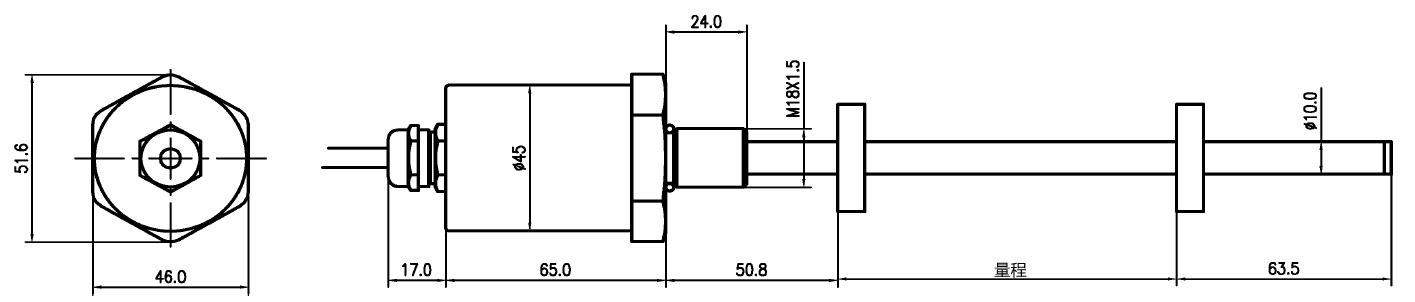

EH位移傳感器直出線

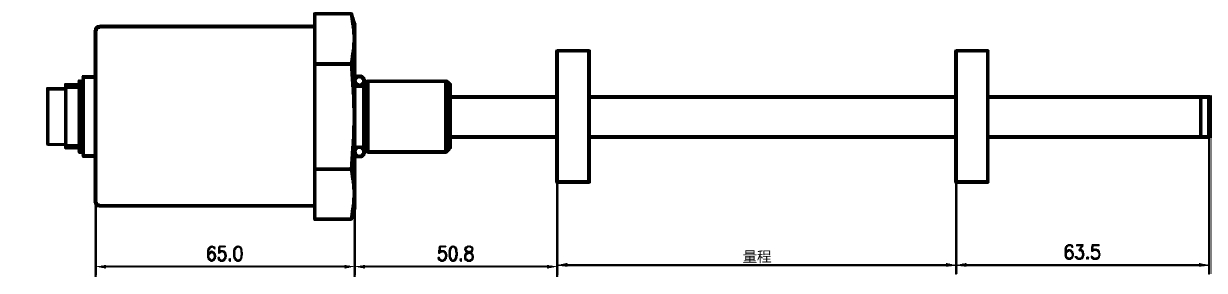

EH位移傳感器航插
接線定義

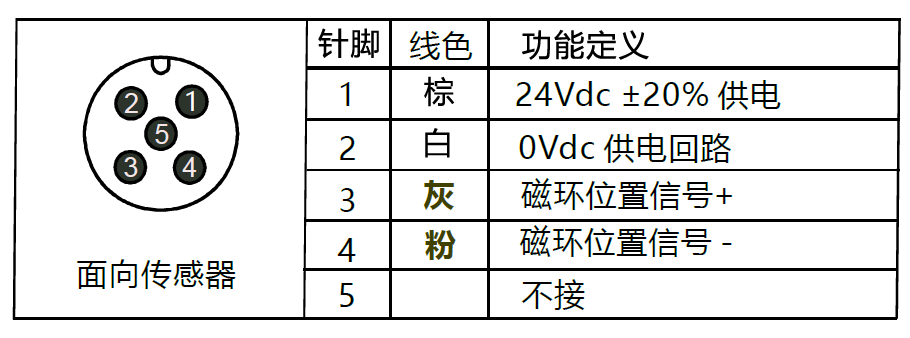

EH位移傳感器接線定義
