中圖儀器CH系列全自動二次元影像儀Z軸能自動聚焦測量高度尺寸，運用影像測量儀軟件中的Z軸自動對焦功能，測量得出高度，這樣的測量方法可以減少人為誤差，不管是誰來測量，都可以測得同樣的數值，非常簡單方便。也可以選擇增加探針傳感器配置，在需要測量高度的地方，用探針取元素（點或面），然后在軟件內計算高度。這相當于一臺小的三座標測量儀，即為復合式影像測量儀。

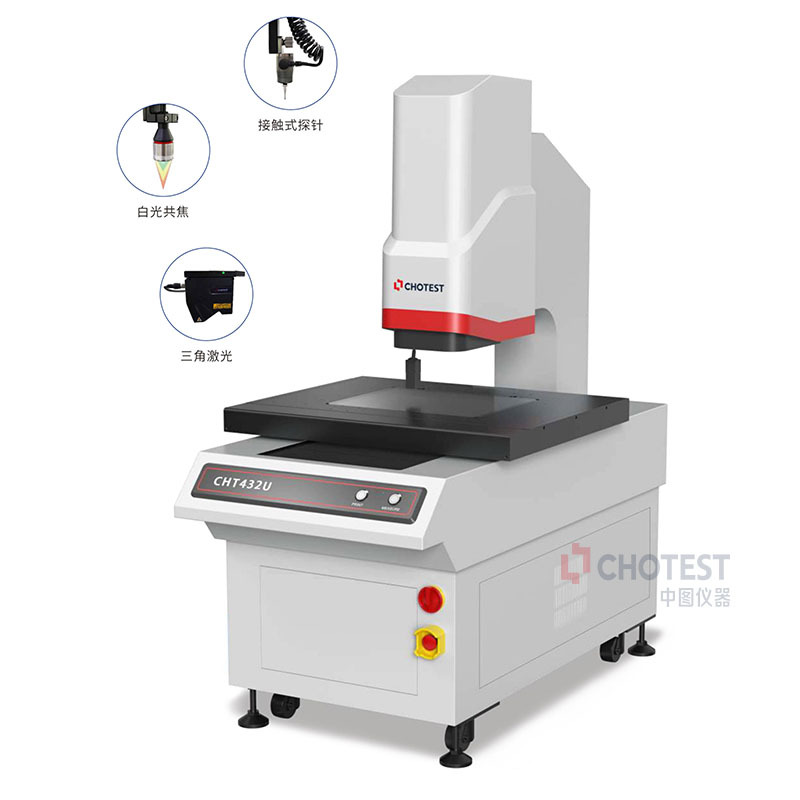

CH系列全自動影像測量儀傳感器配置：(1)接觸式探針；(2)白光共焦；(3)三角激光

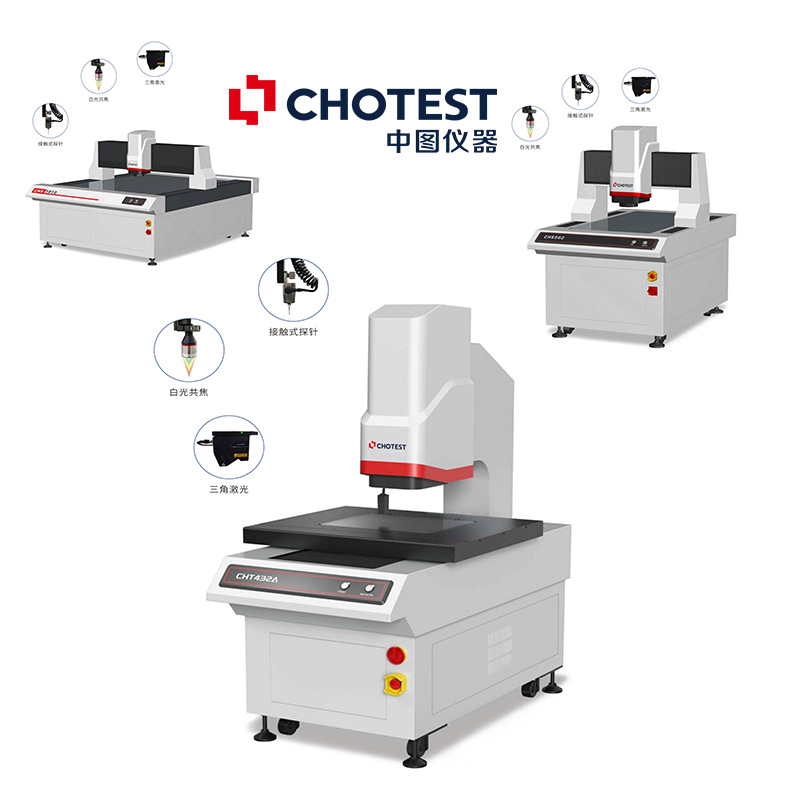

CH系列全自動二次元影像儀全行程采用立柱式、龍門橋式的穩定結構，單軸的超高測量精度可達（1.8+L/200）um。
技術參數（部分）
型號：CHT/CHS/CHX
產品名稱：全自動影像儀
主體結構：立柱式/龍門式
X軸行程范圍：（300-1200）mm
Y軸行程范圍：（200-1500）mm
Z軸行程范圍：200mm
光柵顯示分辨率：0.1μm,0.5μm
圖像傳感器：高清彩色工業攝像機
運動導軌：精密直線導軌
主要特點：精準測量，操作簡單，功能豐富
生產企業：深圳市中圖儀器股份有限公司
注釋：更多詳細產品信息，請聯系我們獲取
特點
1、支持定制Excel報告、TCP、Q-DAS等多種數據傳輸方式，在客戶端有多家成功應用案例。
2、軟件可外接卡尺、高度計等常規檢測工具，產品一次測量可實現多種測量方式數據輸入容易個報告模板中。
3、在其他國產設備多數購買軟件的背景下，中圖儀器自主研發的軟件能滿足客戶需求。
4、激光補償方式精度穩定。
5、自主設計的影像儀校準片，自動測量實現鏡頭所有參數的校準與校驗。
6、軟件界面中加載、搜索，無需訪問路徑下打開，程序管理方便。
7、常用工具菜單的人性化定制，如可自動添加、選擇常用的命令等。
CH系列全自動二次元影像儀簡潔的操作界面，任何人都能輕松設定和測量?？捎糜跈C械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、鐘表、計量檢測等領域。實現各種復雜零件的表面尺寸、輪廓、角度與位置、形位公差等精密測量。
