中圖儀器SuperViewW1白光干涉三維形貌檢測儀測三維形貌，分辨率0.1μm，重復性0.1%，應用領域廣泛，操作簡便，可自動聚焦測量工件獲取2D，3D表面粗糙度、輪廓等一百余項參數。廣泛應用于如納米材料、航空航天、半導體等各類精密工件表面質量高要求的領域中，可以說只有3d非接觸式光學輪廓儀才能達到微型范圍內重點部位的納米級粗糙度、輪廓等參數的測量要求。
產品功能
1）具備各種類型樣品表面微觀形貌的3D輪廓重建與測量功能；
2）具備表面粗糙度和微觀輪廓的檢測功能，粗糙度范圍涵蓋0.1nm到數十微米的級別；
3）具備校平、去除形狀、去噪、濾波等數據處理功能；
4）具備粗糙度分析、輪廓分析、結構分析、功能分析等表面參數分析功能；

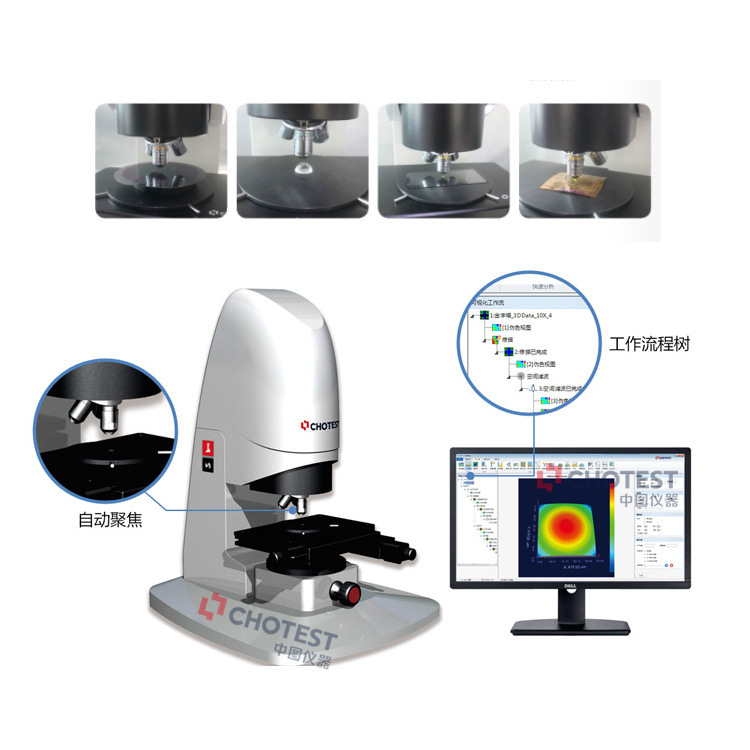

5）具備自動對焦、自動測量、自動多區域測量、自動拼接測量等自動化功能；
6）具備一鍵分析、多文件分析等快速、批量分析功能；
7）具備word、excel等數據報表導出功能。
SuperViewW1白光干涉三維形貌檢測儀以白光干涉技術為原理、結合精密Z向掃描模塊、3D 建模算法等對器件表面進行非接觸式掃描測量，對產品進行高品質監控時不需要取下產品或停止生產，而且采用的是非接觸式光學測量，在獲得實時數據的同時，不會對產品造成任何損傷，從而有效節約了生產成本，提高了生產效率，并且在線檢測，沒有滯后性，從而減少不合格品，對表面缺陷檢測亦如此。
一體化操作的測量分析軟件
1）測量與分析同界面操作，無須切換，測量數據自動統計，實現了快速批量測量的功能；
2）可視化窗口，便于用戶實時觀察掃描過程；
3）結合自定義分析模板的自動化測量功能，可自動完成多區域的測量與分析過程；
4）幾何分析、粗糙度分析、結構分析、頻率分析、功能分析五大功能模塊齊全；
5）一鍵分析、多文件分析，自由組合分析項保存為分析模板，批量樣品一鍵分析，并提供數據分析與統計圖表功能；
6）可測依據ISO/ASME/EUR/GBT等標準的多達300余種2D、3D參數。
結構特點
1.精密操縱手柄
集成X、Y、Z三個方向位移調整功能的操縱手柄，可快速完成載物臺平移、Z向聚焦、找條紋等測量前工作。
2.雙重防撞保護措施
除初級的軟件ZSTOP設置Z向位移下限位進行防撞保護外，另在Z軸上設計有機械電子傳感器，當鏡頭觸碰到樣品表面時，儀器自動進入緊急停止?fàn)顟B(tài)，保護儀器，降低人為操作風險。
3.雙通道氣浮隔振系統
SuperViewW1白光干涉三維形貌檢測儀既可以接入客戶現場的穩定氣源也可以接入標配靜音空壓機，在無外接氣源的條件下也可穩定工作。
