1）內部RGB LED照明方案

　 　本地互連網絡（LIN）總線是一種用于當今汽車網絡架構的低成本串行通信協議。NCV7430 LIN RGB LED驅動器結合了LIN收發器與RGB LED驅動器及存儲器，適用于汽車內部照明。這款單芯片RGB驅動器可監視汽車內部照明中的專用多色彩LED應用。

　　NCV7430包含 LIN接口（從器件），用于LED色彩及光強度參數設定。該器件通過LIN總線接收指令，隨后獨立驅動LED。NCV7430在 LIN總線上用作從器件，而主器件可以通過總線讀取特定狀態信息（參數值及錯誤標志）。NCV7430的LIN地址可通過器件內部存儲器編程固化。

　　圖6：汽車內部照明方案

　　NCV7430的特性還包括保護及診斷過流檢測（對地及VBB短路檢測、LED開路檢測、高溫警示及關閉和檢測到錯誤時重試模式）；省電（休眠模式供電電流20 mA、兼容14 V汽車系統）；以及EMI兼容性（LIN總線集成斜坡控制、LED調制模式降低EMC）。

　　2）外部及內部照明恒流穩流器（CCR）方案

　 　雙端線性恒流穩流器（CCR）是簡單、經濟及強固的器件，為成本敏感的LED應用提供有效的穩流方案，適用于汽車外部照明，如中央高位剎車燈 （CHMSL），以及內部照明，如座艙燈、化妝鏡燈、手套箱。該器件不要求外部元件，可用作高邊或低邊穩流器，在寬輸入電壓范圍下對輸出電流進行穩流，其 設計帶有負溫度系數特性，用于保護LED在極端電壓及工作條件下免受熱失控影響。

　　型號為NSI45xxx、NSI50xxx、 NSIC20xx、NSI45xxxJ和NSI50150AD的器件的穩流電流可在寬電壓范圍內提供恒定亮度；負溫度系數在高環境溫度條件下可保護 LED；提供多種最大電壓版本（45 V、50 V及120 V），可承受電池電壓突降。

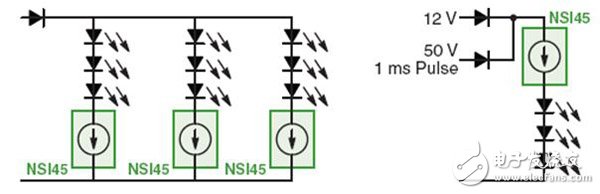

　　圖7：汽車外部及內部照明的恒流穩流器

　 　除以上方案，安森美半導體還提供其它LED驅動方案。緊湊型350 mA降壓LED驅動器CAV4201和CAT4201采用專利的平均電流穩流架構，可用24 V電源驅動串聯的多達7顆LED，處理達40 V的瞬態電壓，能效高于94%；還具有限流及過熱保護、LED開路保護功能。其汽車版本CAV4201通過了AEC-Q100認證。另一款用于高亮度 LED的多拓撲恒流開關穩壓器NCV3065，驅動電流達1.5 A，采用外部開關提升能效，支持PWM及模擬調光，可承受達40 V瞬態電壓。

　　總結

　　安森美半導體運用低壓及高壓技術及電源管理方案方面的專知和技術，以及先進 汽車工藝技術為汽車照明應用提供各種先進解決方案。所有這些集成電路均符合汽車可靠性和溫度等規范及環保要求，同時能夠滿足人們對車內照明控制、前照燈、 后組合燈、霧燈、示廓燈，尤其是新光源等方面越來越高的要求，在為駕駛者帶來舒適性和樂趣，豐富消費者體驗的同時，也滿足了環保和節能的要求。
