TPS27SA08 器件是一款單通道智能高側開關，旨在與 24V 電源系統配合使用。該設備集成了強大的保護和診斷功能，即使在短路等有害事件中也能確保輸出端口保護。該器件通過可靠的電流限制來防止故障，根據器件型號，該限流可配置為通過立即關閉開關或調節設定點（標稱 20 A）的輸出電流來響應過流事件。TPS27SA08 器件還提供高精度模擬電流檢測，可在驅動不同的負載曲線時改進診斷。通過向系統 MCU 報告負載電流、器件溫度和電源電壓，該器件可實現預測性維護和負載診斷，從而延長系統使用壽命。

TPS27SA08 器件采用小型 16 引腳 HTSSOP 封裝，可減少 PCB 占用空間。
*附件：tps27sa08.pdf

特性

• 具有典型 9mΩ R 的單通道智能高側開關 上 （噸 J = 25°C）
• 通過過流保護提高可靠性：
  • 電流限制閾值標稱值為 20 A
  • 達到閾值時的電流限制（鉗位）
• 強大的集成輸出保護：
  • 集成熱保護
  • 對地和電源短路保護
  • 反向電源期間自動接通 FET
  • 如果發生電源和接地丟失，則自動關閉
  • 集成輸出鉗位，用于對感性負載進行消磁
  • 可配置的故障處理
• 模擬感應輸出可配置為精確測量：
  • 負載電流
  • 電源電壓
  • 設備溫度
• 將 FLT 指示返回給 MCU
  • 檢測關斷狀態和對地短路時的開路負載

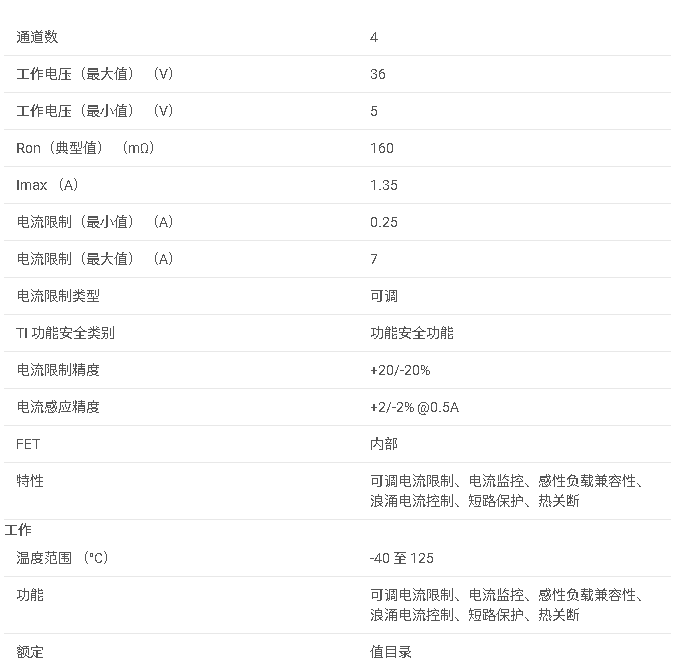

參數

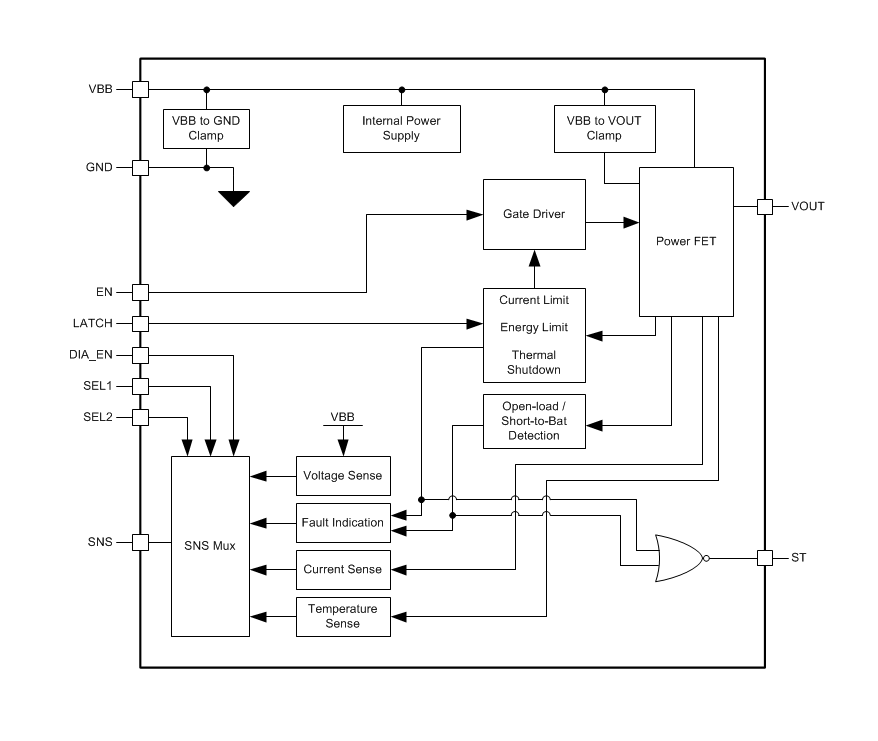

方框圖

1. 產品概述

• ?產品名稱?：TPS27SA08
• ?類型?：36V, 10A, 單通道智能高端開關
• ?應用領域?：工業電機驅動、加熱元件（如傳感器加熱器、水箱加熱器）、高電流數字輸出、感性負載等
• ?主要特點?：集成魯棒的保護和診斷功能，支持過流反應（瞬間關閉或調節輸出電流），高精度模擬電流感應

2. 功能特性

• ?保護機制?：
  • ?熱關斷?：內置溫度傳感器，過熱時自動關閉輸出
  • ?電流限制?：支持過流保護，可通過外部電阻設置電流限制閾值
  • ?能量限制?：監測FET中耗散的能量，防止過度應力
  • ?電壓瞬態保護?：包含VBB到GND和VBB到VOUT兩個電壓鉗位，保護設備免受系統級電壓瞬態影響
• ?診斷機制?：
  • ?SNS輸出?：用于感應負載電流、供電電壓或設備溫度，支持多種診斷功能
  • ?ST引腳?：開漏輸出，指示開關通道狀態
  • ?故障指示?：通過SNS和ST輸出指示故障狀態，如熱關斷、電流限制、能量限制、開路/短路到電源等

3. 技術規格

• ?供電電壓范圍?：8V至36V（標稱），可承受電壓瞬態高達40V
• ?連續負載電流?：最大10A（TA = 70°C）
• ?熱特性?：
  • 熱阻（結到環境）：32.8°C/W
  • 熱關斷溫度：160°C，帶10°C遲滯
• ?電氣特性?：
  • 電流感應比例：4600（IOUT / ISNS）
  • 開路檢測電壓：2V至2.54V
  • 故障低輸出電壓：0.2V（版本A）

4. 應用與實現

• ?典型應用?：如汽車座椅加熱器控制，通過監測負載電流和溫度來實現故障預警和系統保護
• ?設計考慮?：包括選擇合適的感應電阻、布局優化以減少熱效應、以及必要的外部組件（如濾波電容、保護二極管等）

5. 布局與封裝

• ?布局指南?：推薦將所有VOUT引腳在PCB上短路連接，連接裸露焊盤到大的銅平面以優化熱性能
• ?封裝類型?：16引腳HTSSOP封裝，尺寸為5.00mm x 4.40mm

6. 文檔與支持

• ?相關文檔?：包括數據手冊、應用報告、參考設計等
• ?支持資源?：TI提供E2E支持論壇和其他技術支持資源

7. 注意事項

• ?靜電放電（ESD）警告?：處理集成電路時應采取適當?shù)念A(yù)防措施
• ?熱管理?：在高功率應用中，需特別注意設備的熱管理，以防止過熱損壞
