TPS1HB35-Q1 器件是一款智能高側開關，適用于 12V 汽車系統。該器件集成了強大的保護和診斷功能，即使在汽車系統短路等有害事件中也能確保輸出端口保護。該器件通過可靠的電流限制來防止故障，根據器件型號的不同，電流限制可在 2 A 至 22 A 范圍內調節。高電流限制范圍允許在需要大瞬態電流的負載中使用，而低電流限制范圍為不需要高峰值電流的負載提供更好的保護。該器件能夠可靠地驅動各種負載曲線。

TPS1HB35-Q1 還提供高精度模擬電流檢測，可改進負載診斷。通過向系統 MCU 報告負載電流和器件溫度，該器件可實現預測性維護和負載診斷，從而延長系統使用壽命。
*附件：tps1hb35-q1.pdf

TPS1HB35-Q1 采用 HTSSOP 封裝，可減少 PCB 占用空間。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 125°C
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
  • 可承受 40V 負載突降
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 具有 35mΩ R 的單通道智能高側開關 上 （噸 J = 25°C）
• 通過可調電流限制提高系統級可靠性
  • 電流限制設定點為 2 A 至 22 A
• 強大的集成輸出保護：
  • 集成熱保護
  • 對地和電池短路保護
  • 防止電池反向事件，包括使用反向電壓自動接通 FET
  • 電池和接地丟失時自動關閉
  • 集成輸出鉗位，用于對感性負載進行消磁
  • 可配置的故障處理
• 模擬感應輸出可配置為精確測量：
  • 負載電流
  • 設備溫度
• 通過 SNS pin 提供故障指示
  • 檢測開路負載和電池短路

參數

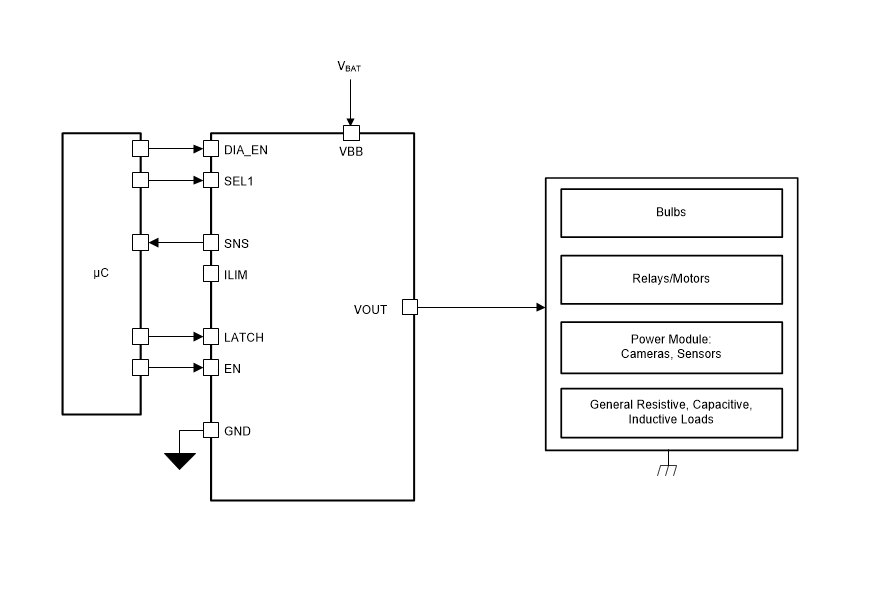

方框圖

1. 產品概述

• ?產品名稱?：TPS1HB35-Q1 40-V, 35-mΩ Single-Channel Automotive Smart High-Side Switch
• ?應用領域?：主要用于12V汽車系統，如汽車顯示模塊、ADAS模塊、座椅舒適模塊、傳輸控制單元、HVAC控制模塊、車身控制模塊、照明等。
• ?特點?：AEC-Q100認證、功能安全能力、可調電流限制、集成輸出保護、模擬電流感應、故障指示等。

2. 功能特點

• ?保護功能?：
  • ?熱關斷?：防止因溫度過高而損壞。
  • ?電流限制?：可調電流限制范圍從2A到22A，根據設備版本不同。
  • ?瞬態承受能力?：包括負載突降、反向電池、對地短路等保護。
  • ?反向電池保護?：包括自動開啟FET以應對反向電壓事件。
• ?診斷功能?：
  • ?模擬電流感應?：提供與負載電流或設備溫度成正比的信號。
  • ?開路和短路到電池檢測?：無論開關是否開啟，都能檢測開路和短路到電池的情況。
• ?可編程性?：通過外部電阻設置電流限制閾值。

3. 技術規格

• ?額定電壓?：40V
• ?導通電阻?：35mΩ（TJ = 25°C）
• ?工作溫度范圍?：-40°C至125°C
• ?封裝類型?：HTSSOP（16引腳）
• ?電氣特性?：包括輸入電壓范圍、靜態電流、導通電阻、電流感應比例等。

4. 應用與實現

• ?典型應用?：如汽車座椅加熱器的電源控制。
• ?設計考慮?：
  • ?熱設計?：計算最大FET功耗和結溫，確保不超過最大額定值。
  • ?電流限制設置?：根據應用需求選擇合適的R_ILIM值。
  • ?診斷功能實現?：通過SNS引腳實現電流和溫度感應，以及故障指示。

5. 布局指導

• ?布局建議?：確保所有外部組件靠近引腳放置，以減少寄生效應。特別是R_ILIM應靠近設備放置，以減少電容影響。
• ?熱管理?：將裸露焊盤連接到大的銅層，以提高熱性能。

6. 文檔與支持

• ?相關文檔?：提供了與TPS1HB35-Q1相關的應用筆記和測試報告鏈接。
• ?更新通知?：用戶可以通過TI網站訂閱更新通知，以獲取最新的產品文檔。

7. 封裝與訂購信息

• ?封裝尺寸?：5.00mm x 4.40mm
• ?訂購信息?：提供了不同版本（A、B、C、F）的設備訂購信息，包括狀態、材料類型、封裝、引腳數、載帶、RoHS合規性、引腳鍍層/球材料、MSL等級、峰值回流溫度和工作溫度范圍等。

8. 注意事項

• ?靜電放電（ESD）警告?：處理集成電路時應采取適當?shù)念A(yù)防措施。
• ?安全信息?：用戶應負責選擇合適的產品，并驗證和測試其設計實施，以確保系統功能性。

這份文件詳細描述了TPS1HB35-Q1智能高側開關的功能特點、技術規格、應用與實現、布局指導、文檔與支持、封裝與訂購信息以及注意事項，為用戶提供了全面的產品信息和設計指導。
