TPS1H200A-Q1 器件是一款完全受保護的單通道高壓側電源開關，具有集成的 200mΩ NMOS 功率 FET。

可調電流限制通過限制浪涌或過載電流來提高系統可靠性。高精度電流限制改善了過載保護，簡化了前級電源設計。除電流限制外，可配置功能在功能、成本和散熱方面提供了設計靈活性。
*附件：tps1h200a-q1.pdf

該設備通過數字狀態輸出支持全面診斷。在 ON 和 OFF 狀態下提供開路負載檢測。該設備支持在有或沒有 MCU 的情況下運行。獨立模式允許隔離系統使用該設備。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 單通道 200mω 智能高側開關
• 寬工作電壓：3.4 V 至 40 V
• 超低待機電流，< 500 nA
• 使用外部電阻器進行可調電流限制
  • ≥ 500 mA 時為 ±15%
  • ±10 電流時≥ 1.5 A
• 電流限制后的可配置行為
  • 保持模式
  • 具有可調延遲時間的閉鎖模式
  • 自動重試模式
• 支持獨立運行，無需 MCU
• 保護：
  • 對地短路和過載保護
  • 熱關斷和熱波動
  • 用于感性負載的負電壓鉗
  • GND 丟失和電池保護丟失
• 診斷：
  • 過載和對地短路檢測
  • ON 或 OFF 狀態下的開路負載和電池短路檢測
  • 熱關斷和熱波動

參數

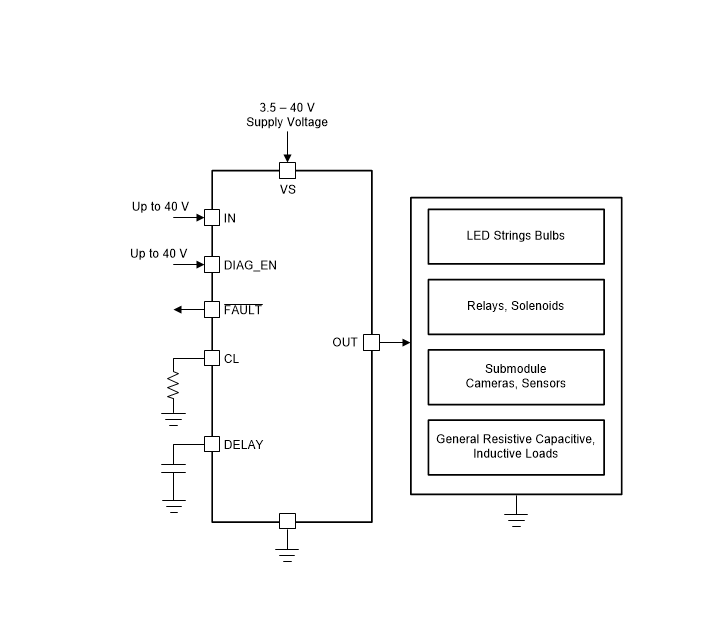

方框圖

1. 產品概述

TPS1H200A-Q1是一款40V、200mΩ單通道智能高邊開關，專為汽車應用設計，符合AEC-Q100標準，并具備功能安全能力。該設備集成了200mΩ NMOS功率FET，具有可調電流限制、過流保護、熱關斷和負電壓鉗位等功能。

2. 主要特性

• ?寬工作電壓范圍?：3.4V至40V。
• ?超低待機電流?：小于500nA。
• ?可調電流限制?：通過外部電阻設置，精度在±10%至±15%之間。
• ?多種電流限制后行為模式?：保持模式、帶可調延遲時間的鎖存關閉模式、自動重試模式。
• ?全面診斷功能?：包括過載和短路到地檢測、開路和短路到電池檢測、熱關斷和熱擺動檢測。
• ?獨立工作模式?：支持無微控制器（MCU）的獨立操作。

3. 應用領域

• ?汽車應用?：適用于車身照明、信息娛樂系統、高級駕駛輔助系統（ADAS）等。
• ?單通道高邊開關?：用于各種電阻性、電感性和電容性負載，如LED燈串、燈泡、繼電器、電磁閥和子模塊。

4. 功能描述

• ?電流限制?：內部和外部可調電流限制功能，保護負載和電源免受過流損害。
• ?DELAY引腳配置?：支持三種不同的電流限制后行為模式（保持、鎖存關閉、自動重試）。
• ?獨立操作?：IN和DIAG_EN引腳具有40V最大DC額定值，可直接連接到VS引腳，實現無MCU控制。
• ?全面診斷?：通過FAULT引腳提供診斷輸出，支持開路、短路到地、短路到電池、熱關斷和熱擺動等故障檢測。
• ?保護特性?：包括短路到地保護、過載保護、熱關斷保護、負電壓鉗位保護、失地和失電保護、反向電流保護等。

5. 封裝與溫度范圍

• ?封裝?：HVSSOP（8引腳）封裝，帶裸露熱墊。
• ?溫度范圍?：-40°C至150°C。

6. 設計考慮

• ?電流限制設置?：根據應用需求選擇合適的外部電阻，以設置適當?shù)碾娏飨拗浦怠?/li>
• ?DELAY引腳配置?：根據電流限制后的期望行為模式，正確配置DELAY引腳。
• ?熱管理?：在高功率應用中，需注意設備的熱管理，確保結溫不超過最大額定值。
• ?布局與布線?：遵循數據手冊中的布局和布線指南，以減少噪聲和干擾。

7. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?評估板?：提供TPS1H000-Q1評估板（需確認是否與TPS1H200A-Q1兼容），用于驗證設備性能和設計。
• ?社區資源?：TI E2E支持論壇提供技術支持和用戶交流。

8. 注意事項

• ?靜電放電（ESD）保護?：在處理集成電路時，應遵循適當?shù)腅SD預防措施。
• ?功能安全?：在功能安全相關應用中，需遵循相關的功能安全標準和指南。
• ?熱關斷恢復?：在熱關斷后，設備需要一段時間冷卻后才能恢復正常工作，設計時需考慮這一點。
