鎖相環的組成部分

　　鎖相環主要由壓控振蕩器，鑒相器，低通濾波器，以及參考頻率振蕩器組成。

　　壓控振蕩器主要實現電壓與頻率的變換，鑒相器主要實現把壓控振蕩器的頻率與參考頻率振蕩器的頻率進行比較。低通濾波器主要是濾除信號中的高頻分量，參考頻率振蕩器提供參考頻率。

　　鎖相環是如何實現倍頻的？原理是什么？

　　當鎖相環處于鎖定狀態時，鑒相器（PD）的兩輸入端一定是兩個頻率完全一樣但有一定相位差的信號。如果它們的頻率不同，則在壓控振蕩器（VCO）的輸入端一定會產生一個控制信號使壓控振蕩器的振蕩頻率發生變化，最終使鑒相器（PD）的兩輸入信號（一個是鎖相環的輸入信號Vi，一個是壓控振蕩器的輸出信號Vo）的頻率完全完全一樣則環路系統處于穩定狀態。

倍頻電路

　　基于此原理，如果在VCO之后，加一個分頻器（n分頻），在反饋回鎖相環輸入端，此時輸出信號為原來的n倍。

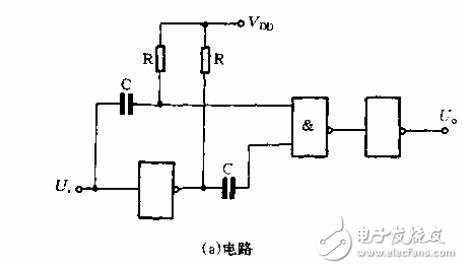

　　倍頻的三種方法

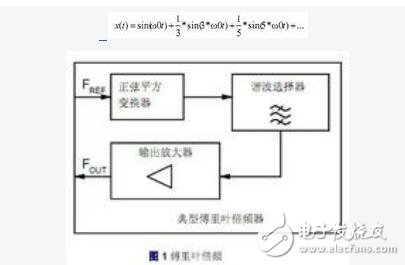

　　1、傅里葉法

　　這是一種最簡單的模擬信頻方式及它采用了傅里葉級數。每一個周期性的信號能定義為一個基頻及它的諧波部分的和。如果你變換振蕩器的正弦波輸出為方波，那么你能用下面的關系式：

　　下一步你必須選擇這正確的次諧波。你用一個帶通濾波器去衰減其它部分來選擇要的部分。

　　注意：此法僅適用于低頻。

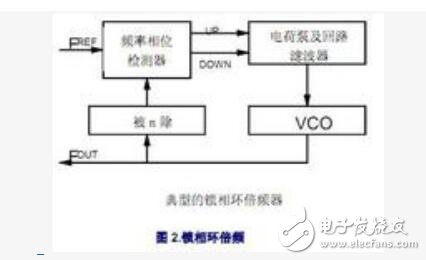

　　2、鎖相環法

　　這是一種最簡單的倍頻方法。在這個方法中，輸出頻率不是直接是基準頻率的倍頻，但出

　　于一個電壓控制的獨立的振蕩器，它是通過一個相位比較器與基準頻率同步。要被比較的頻率是除以倍頻因子n。

　　由于頻率分割，壓控振蕩器（VCO）必須產生乘以 n的倍頻。分割后進入反饋回路，使在比較器輸入端有相同的頻率。

　　注意：在大的頻率范圍內容易實現。由于反饋回路及比較器的延遲引起抖動差一些。

　　3、參量法

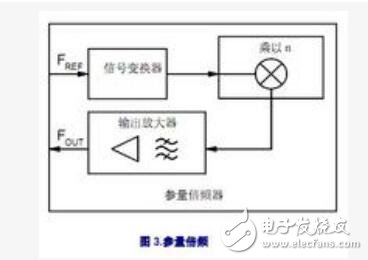

　　Fordahl 開發了一個新的倍頻模擬方法，該方法采用了基于在半導體之間給出的參數轉移實

　　現乘法功能的硬件，在其輸出端具有一個次諧波衰減可選擇的倍頻系數。一個輸出帶通濾波器加以改善次諧波的衰減。由于模擬倍頻類型，其頻率 n×Fref 的頻譜純度改善了，并且相位噪聲及抖動降低了。

　　注意：在低頻及高頻時都能很好工作。
