用于無線基礎設備中數據轉換器和低成本FPGA的JESD204A

引言

　　隨著人們訂購無線服務數量的激增、各種服務類型的多樣化，以及更低的便攜式設備接入因特網的費用，使得對于增加基礎設施容量的需求日益明顯。3G智能手機、3G上網本和3G平板電腦是引發對于無線數據服務和基站容量的爆炸性需求的主要推動力。將性能疊加到現有的無線寬帶設備，例如：HSPA+和EV-DO(即3G+)，已經解決了一部分?jǐn)?shù)據吞吐量的需要，但因?yàn)榉?wù)速度慢，無線服務供應商仍飽受用戶指責，尤其是在大城市中，用戶不滿的情況更加嚴重。

　　無線運營商有向更高帶寬服務發展的計劃，如：LTE和LTE-Advanced，以應對這一挑戰;但是，部署這些4G技術還需要幾年時間，然而與此同時數據吞吐量的要求卻還在不斷上升。當全球的“桌上型”無線寬帶服務需求無所不在時(據業內分析師預測這一現象將在今后6年內出現)，無線服務供應商仍將面臨提高基站密度的壓力。大量增加基礎設施的需求以及本地市場的激烈競爭將使得基站OEM廠商面臨提價壓力。

　　以更低功耗和價格來增加容量——是神話還是現實?

　　過去，在遠程通信行業更高性能的基站收發臺(BTS)通常需要消耗更多電能和更高的總擁有成本。然而，未來這一情況將有望改變。在亞洲和非洲，Green field 3G和增強型3G的部署將引發殘酷的降價及能耗壓力，這很可能會波及整個無線基礎設施市場。對于無線基礎設施OEM廠商來說，關鍵的是要通過降低基站元器件材料成本，維持和增強盈利能力。如圖1所示，降低元器件材料成本的一種方法是從傳統的、單一基站部署轉變?yōu)榉植际讲渴鹉Ｐ汀?/P>

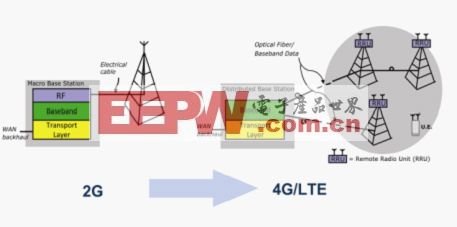

　　圖1——基站網絡的演變

　　這種拓?fù)浣Y(jié)構解決了上文中提到的一些挑戰，并且也促進了基于SERDES的邏輯器件的使用和這類器件應用的成熟化，用以支持從RRU(射頻拉遠單元)到BTS的光纖數據傳輸。然而，由于射頻拉遠單元所包含的射頻和數據轉換設備，其成本仍占了BTS的元器件材料總成本中的很大部分。一類更低成本、低功耗的新型FPGA，如LatticeECP3器件，可通過與集成了支持CPRI和OBSAI基帶接口的SERDES相結合，提供靈活的數據處理能力，并且降低射頻拉遠單元的總成本。但是，增加數據吞吐量的需求已經使得對于傳統并行數據轉換器接口的各方面要求都逼近其極限，諸如：性能、印刷電路板布局的復雜性和制造成本以及維護數據完整性所需的努力。這些挑戰導致了在實際RRU數據轉換器和數據處理FPGA之間的SERDES功能需要從BTS接口遷移到數字?jǐn)?shù)據/控制接口，如圖2所示。JEDEC JC-16協會于2008年發布了這種新型接口的開放的行業標準，稱之為JESD204A，并為進一步降低射頻拉遠單元的元器件材料成本帶來了很大的希望。

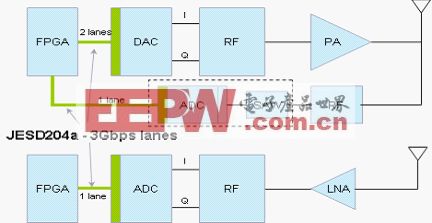

　　Figure 2 – JESD204A Interface

　　圖2——JESD204A接口

　　目前，NXP半導體提供的CGVTM數據轉換器上的JESD204A接口是一種高速串行接口，使用兼容CML的差分信號和8B/10B編碼。目前的最高數據速率為3.125 Gbps，通過數據轉換器和FPGA之間的多路通道實現任意大小的系統帶寬，實現每個通道帶寬超過312.5兆字節/秒的數據速率。由于JESD204A支持精確的跨線同步，它本身還支持正交采樣，這對于以O(shè)FDM調制機制為基礎的3G和4G空中接口來說是非常必要的?；赟ERDES的數據轉換器和FPGA的優勢

　　可編程邏輯和高速數據轉換技術在基站設計的整個演變過程中發揮了非常重要的作用。數據轉換器提供了射頻功率放大器與無線通信單元中射頻小信號部分的橋接，而FPGA為設計師們提供了足夠的靈活性，使得在空中接口規范完全確定之前就可以開始設計。

　　日益增加的基站數據吞吐量的需求導致了無線通信單元的元件成本和功耗的增加，并使得相關印刷電路板和接口更加復雜，同時更加強調對信號完整性的要求。兼容了JESD204A的數據轉換器，具有降低元器件材料成本及其他商業和技術方面的優點，使得BTS的OEM廠商無法忽略這個新型、具有突破性意義的接口選擇。不斷節約的元器件材料成本很快超過了采用該接口技術的花費，并且還提高了系統的可靠性，從而進一步節約了成本。

　　JEDEC JESD204A通過簡化印刷電路板布局大大地降低了射頻拉遠單元的元器件材料成本，印刷電路板布局的簡化在減少了電路板層數的同時縮小了電路板尺寸，這兩者都是增加電路板成本的重要因素。此外，由于JESD204A大大降低了數據轉換器和FPGA之間的接口信號數量，從而使得整個系統的可靠性得到增強。由于低電壓擺幅的CML降低了功耗，電源的元器件材料成本也可能相應地減少。JESD204A除了有助于降低元器件材料成本，還對設計的系統架構級有很大的益處。強大的嵌入式協議(沒有軟件開銷)，包括數據加擾、單比特錯誤檢測和數據線路同步丟失檢測，以及加強了射頻印刷電路板上模擬和數字部分的隔離，提高了抗噪聲能力。許多業內觀察員認為數據轉換接口向JESD204A的轉換是不可避免的，就像在PC和DSP硬件領域中向USB、PCI Express和串行RapidIO高速串行的轉換一樣。

　　正如數據轉換器那樣，對于成本、功耗和性能的更高要求也迫使FPGA架構發生重大改變，從而顯著地提高了其性能、特性和邏輯密度。與ASIC相比，F(xiàn)PGA因其本身的靈活性和更快的產品上市時間，長期以來一直廣受贊譽，但是過去FPGA僅限用于“接口邏輯”和“修正錯誤”的應用。如今由于FPGA的價值已大大擴展，這一情況已經發生改觀。例如，萊迪思低成本、低功耗的新型FPGA系列，具有增強型功能，如集成的SERDES、DSP的數據通路和嵌入式存儲器，已經成為了眾多射頻拉遠單元設計的重要組成部分。系統設計工程師們現在僅需花費一半的功耗和成本，利用這款極具競爭力的帶有SERDES功能的FPGA，在復雜的信號路徑應用中使用這個可編程平臺，實現諸如數字下變頻(Digital Down Conversion，DDC)、數字上變頻(Digital Up Conversion，DUC)、波峰因數縮小(Crest Factor Reduction，CFR)和數字預失真(Digital Pre-Distortion，DPD)功能。

　　小結

　　BTS的OEM廠商需要認真考慮，使用新的JESD204A高速串行接口為射頻拉遠單元節省元器件材料成本和其他費用，以作為應對未來不斷增加的無線基礎設施ASP的降價壓力的一種重要手段。

　　過去，F(xiàn)PGA和數據轉換器在射頻拉遠單元設計中發揮了關鍵作用;如今，它們?cè)诮档拖到y(tǒng)構建成本上發揮著更大的作用?；赟ERDES的、可擴展的JESD204A接口在多個ADC / DAC和多個FGPA之間提供了一個無縫、簡化的、低功耗和低成本的數據高速公路。功能豐富、更低成本的FPGA實現了更快的產品上市時間和更短的成本收回周期，并提供能夠更有效地應對不斷變化的標準的靈活性。系統設計工程師現在還擁有一個令人興奮的、改進的工具集來應對不斷發展的無線寬帶市場的挑戰。
