DS3150 業內首款單端口T3/E3 LIU，集成了抖動衰

DS3150 業內首款單端口T3/E3 LIU，集成了抖動衰減器

DS3150可以實現在物理層與DS3、E3和STS-1線路接口的所有必要功能。接收器可以實現時鐘和數據恢復、B3ZS/HDB3解碼及信號丟失監視。發送器對輸出數據流進行編碼，驅動標準兼容波形至75Ω同軸電纜。抖動抑制器可以映射到接收通道或發送通道。

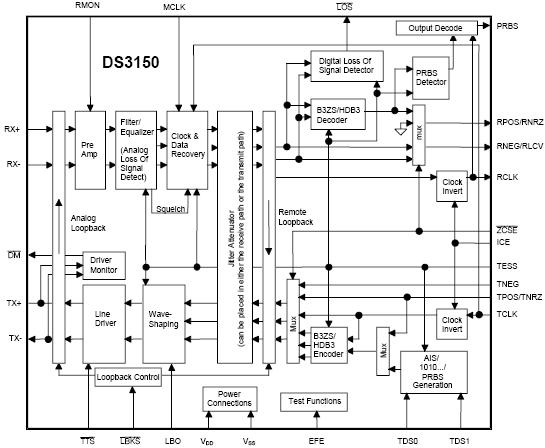

Figure 1-1. Block Diagram DS3150內部功能框圖

關鍵特性

應用于DS3、E3和STS-1的集成發送器、接收器和抖動抑制器

完成接收時鐘/數據恢復以及發送波形整形

抖動抑制器可以放置在接收通道或發送通道

AGC/補償器模塊可以處理從0dB至15dB的電纜損耗

與最大長度380m (DS3)、440m (E3)或360m (STS-1)的75Ω同軸電纜連接

內置前置放大器，直接與DSX監視器信號(20dB平坦損耗)接口

內置B3ZS和HDB3編碼器/解碼器

雙極性和NRZ接口

本地/遠程環回

板上2¹⁵ - 1與2²³ - 1 PRBS生成器和監測器

線路匹配(LBO)控制

發送線路驅動器的監視器用來核查有故障的發送器或短路的輸出

完備的DS3 AIS發生器(ANSI T1.107)

無幀全1發生器(E3 AIS)

為無粘接接口提供時鐘反轉

為低功耗模式和保護切換應用提供三態線路驅動器

信號丟失(LOS)檢測器(ANSI T1.231和ITU G.775)

需要最少的外部元件

可替代TDK 78P2241/B和78P7200L (參考應用筆記362)

引腳兼容于TDK 78P7200

3.3V工作(容許5V I/O)，110mA最大值

工業級溫度范圍：-40°C至+85°C

小型封裝：28引腳PLCC和48引腳TQFP

應用/使用

	接入集線器
	ATM與幀中繼設備
	CSU/DSU
	數字交叉連接
	DSLAM
	PBX
	路由器
	SONET/SDH和PDH多路復用器

DS3150 pdf datasheet (3.3V, DS3/E3/STS-1 Line Interface Unit)
