IC-ICE2QS02? Infineon高性能（真正實現高效）數字PWM IC

ICE2QS02數字控制功能簡介：
與模擬電源管理IC相比，數字IC 可以實現設計更靈活、集成度更高且允許更大生產公差的系統解決方案。本文將介紹可提高系統性能的用于準諧振反激式控制器的數字電路，在能源問題受到越來越廣泛關注的今天，大部分電源標準不僅規定了滿載時的效率?而且還規定了整個負載范圍內的平均效率。例如，(1)能源之星2.0（Energy Star 2.0）：規定的平均效率為87%、數字降頻方法可以更方便地提高平均效率，另外，數字電路可以更精確地模擬非線性的最大輸入功率極限曲線。(2)英飛凌新型ICE2QS02G 控制器：將這些數字特性與其他必要功能融合在一起，為客戶提供卓越的系統解決方案。

在滿載和輕載工作條件下，MOSFET分別在電壓Vds的第一個和第七個波谷的谷底導通，如圖1所示，在輕載工作條件下，開關頻率被有效地降低到一個相當?shù)偷乃?，同時谷底的開關動作仍可有效進行，從而確保了輕載時的高效率。

ICE2QS02功能特點：
?內建數字式軟啟動電路
?準諧振工作模式
?負載的變化依靠數字式控制方式
?輸入欠壓保護電路
?過載保護時間調節電路
?過載保護間歇時間調節電路
?輸出過壓保護瑣死功能可選

圖 1：數字降頻使MOSFET在不同的過零信號點導通

設計實例：
介紹了一個采用ICE2QS02G的80W準諧振反激式開發板，其輸入電壓范圍為交流85~265V，輸出額定功率為80W，輸出電壓/電流為20V/4A，在低電壓和滿載條件下的開關頻率設定為67kHz。

設計技巧：
除ICE2QS02G中采用的數字降頻策略外，較高的反射電壓也對準諧振反激式產品設計比較有利，因為較高的反射電壓可以在降低峰值電流的同時提供更長的占空比、實現真正的零電壓開關并顯著降低次側電壓應力。英飛凌的800V CoolMOS產品在提高阻斷電壓的同時，降低了傳導損耗和開關損耗，從而可以優化變壓器的設計，在實現更高效率的同時，改善其EMI性能。

效率測試效果：
圖 2： 采用不同電壓等級的CoolMOS?的變換器的效率

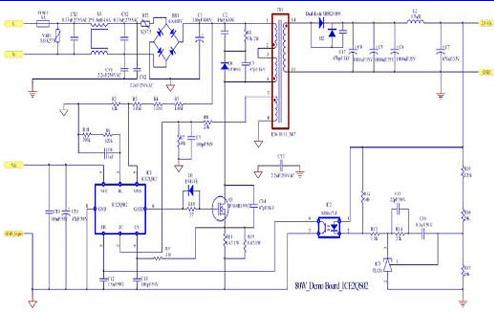

典型應用電路介紹：
