巧用雙軸加速度計進行傾斜測量

　　電路功能與優勢

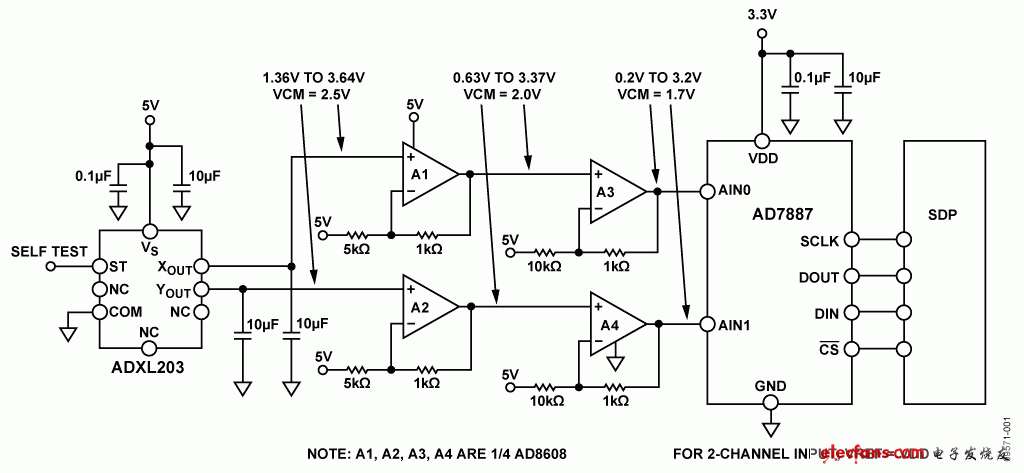

　　圖1所示電路集成了雙軸加速度計ADXL203和12位逐次逼近（SAR）型ADCAD7887，打造出一款雙軸傾斜測量系統。

　　ADXL203是一款多晶硅表面微加工傳感器并集成信號調理電路。X或Y軸方向的加速度會在器件的XOUT 或YOUT輸出端上產生相應的輸出電壓。X軸和Y軸相互垂直。AD8608四通道運算放大器會對ADXL203輸出進行緩沖、衰減和電平轉換，使輸出處于適當?shù)碾娖剑瑥亩?qū)動AD7887的輸入。選擇軌到軌輸入/輸出AD8608的原因是它具有低失調電壓（最大值為65 μV）、低偏置電流（最大值為1 pA）、低噪聲（8 nV/√Hz）且尺寸?。?4引腳SOIC或TSSOP封裝）等特性。

　　AD7887可通過片內控制寄存器配置為單通道或雙通道工作模式。本應用中將該器件配置為雙通道模式，以允許用戶監控ADXL203的兩個輸出，因此提供了一種更為準確和完善的解決方案。

　　在整個溫度范圍內，該系統可在90°范圍內維持1°的精度。該電路憑借這一精度、性能和范圍提供一種低成本、低功耗、小尺寸的校準相關解決方案。ADXL203的最小額定工作溫度范圍為?40°C至+105°C，并提供8引腳陶瓷無引腳芯片載體封裝（LCC）。

　　使用雙軸加速度計進行傾斜測量（CN0189）

　　電源電壓和去耦

　　只要140 kHz內部時鐘頻率上不存在噪聲，ADXL203就只需要一個0.1 μF去耦電容。如果需要，可以包含較大的大容量電容（1 μF至10 μF）或氧化鐵磁珠。

　　為使輸出邏輯電平與SDP板兼容，AD7887必須采用+3.3 V供電軌供電。電路其余部分則采用+5 V供電軌供電，如圖1所示。ADXL203經過測試的標稱電源電壓為+5 V。雖然ADXL203可以采用3 V至6 V之間的任意電源電壓工作，但5 V時整體性能最佳。有關其它電源電壓下的性能詳情，請參閱ADXL203數據手冊。

　　ADXL203輸出是比率式的；當電源電壓升高時，輸出電壓也會升高。輸出靈敏度與電源電壓成比例。VS = 3 V時，輸出靈敏度典型值為560 mV/g。Vs = 5 V時，該器件的標稱靈敏度為1000 mV/g。

　　零g輸出電平也是比率式的，因此所有電源電壓情況下，零g輸出的標稱值均等于VS/2。

　　但是，ADXL203的輸出噪聲不是比率式的，而是絕對的，其單位為伏特（V）。這意味著，噪聲密度將隨著電源電壓升高而下降。這是因?yàn)楸壤蜃樱╩V/g）增加而噪聲電壓卻保持不變。VS = 3 V時，噪聲密度的典型值為190 μg/√Hz，VS = 5 V時則為110 μg/√Hz。

　　噪聲、帶寬和輸出電容選擇

　　ADXL203噪聲具有白高斯噪聲的特征，所有頻率下的貢獻值均相同，用μg/√Hz表示（該噪聲與加速度計帶寬的平方根成比例）。用戶應將帶寬限制為應用所需的最低頻率，以便最大程度地提高加速度計的分辨率和動態范圍。

　　帶寬由器件XOUT和YOUT引腳上的電容（CX，Y）設置。這些電容與ADXL203的32 kΩ內部輸出電阻結合，構成一個低通濾波器。這些濾波器主要用于實現降噪和抗混疊。3 dB帶寬的計算公式如下：

　　BW = 1/（2πR×C（X，Y））， where R = 32 kΩ

　　由于具有單極點滾降特征，因此當電源電壓為5 V時，ADXL203的噪聲典型值可以通過下式確定：

　　RMS Noise = （110 μg/√Hz） × √（BW × 1.57）

　　通常需要知道峰峰值噪聲，因?yàn)樵撝悼梢宰詈玫毓浪阋淮螠y量中的不確定性；峰峰值噪聲通過將均方根值乘以6來估算。

　　表1給出了給定濾波器電容的帶寬、均方根噪聲和峰峰值噪聲。對于此電路，兩個10 μF電容會產生0.5 Hz的帶寬。在所有情況下，所需的最小電容均為2000 pF。

　　 table

　　傳感器的物理操作

　　該傳感器為表面微加工多晶硅結構，置于晶圓頂部。多晶硅彈簧懸掛于晶圓表面的結構之上，提供加速度力量阻力。差分電容由獨立固定板和活動質量連接板組成，能對結構偏轉進行測量。

　　固定板由180°反相方波驅動。加速度使梁偏轉，使差分電容失衡，從而使輸出方波的幅度與加速度成比例。然后，使用相敏解調技術來對信號進行整流并確定加速度的方向。

　　輸入矢量和器件方向

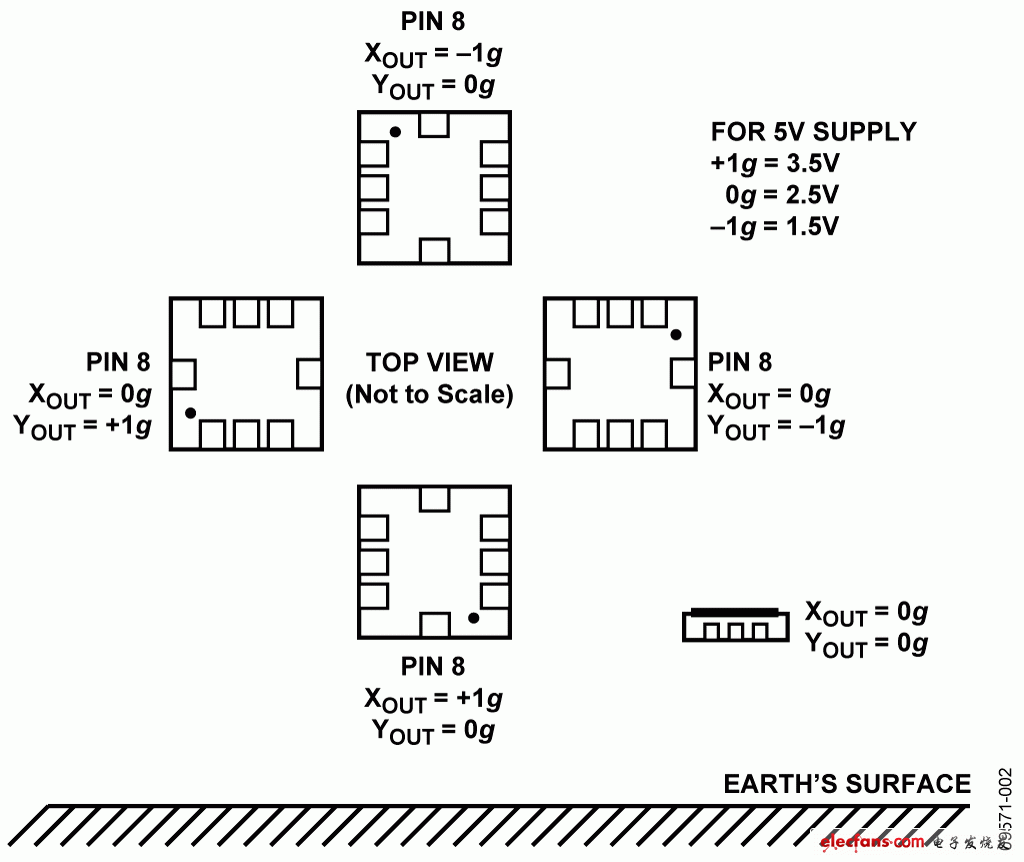

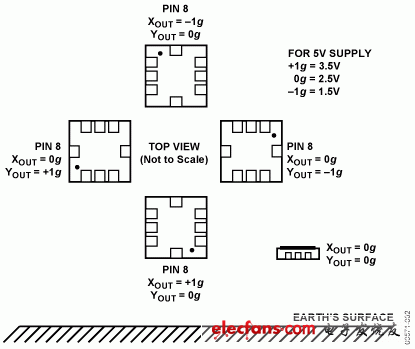

　　ADXL203的輸入信號不是標準電流或電壓。相反，加速度計會使用重力作為輸入矢量來確定空間中物體的方向。圖2顯示了ADXL203相對于地球表面的五種不同方向以及基于傳感器方向的對應輸出電壓。

　　當目標軸（本例中為X軸）與地球表面平行時，傳感器處于0 g場，這相當于2.5 V零g偏置電平。輸出電壓將根據器件的靈敏度而變化（1000 mV/g）。因此，順時針或逆時針旋轉90°將分別產生+1 g或?1 g 場，相應的輸出電壓則分別是3.5 V或1.5 V。有關各種IC方向及其對應的輸出電壓，請參見圖2。

　　使用雙軸加速度計進行傾斜測量（CN0189）

　　 Figure 2.

　　輸出響應及方向

　　調理ADXL203電壓輸出

　　為了處理加速度計數據并計算出角度，必須通過AD7887對信息進行數字化處理。必須確定ADXL203的最差輸出電壓范圍并將其與ADC輸入電壓范圍進行比較。AD7887的輸入電壓范圍為0 V至VDD = 3.3 V。ADXL203的理想輸出電壓范圍為1.5 V至3.5 V。不過，確定此范圍時忽略了數種非理想特性。

　　第一種非理想特性是零g偏置電平。此電壓的額定范圍為2.4 V至2.6 V，最差情況下會上下偏移100 mV。第二種非理想特性是特定輸出的靈敏度，最差規格為960 mV/g至1040 mV/g。通過結合考慮這些誤差，就可以計算出ADXL203最差情況的輸出范圍：

　　VMAX （+1 g） = （2.6 V） + （1040 mV/g）×（+1 g） = 3.64 V

　　VMIN （?1 g） = （2.4 V） + （1040 mV/g）×（?1 g） = 1.36 V

　　既已確定加速度計的輸出范圍，接下來目標就是操控此范圍（VCM = 2.5 V時為1.36 V至3.64 V）來滿足ADC輸入范圍要求。對于雙通道工作模式，AD7887輸入范圍為0 V至VDD（VCM = 1.7 V時為0 V至3.3 V）。四通道AD8608用于構建圖1所示的2級調理電路。

　　第一級提供大小為1.2的信號增益并對共模電壓進行電平轉換，使其大小變?yōu)? V。第二級提供大小為1.1的信號增益（總信號增益為1.32時）并建立1.7 V共模輸出電壓。此運算放大器級的輸出電壓范圍就與ADC輸入電壓范圍非常一致，負端和正端分別略有200 mV和100 mV的裕量。

　　單軸傾斜計算

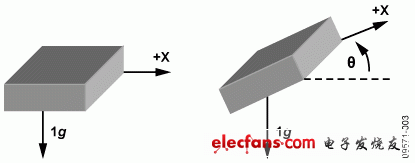

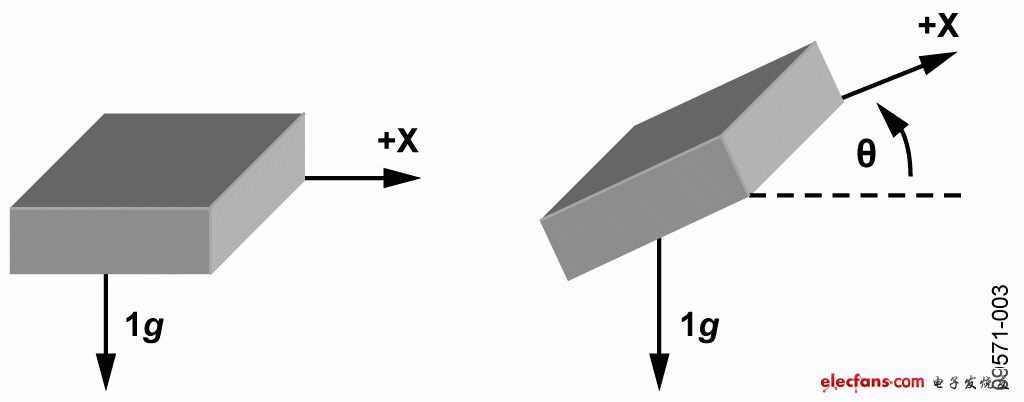

　　在此以圖3所示的單軸解決方案為例進行說明。根據三角恒等式，X軸上的重力矢量投影會產生輸出加速度，大小等于加速度計X軸和水平面之間夾角的正弦值。水平面通常是與重力矢量正交的平面。當重力為理想值1 g時，輸出加速度為：

　　AX， OUT ［g］ = 1 g × sinθ

　　利用反正弦函數可以將加速度轉換成傾斜角。

　　θ = sin -1 （AX， OUT ［g］/ g）

　　其中，傾斜角θ單位為弧度。

　　使用雙軸加速度計進行傾斜測量（CN0189）

　　單軸測量

　　 Figure 3.

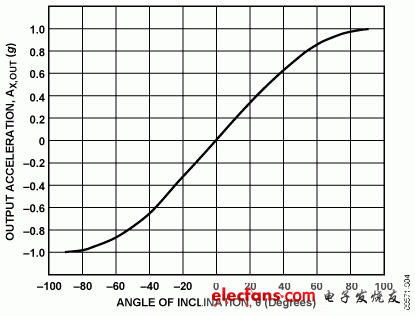

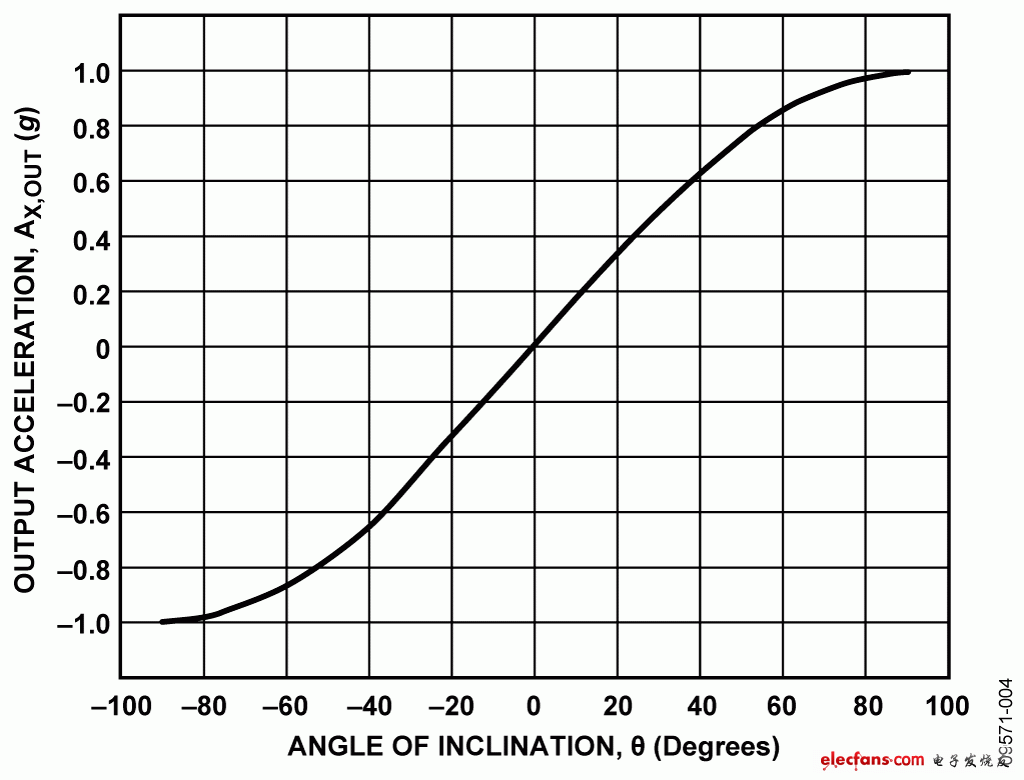

　　必須注意，使用單軸解決方案時，靈敏度會隨水平面和X軸之間的夾角增大而降低。當該角度接近±90°時，靈敏度會趨于0。這點可以從圖4中看出，其中繪出了輸出加速（以g表示）度與傾斜角之間的關系圖。接近±90°時，傾斜角出現很大變化時，輸出加速度只會產生很小變化。

　　必須注意超出范圍的信號。加速度計可能會因?yàn)檎駝?、沖擊或其它突然加速而輸出大于±1 g的信號。
