MSPM0Gx51x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位內核平臺，工作頻率高達 80MHz。這些 MCU 為需要 256KB 至 512KB 閃存、小型封裝（低至 5mm x 5mm）或高引腳數封裝（多達 100 個引腳）的應用提供了成本優化和設計靈活性的結合。這些器件包括雙 CAN-FD 控制器、網絡安全使能器、高性能集成模擬，并在整個工作溫度范圍內提供出色的低功耗性能。
*附件：mspm0g1519.pdf

高達 512KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC） 和高達 128KB 的 SRAM（前 64kB 具有 ECC 和奇偶校驗保護）。閃存分為兩個主 bank 以支持現場固件更新，并在兩個主 bank 之間提供地址交換支持。

靈活的網絡安全使能器可用于支持安全啟動、安全的現場固件更新、IP 保護（僅執行內存）、密鑰存儲等。為各種 AES 對稱密碼模式以及 TRNG 熵源提供硬件加速。網絡安全架構正在等待 Arm? PSA 1 級認證。

該器件提供了一組高性能模擬模塊，例如兩個同時采樣的 12 位 4Msps ADC（支持多達 27 個外部通道）、片上電壓基準（1.4V 或 2.5V）、一個 12 位 1Msps DAC 和三個內置 8 位基準 DAC 的高速比較器，可在低功耗和高速模式下運行。

TI MSPM0 系列低功耗 MCU 由具有不同模擬和數字集成程度的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

MSPM0Gx51x MCU 由廣泛的硬件和軟件生態系統提供支持，并提供參考設計和代碼示例，以便快速開始設計。開發套件包括可供購買的 LaunchPad。TI 還提供免費的 MSPM0 軟件開發套件 （SDK），該套件作為 TI 資源瀏覽器中 Code Composer Studio? IDE 桌面和云版本的組件提供。MSPM0 MCU 還得到了廣泛的在線宣傳資料、MSP Academy 培訓以及通過 TI E2E? 支持論壇提供的在線支持。

特性

• 核心
  • Arm 32 位 Cortex M0+ CPU，帶內存保護單元，頻率高達 80MHz
• 以符合功能安全為目標
  • 專為功能安全應用而開發
  • 提供功能安全手冊和 FMEDA，以幫助進行功能安全系統設計
  • 系統能力高達 ASIL B
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 512KB 的閃存，帶糾錯碼 （ECC）
    • 具有地址交換功能的雙銀行，用于 OTA 更新
  • 具有 ECC 保護的 16KB 數據閃存庫
  • 128KB 總 SRAM
    • SRAM（存儲體 0）：具有 ECC 保護或硬件奇偶校驗的 64kB SRAM，并保持至 STANDBY 模式
    • SRAM（存儲區 1）：64kB SRAM，保留時間低至 SLEEP 模式
• 高性能模擬外設
  • 兩個同步采樣 12 位 4Msps 模數轉換器 （ADC），具有多達 27 個外部通道
    • 14 位有效分辨率 （250ksps），帶硬件平均
  • 一個具有集成輸出緩沖器 （DAC） 的 12 位 1MSPS 數模轉換器
  • 三個高速比較器 （COMP），集成 8 位參考 DAC
    • 高速模式下的傳播延遲為 32ns
    • 支持低至 <1μA 的低功耗模式作
  • ADC、COMP 和 DAC 之間的可編程模擬連接
  • 可配置的 1.4V 或 2.5V 內部共享電壓基準 （VREF）
  • 集成溫度傳感器
• 優化的低功耗模式
  • 運行：121μA/MHz （CoreMark）
  • 休眠電流：4MHz 時為 614μA
  • 停止：56 kHz 時為 32μA
  • 待機：1.7μA，具有 RTC 和 SRAM 保持
  • 關斷：93nA，具有 IO 喚醒功能
• 智能數字外設
  • 12 通道 DMA 控制器
  • Math accelerator 支持 DIV、SQRT、MAC 和 TRIG 計算
  • 9 個定時器支持多達 28 個 PWM 通道
    • 3 個 16 位通用定時器
    • 兩個 16 位通用定時器支持 QEI
    • 1 個 16 位通用定時器，支持 STANDBY 模式下的低功耗作
    • 一個 32 位高分辨率通用定時器
    • 兩個 16 位高級定時器，支持死區和多達 12 個 PWM 通道的免費輸出
  • 兩個窗口式看門狗定時器 （WWDT），一個獨立的看門狗定時器 （IWDT）
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 7 個 UART 接口
    • 兩個支持 LIN、IrDA、DALI、Smart Card、Manchester
    • 5 個基本實例，包括 1 個支持在 STANDBY 模式下低功耗運行的實例
  • 三個 I2C 接口，支持高達 FM+ （1Mbit/s）、SMBus/PMBus 和從 STOP 模式喚醒
  • 三個 SPI 支持高達 32Mbits/s
  • 兩個控制器局域網 （CAN） 接口支持 CAN 2.0 A 或 B 以及 CAN-FD
• 時鐘系統
  • 內部 4 至 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
  • 高達 80MHz 的鎖相環 （PLL）
  • 內部 32kHz 低頻振蕩器 （LFOSC），精度為 ±3%
  • 外部 4 至 48MHz 晶體振蕩器 （HFXT）
  • 外部 32kHz 晶體振蕩器 （LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • AES-128/256 加速器，支持 GCM/GMAC、CCM/CBC-MAC、CBC、CTR
  • 安全密鑰存儲，最多可存儲四個 AES 密鑰
  • 用于保護代碼和數據的靈活防火墻
  • 真隨機數生成器 （TRNG）
  • 循環冗余校驗器（CRC-16、CRC-32）
  • 廣泛的安全功能
• 靈活的 I/O 功能
  • 多達 94 個 GPIO
    • 兩個 5V 容限漏極開路 IO
    • 三個高驅動 IO，驅動強度為 20mA
    • 4 個高速 IO
• 開發支持
  • 2 引腳串行線調試 （SWD）
• 套餐選項
  • 100 引腳 LQFP （0.5mm 間距）
  • 80 引腳 LQFP （0.5mm 間距）
  • 64 引腳 LQFP （0.5mm 間距）
  • 48 引腳 LQFP （0.5mm 間距）
  • 48 引腳 VQFN（0.5mm 間距）
  • 32 引腳 VQFN（0.5mm 間距）
• 家庭成員（另請參閱設備比較）
  • MSPM0G3519：512KB 閃存，128KB RAM
  • MSPM0G3518：256KB 閃存，128KB RAM
  • MSPM0G1519：512KB 閃存，128KB RAM
  • MSPM0G1518：256KB 閃存，128KB RAM
• 開發工具包和軟件（另請參閱工具和軟件）
  • LP-MSPM0G3519 LaunchPad? 開發套件
  • MSPM0 軟件開發套件 （SDK）

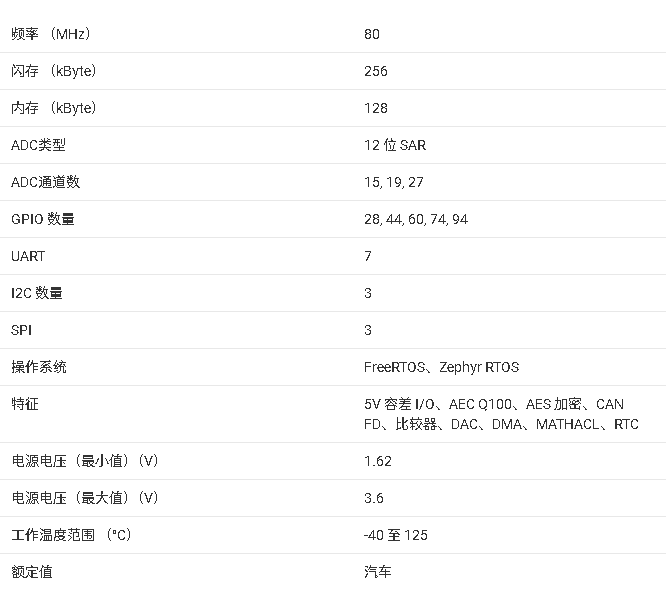

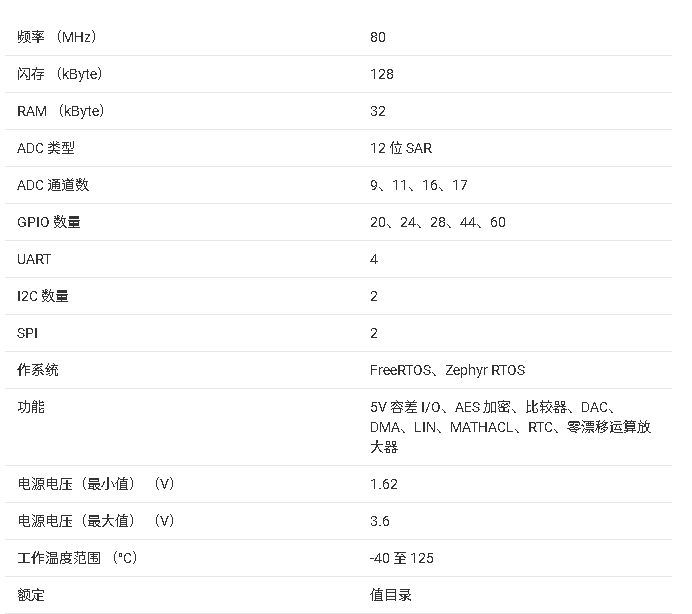

參數

方框圖

1. 主要特點

• ?核心處理器?：Arm? 32-bit Cortex?-M0+ CPU，支持高達80MHz的頻率，具有內存保護單元。
• ?功能安全?：針對功能安全應用設計，提供功能安全手冊和FMEDA，支持ASIL-B和SIL-2功能安全要求。
• ?存儲器?：高達512KB的嵌入式閃存（帶ECC），128KB的SRAM（帶ECC和奇偶校驗保護）。

2. 應用領域

• 適用于需要高安全性和可靠性的嵌入式系統，如汽車電子、工業控制等領域。

3. 功能模塊

• ?I/O和外設?：包括UART、SPI、I2C、GPIO、ADC、DAC、比較器、溫度傳感器、CAN-FD、定時器等多種外設。
• ?安全特性?：支持AES-ADV加密、CRC校驗、真隨機數生成器（TRNG）、密鑰存儲等安全功能。
• ?調試和仿真?：支持串行線調試（SWD）和內存映射跟蹤宏單元（MTB）。

4. 封裝選項

• 提供多種封裝選項，包括LQFP（100、80、64、48引腳）和VQFN（48、32引腳）等，滿足不同應用需求。

5. 電氣特性

• ?供電電壓?：支持1.71V至3.6V的供電電壓范圍。
• ?工作溫度范圍?：商業級（-40°C至125°C）。
• ?ESD保護?：提供符合器件級ESD規范的系統級ESD保護建議。

6. 性能指標

• ?閃存特性?：支持ECC錯誤校正，具有雙主要閃存銀行以支持現場固件更新。
• ?時鐘系統?：提供多種時鐘源選項，包括系統振蕩器（SYSOSC）、低頻振蕩器（LFOSC）、高頻振蕩器（HFOSC）和PLL等。
• ?DMA?：支持12個獨立DMA傳輸通道，提高數據傳輸效率。

7. 開發工具和支持

• 提供MSPM0 G-Series 80MHz微控制器技術參考手冊，詳細描述各個外設和子系統的功能、編程模型等。
• 支持TI的Code Composer Studio集成開發環境，提供優化C/C++編譯器、源代碼編輯器、項目構建環境、調試器、分析器等工具。

8. 安全注意事項

• ?系統級ESD保護?：必須按照器件級ESD規范應用系統級ESD保護，以防止電氣過應力或干擾數據或代碼存儲器。
• ?功能安全設計?：在使用于安全關鍵型應用時，應仔細閱讀功能安全手冊和FMEDA，并遵循相關安全設計原則。
