MSPM0G150x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位核心平臺，工作頻率高達 80 MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，工作電壓范圍為 1.62 V 至 3.6 V。
*附件：mspm0g1507.pdf

MSPM0G150x 器件提供高達 128KB 的嵌入式閃存，帶有內置糾錯碼 （ECC），以及高達 32KB 的 SRAM（具有硬件奇偶校驗選項）。這些MCU還集成了一個存儲器保護單元、7通道DMA、數學加速器和各種高性能模擬外設，例如兩個12位4-Msps ADC、可配置的內部共享基準電壓源、一個12位1-Msps DAC、三個帶內置基準DAC的高速比較器、兩個具有可編程增益的零漂移零交叉運算放大器和一個通用放大器。這些器件還提供智能數字外設，例如兩個 16 位高級控制定時器、五個通用定時器（其中 1 個用于 QEI 接口的 16 位通用定時器、兩個用于待機模式的 16 位通用定時器和一個 32 位通用定時器）、兩個窗口看門狗定時器以及一個具有警報和日歷模式的 RTC。這些器件提供數據完整性和加密外設（AES、CRC、TRNG）和增強型通信接口（四個 UART、兩個 I2C、兩個 SPI）。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80MHz
• 功能安全質量管理
  • 功能安全手冊和 FMEDA 可用于功能安全系統設計
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 128KB 的閃存，帶糾錯碼 （ECC）
  • 高達 32KB 的 SRAM，具有硬件奇偶校驗
• 高性能模擬外設
  • 兩個同步采樣 12 位 4Msps 模數轉換器 （ADC），具有多達 17 個外部通道
    • 14 位有效分辨率，250ksps，硬件平均
  • 一個12位1Msps數模轉換器，集成輸出緩沖器（DAC）
  • 兩個零漂移零交叉斬波運算放大器 （OPA）
    • 0.5μV/°C 漂移，帶斬波
    • 集成可編程增益級，高達 32 倍
  • 一個通用放大器 （GPAMP）
  • 三個高速比較器（COMP），帶8位基準DAC
    • 高速模式下的傳播延遲為 32ns
    • 支持低至 0.7μA 的低功耗模式作
  • ADC、OPA、COMP 和 DAC 之間的可編程模擬連接
  • 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
  • 集成溫度傳感器
  • 集成供應監視器
• 優化的低功耗模式
  • 運行：101μA/MHz （CoreMark）
  • 睡眠：4MHz時為487μA
  • STOP：32kHz時為47μA
  • 待機：1.5μA，具有RTC和SRAM保持
  • 關斷：80nA，具有IO喚醒功能
• 智能數字外設
  • 7通道DMA控制器
  • 數學加速器支持 DIV、SQRT、MAC 和 TRIG 計算
  • 七個定時器，支持多達 22 個 PWM 通道
    • 一個 16 位通用定時器
    • 一個 16 位通用定時器支持 QEI
    • 兩個 16 位通用定時器支持在待機模式下的低功耗作
    • 一個 32 位高分辨率通用定時器
    • 兩個帶死區的 16 位高級定時器，支持多達 12 個 PWM 通道
  • 兩個窗口看門狗定時器
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 四個UART接口;一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特，三個支持待機模式下的低功耗作
  • 兩個 I2C 接口支持高達 FM+ （1Mbit/s）、SMBus/PMBus 和 STOP 模式喚醒
  • 兩個 SPI，一個 SPI 支持高達 32Mbits/s
• 時鐘系統
  • 內部 4MHz 至 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
  • 鎖相環 （PLL），高達 80MHz
  • 內部 32kHz 低頻振蕩器 （LFOSC），精度為 ±3%
  • 外部 4MHz 至 48MHz 晶體振蕩器 （HFXT）
  • 外部32kHz晶體振蕩器（LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • 循環冗余檢查器（CRC-16、CRC-32）
  • 真隨機數生成器 （TRNG）
  • 使用 128 位或 256 位密鑰的 AES 加密
• 靈活的 I/O 功能
  • 多達 60 個 GPIO
    • 兩個 5V 容差 IO
    • 兩個驅動強度為 20mA 的高驅動 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 64 引腳 LQFP
  • 48 引腳 LQFP、VQFN
  • 32 引腳 VQFN
  • 32 和 28 引腳 VSSOP
  • 28 針 WCSP
  • 24 引腳 VQFN

參數

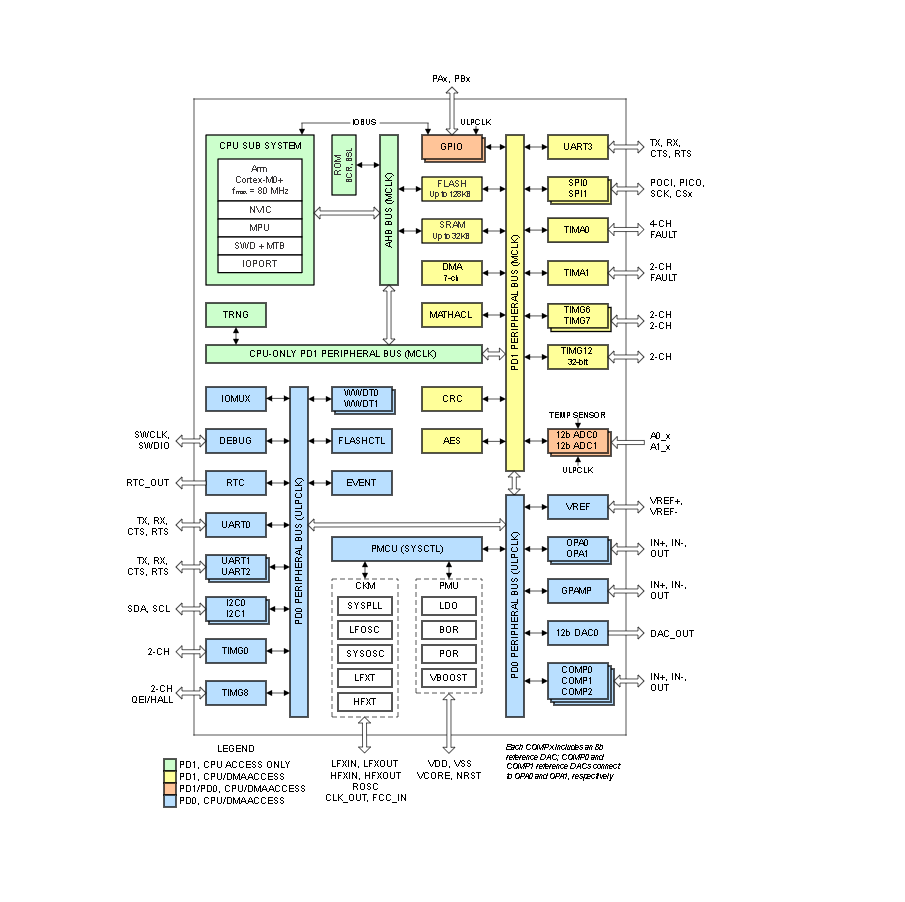

方框圖

?1. 產品概述?
MSPM0G1507/1506/1505是德州儀器（TI）推出的基于Arm? Cortex?-M0+內核的混合信號微控制器，主打高集成度與超低功耗特性，適用于工業自動化、電機控制、智能計量等應用。關鍵特性包括：

• ?內核?：32位Cortex-M0+ CPU，頻率高達80MHz，集成內存保護單元（MPU）。
• ?存儲?：128KB/64KB/32KB閃存（帶ECC），32KB/16KB SRAM（帶硬件奇偶校驗）。
• ?模擬外設?：
  • 雙通道12位ADC（4Msps，17外部通道），支持硬件平均提升至14位分辨率。
  • 12位DAC（1Msps）、零漂移運算放大器（OPA）、通用放大器（GPAMP）及高速比較器（COMP）。
• ?低功耗模式?：支持RUN/SLEEP/STOP/STANDBY/SHUTDOWN模式，最低功耗80nA（SHUTDOWN）。
• ?通信接口?：4×UART、2×I2C（支持FM+）、2×SPI（最高32Mbps）。

?2. 關鍵參數?

• ?工作條件?：電壓1.62V–3.6V，溫度范圍-40°C至125°C。
• ?封裝選項?：64/48引腳LQFP、48/32/24引腳VQFN、28引腳VSSOP及WCSP。
• ?安全特性?：AES加密、CRC校驗、真隨機數生成器（TRNG）。

?3. 應用場景?

• 電機控制、家電、醫療設備、電網基礎設施、通信模塊等。
• 開發支持：提供LaunchPad開發套件及MSP SDK軟件工具鏈。

?4. 文檔結構?

• ?功能框圖?：詳細展示CPU子系統、時鐘模塊、模擬/數字外設互聯。
• ?引腳配置?：支持多路復用功能，提供靈活的I/O配置選項。
• ?電氣特性?：包含ADC/DAC線性度、OPA增益誤差、電源時序等參數。
