MSPM0G350x 微控制器（MCU）是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位核心平臺，工作頻率高達 80MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，工作電壓范圍為 1.62V 至 3.6V。
*附件：mspm0g3506-q1.pdf

MSPM0G350x 器件提供高達 128KB 的嵌入式閃存，帶有內置糾錯碼（ECC），以及高達 32KB 的 SRAM，具有硬件奇偶校驗選項。這些MCU還集成了一個存儲器保護單元、7通道DMA、數學加速器和各種高性能模擬外設，例如兩個12位4-Msps ADC、可配置的內部共享基準電壓源、一個12位1-Msps DAC、三個帶內置基準DAC的高速比較器、兩個具有可編程增益的零漂移零交叉運算放大器和一個通用放大器。這些器件還提供智能數字外設，例如兩個 16 位高級控制定時器、五個通用定時器（其中 1 個用于 QEI 接口的 16 位通用定時器、兩個用于待機模式的 16 位通用定時器和一個 32 位通用定時器）、兩個窗口看門狗定時器以及一個具有警報和日歷模式的 RTC。這些器件提供數據完整性和加密外設（AES、CRC、TRNG）和增強型通信接口（四個UART、兩個I2C、兩個SPI和CAN 2.0/FD）。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

核心
- Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80MHz
功能安全質量管理
- 功能安全手冊和 FMEDA 可用于功能安全系統設計
作特性
- 擴展溫度：–40°C 至 125°C
- 寬電源電壓范圍：1.62V 至 3.6V
記憶
- 高達 128KB 的閃存，帶糾錯碼（ECC）
- 高達 32KB 的 SRAM，具有硬件奇偶校驗
高性能模擬外設
- 兩個同步采樣 12 位 4Msps 模數轉換器（ADC），具有多達 17 個外部通道
  - 14 位有效分辨率，250ksps，硬件平均
- 一個12位1Msps數模轉換器，集成輸出緩沖器（DAC）
- 兩個零漂移零交叉斬波運算放大器（OPA）
  - 0.5μV/°C 漂移，帶斬波
  - 集成可編程增益級，高達 32 倍
- 一個通用放大器（GPAMP）
- 三個高速比較器（COMP），帶8位基準DAC
  - 高速模式下的傳播延遲為 32ns
  - 支持低至 0.7μA 的低功耗模式作
- ADC、OPA、COMP 和 DAC 之間的可編程模擬連接
- 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
- 集成溫度傳感器
- 集成供應監視器
優化的低功耗模式
- 運行：101μA/MHz （CoreMark）
- 睡眠：4MHz時為487μA
- STOP：32kHz時為47μA
- 待機：1.5μA，具有RTC和SRAM保持
- 關斷：80nA，具有IO喚醒功能
智能數字外設
- 7通道DMA控制器
- 數學加速器支持 DIV、SQRT、MAC 和 TRIG 計算
- 七個定時器，支持多達 22 個 PWM 通道
  - 一個 16 位通用定時器
  - 一個 16 位通用定時器支持 QEI
  - 兩個 16 位通用定時器支持在待機模式下的低功耗作
  - 一個 32 位高分辨率通用定時器
  - 兩個帶死區的 16 位高級定時器，支持多達 12 個 PWM 通道
- 兩個窗口看門狗定時器
- 帶鬧鐘和日歷模式的 RTC
增強的通信接口
- 四個UART接口;一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特，三個支持待機模式下的低功耗作
- 兩個 I2C 接口支持高達 FM+ （1Mbit/s）、SMBus/PMBus 和 STOP 模式喚醒
- 兩個 SPI，一個 SPI 支持高達 32Mbits/s
- 一個控制器局域網（CAN）接口支持 CAN 2.0 A 或 B 和 CAN-FD
時鐘系統
- 內部 4MHz 至 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
- 鎖相環 （PLL），高達 80MHz
- 內部 32kHz 低頻振蕩器（LFOSC），精度為 ±3%
- 外部 4MHz 至 48MHz 晶體振蕩器（HFXT）
- 外部32kHz晶體振蕩器（LFXT）
- 外部時鐘輸入
數據完整性和加密
- 循環冗余檢查器（CRC-16、CRC-32）
- 真隨機數生成器（TRNG）
- 使用 128 位或 256 位密鑰的 AES 加密
靈活的 I/O 功能
- 多達 60 個 GPIO
  - 兩個 5V 容差 IO
  - 兩個驅動強度為 20mA 的高驅動 IO
開發支持
- 2引腳串行線調試（SWD）
選擇方案
- 64 引腳 LQFP
- 48 引腳 LQFP、VQFN
- 32 引腳 VQFN
- 32 和 28 引腳 VSSOP
家庭成員（另請參閱設備比較）
- MSPM0G3505：32KB 閃存，16KB RAM
- MSPM0G3506：64KB 閃存，32KB RAM
- MSPM0G3507：128KB 閃存，32KB RAM
開發套件和軟件（另請參閱工具和軟件）
- LP-MSPM0G3507 LaunchPad? 開發套件
- MSP 軟件開發套件（SDK）
汽車資質
- AEC-Q100 1 級
- 32 引腳和 48 引腳 QFN，帶可潤濕側翼選項

參數

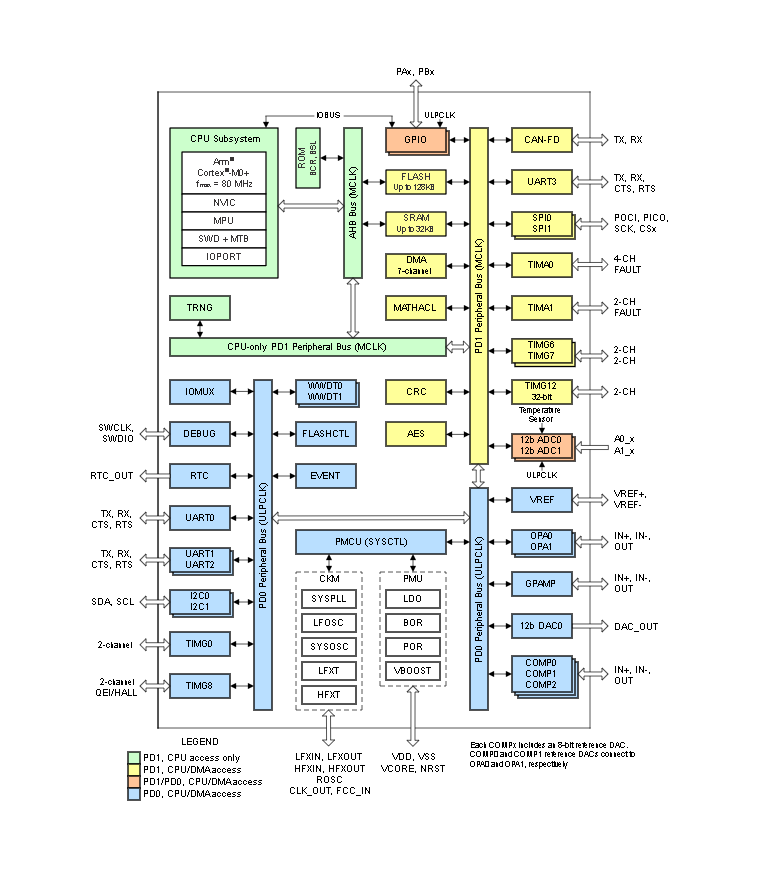

方框圖

?1. 核心特性?

?處理器架構?：Arm? Cortex?-M0+ 32位CPU，主頻高達80MHz，集成內存保護單元（MPU）。
?功能安全?：符合AEC-Q100 Grade 1認證，提供功能安全手冊（Functional Safety Manual）和FMEDA支持。
?工作環境?：擴展溫度范圍（-40°C至125°C），寬電壓供電（1.62V至3.6V）。

?2. 存儲配置?

?Flash內存?：支持32KB/64KB/128KB容量，帶ECC糾錯功能。
?SRAM?：最大32KB，支持硬件奇偶校驗。

?3. 高性能模擬外設?

?ADC?：雙通道12位ADC，采樣率4Msps，支持17個外部通道，硬件平均模式下有效分辨率達14位（250ksps）。
?DAC?：1通道12位1Msps DAC，集成輸出緩沖。
?運算放大器?：2個零漂移斬波運放（OPA），支持32倍可編程增益；1個通用放大器（GPAMP）。
?比較器?：3個高速比較器（COMP），傳播延遲32ns（高速模式），集成8位參考DAC。

?4. 低功耗模式?

?RUN模式?：101μA/MHz（CoreMark基準）。
?STANDBY模式?：1.5μA（RTC和SRAM保持）。
?SHUTDOWN模式?：80nA（支持IO喚醒）。

?5. 數字外設?

?通信接口?：
- 4×UART（支持LIN/IrDA/DALI協議）。
- 2×I2C（支持FM+模式，1Mbit/s）。
- 2×SPI（最高32Mbit/s）。
- 1×CAN-FD（兼容CAN 2.0A/B）。
?定時器?：
- 2個16位高級控制定時器（帶死區插入和故障處理）。
- 5個通用定時器，支持22路PWM輸出。
?數據安全?：AES-128/256加密、CRC校驗、真隨機數生成器（TRNG）。

?6. 開發支持?
