MSPM0G351x-Q1 微控制器 （MCU） 是基于增強型 Arm Cortex-M0+ 32 位核心平臺的 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，工作頻率高達 80MHz。這些 MCU 為需要 256KB 至 512KB 閃存的小型封裝或高引腳數封裝（多達 100 個引腳）的應用提供了成本優化和設計靈活性。這些器件包括雙通道 CAN-FD 控制器、網絡安全使能器、高性能集成模擬，并在整個工作溫度范圍內提供出色的低功耗性能。
*附件：mspm0g3518-q1.pdf

該器件具有高達 512KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC） 和高達 128KB 的 SRAM（前 64kB 具有 ECC 和奇偶校驗保護）。閃存分為兩個主組以支持現場固件更新，并在兩個主組之間提供地址交換支持。

靈活的網絡安全推動器可用于支持安全啟動、安全現場固件更新、IP 保護（僅執行內存）、密鑰存儲等。為各種 AES 對稱密碼模式以及 TRNG 熵源提供硬件加速。網絡安全架構正在等待 Arm? PSA 1 級認證。

提供一組高性能模擬模塊，例如兩個同時采樣的 12 位 4Msps ADC，支持多達 27 個外部通道、片內基準電壓源（1.4V 或 2.5V）、一個 12 位 1Msps DAC 和三個可在低功耗和高速模式下運行的比較器，并帶有額外的內置 8 位基準 DAC。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

• 核心
  • Arm 32 位 Cortex M0+ CPU，帶內存保護單元，頻率高達 80MHz
• 符合功能安全標準
  • 專為功能安全應用而開發
  • 將提供有助于 ISO 26262 系統設計的文檔
  • 系統能力高達 ASIL B 目標
• PSA-L1認證目標
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 512KB 的閃存，帶糾錯碼 （ECC）
    • 雙銀行，帶地址交換，用于 OTA 更新
  • 具有 ECC 保護的 16KB 數據閃存組
  • 總計 128KB SRAM
    • SRAM（組 0）：64kB SRAM，具有 ECC 保護或硬件奇偶校驗，并保留至待機模式
    • SRAM（組 1）：64kB SRAM，保持至 STOP 模式
• 高性能模擬外設
  • 兩個同步采樣 12 位 4Msps 模數轉換器 （ADC），具有多達 27 個外部通道
    • 14 位有效分辨率，250ksps，硬件平均
  • 三個高速比較器 （COMP），集成了 8 位基準 DAC
    • 高速模式下的傳播延遲為 32ns
    • 支持低至 <1μA 的低功耗模式作
  • 一個12位1Msps數模轉換器（DAC），集成輸出緩沖器
  • ADC、COMP 和 DAC 之間的可編程模擬連接
  • 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
  • 集成溫度傳感器
• 優化的低功耗模式
  • 運行：123μA/MHz （CoreMark）
  • 睡眠：38μA/MHz
  • STOP：4MHz時為223μA
  • 待機：32kHz時為1.7μA，RTC和SRAM組為0，狀態保持
  • 關斷：92nA，具有IO喚醒功能
• 智能數字外設
  • 12 通道 DMA 控制器
  • 數學加速器支持 DIV、SQRT、MAC 和 TRIG 計算
  • 九個定時器支持多達 28 個 PWM 通道
    • 兩個 16 位通用定時器支持 QEI
    • 四個 16 位通用定時器支持待機模式下的低功耗作
    • 一個 32 位通用定時器
    • 兩個 16 位高級定時器，支持死區和多達 12 個 PWM 通道的免費輸出
  • 兩個窗口看門狗定時器 （WWDT），一個獨立看門狗定時器 （IWDT）
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 七個 UART 接口
    • 兩個支持 LIN、IrDA、DALI、智能卡、曼徹斯特
    • 三個支持待機模式下的低功耗運行
  • 三個 I2C 接口，支持高達 FM+ （1Mbit/s）、SMBus/PMBus 和 STOP 模式喚醒
  • 三個 SPI 接口，其中一個支持高達 32Mbits/s
  • 兩個控制器局域網 （CAN） 接口支持 CAN 2.0 A 或 B 和 CAN-FD
• 時鐘系統
  • 內部 4 至 32MHz 振蕩器 （SYSOSC），精度高達 ±1.2%
  • 鎖相環 （PLL），高達 80MHz
  • 內部 32kHz 低頻振蕩器 （LFOSC），精度為 ±3%
  • 外部 4 至 48MHz 晶體振蕩器 （HFXT）
  • 外部 32kHz 晶體振蕩器 （LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • AES-128/256 加速器，支持 GCM/GMAC、CCM/CBC-MAC、CBC、CTR
  • 最多可存儲四個 AES 密鑰的安全密鑰
  • 用于保護代碼和數據的靈活防火墻
  • 真隨機數生成器 （TRNG）
  • 循環冗余檢查器（CRC-16、CRC-32）
• 靈活的 I/O 功能
  • 多達 94 個 GPIO
    • 兩個 5V 容差漏極開路 IO
    • 三個驅動強度為 20mA 的高驅動 IO
    • 四個高速 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 100引腳LQFP（PZ）（0.5mm間距）
  • 80引腳LQFP （PN） （0.5mm間距）
  • 64引腳LQFP （PM）（0.5mm間距）
  • 48引腳LQFP（PT）（0.5mm間距）
  • 48引腳VQFN （RGZ）（0.5mm間距，可潤濕側翼）
  • 32引腳VQFN （RHB）（0.5mm間距，可潤濕側翼）
• 家庭成員（另請參閱設備比較）
  • MSPM0G3518-Q1：256KB 閃存，128KB RAM
  • MSPM0G3519-Q1：512KB 閃存，128KB RAM
• 開發套件和軟件（另請參閱工具和軟件）
  • LP-MSPM0G3519 LaunchPad? 開發套件
  • MSPM0 軟件開發套件 （SDK）
• 汽車資質
  • AEC-Q100 1 級（-40°C 至 125°C）
  • 用于 32 引腳和 48 引腳 VQFN 選項的可潤濕側翼

參數

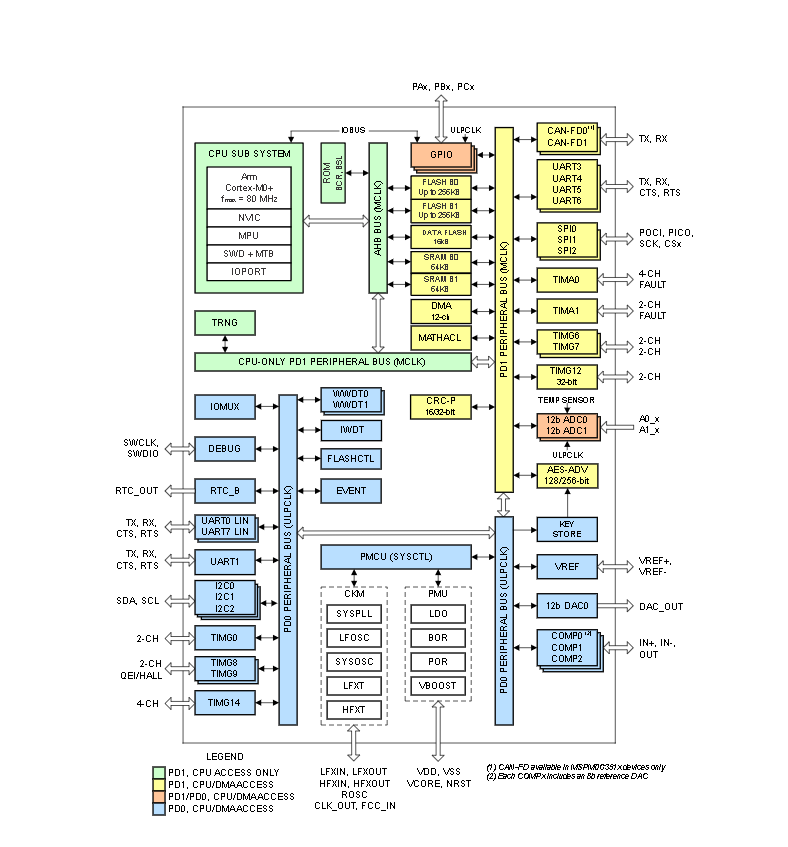

方框圖

?1. 核心特性?

• ?處理器架構?：搭載Arm? Cortex?-M0+ 32位內核，主頻高達80MHz，集成內存保護單元（MPU）。
• ?功能安全?：符合ISO 26262標準，支持ASIL B級系統設計，目標通過PSA-L1認證。
• ?工作環境?：擴展溫度范圍（-40°C至125°C），寬電壓供電（1.62V至3.6V）。

?2. 存儲資源?

• ?Flash?：最大512KB（支持雙存儲區交換以支持OTA升級），16KB數據Flash（帶ECC）。
• ?SRAM?：總計128KB（64KB Bank 0支持ECC/硬件奇偶校驗，64KB Bank 1支持低功耗模式保留）。

?3. 高性能模擬外設?

• ?ADC?：2個12位4Msps同步采樣ADC，支持27個外部通道，14位有效分辨率（250ksps硬件平均）。
• ?DAC?：1個12位1Msps DAC，集成輸出緩沖。
• ?比較器?：3個高速比較器（傳播延遲32ns），集成8位參考DAC，支持低功耗模式（<1μA）。

?4. 低功耗設計?

• 多種模式功耗：
  • RUN模式：123μA/MHz（CoreMark基準）
  • STANDBY模式：1.7μA（32kHz RTC運行+SRAM保留）
  • SHUTDOWN模式：92nA（支持IO喚醒）。

?5. 通信接口?

• ?CAN-FD?：雙控制器，支持CAN 2.0 A/B和CAN-FD協議。
• ?其他接口?：7個UART（部分支持LIN/IrDA）、3個I2C（1Mbit/s）、3個SPI（最高32Mbit/s）。

?6. 安全與加密?

• ?硬件加速?：AES-128/256（支持GCM/CCM等模式）、真隨機數生成器（TRNG）。
• ?安全存儲?：支持4個AES密鑰的安全存儲，靈活防火墻保護代碼和數據。

?7. 封裝選項?

• 提供6種封裝：100/80/64/48引腳LQFP（0.5mm間距）、48/32引腳VQFN（帶可焊?jìng)?cè)翼）。

?8. 目標應用?

• 汽車車身電子（照明、網關、方向盤系統）、電機控制、逆變器、車門模塊、座椅舒適模塊等。

?9. 開發支持?

• ?硬件工具?：LP-MSPM0G3519 LaunchPad開發套件。
• ?軟件生態?：MSPM0 SDK（集成于Code Composer Studio）、TI E2E?技術支持論壇。
