TPS4H82H85-Q1 器件是完全受保護的雙通道智能高側開關，帶有兩個集成的 85mΩ NMOS 功率 FET，適用于 24V 和 48V 汽車電源系統。保護和診斷功能包括精確的電流感應、可選的電流限制水平、OFF 狀態開路負載和電池短路檢測以及熱關斷。
*附件：tps482h85-q1.pdf

高精度電流傳感提供更好的實時監控效果和更準確的診斷，無需進一步校準。外部可選級高精度電流限制允許根據應用程序設置電流限制值。該器件通過在啟動或短路條件下有效鉗位浪涌電流，大大提高了系統的可靠性。TPS4H82H85-Q1 器件可用作各種電阻、電感和電容負載的高側電源開關，包括低功率燈泡、LED、繼電器、螺線管和加熱器。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H3A
  • 器件 CDM ESD 分類等級 C4B
• 功能安全能力
  • 提供有助于功能安全系統設計的文檔
• 具有全面診斷功能的雙通道 85mΩ 智能高側開關
• 寬工作電壓 6 V 至 58 V
• 超低待機電流，每通道 < 2 μA
• 高精度電流感應：在 > 50mA 負載下為 ±15%
• 使用外部電阻器時可選擇電流限制級別，2A 負載時精度為 ±15%
• 保護
  • 通過電流限制（內部或外部）提供對地短路保護
  • 絕對和相對熱關斷
  • 具有優化轉換速率的電感負載負電壓鉗位
  • GND 丟失和電池丟失保護
• 診斷
  • 過流和對地短路檢測
  • 開路負載和電池短路檢測
  • 精確的電流感應
• 3.5mm x 3mm 小尺寸 12 引腳 QFN 封裝

參數

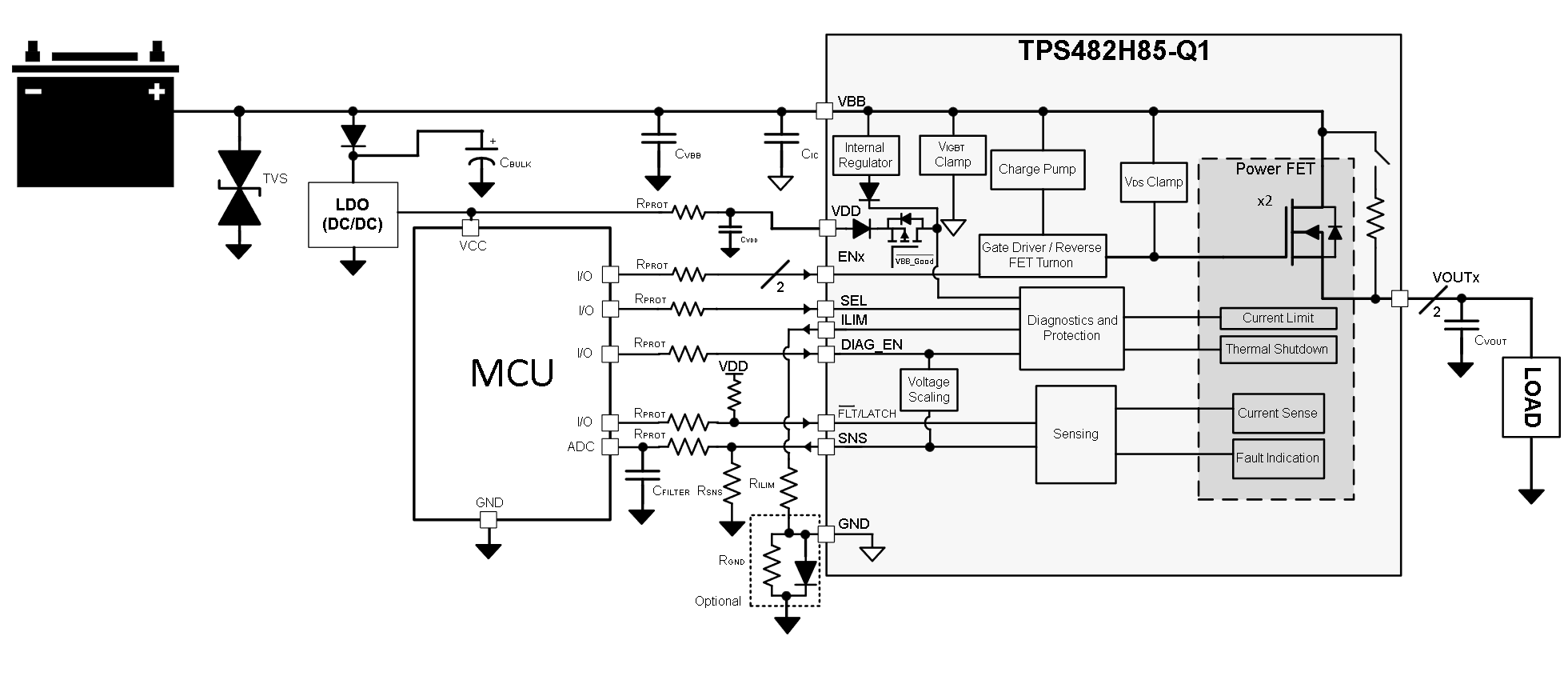

方框圖

一、產品概述

TPS482H85-Q1是一款專為汽車應用設計的雙通道智能高側開關，集成了兩個85mΩ的NMOS功率FET。該產品通過了AEC-Q100認證，適用于24V和48V汽車供電系統，提供全面的保護和診斷功能。

二、主要特性

• ?AEC-Q100認證?：適用于汽車應用，環境溫度范圍為-40°C至125°C。
• ?雙通道設計?：集成兩個85mΩ的NMOS功率FET，提供高電流處理能力。
• ?寬工作電壓范圍?：支持6V至58V的輸入電壓范圍。
• ?超低待機電流?：每個通道待機電流小于2μA。
• ?高精度電流感應?：在>50mA負載下，電流感應精度為±15%。
• ?可選電流限制?：通過外部電阻設置電流限制值，2A負載下精度為±15%。
• ?全面保護?：包括短路到地保護、熱關斷保護、負載負電壓鉗位等。
• ?診斷功能?：支持過電流、短路到地、開路負載和短路到電池檢測。
• ?小尺寸封裝?：采用3.5mm x 3mm的12引腳QFN封裝。

三、引腳配置與功能

TPS482H85-Q1的主要引腳包括：

• ?VOUT1/VOUT2?：通道1/2的輸出引腳。
• ?VBB?：輸入電源引腳。
• ?VDD?：低壓電源輸入引腳。
• ?LATCH/FLT?：版本A/C為LATCH引腳，用于配置熱關斷后的設備行為；版本B為FLT引腳，用于報告全局故障狀態。
• ?SEL?：選擇通道1或通道2的故障和電流感應輸出。
• ?EN1/EN2?：通道1/2的使能信號引腳。
• ?DIAG_EN?：使能ON狀態電流感應和通過SNS引腳的故障報告，以及OFF狀態開路負載檢測。
• ?SNS?：輸出對應的感應值，并在故障狀態下變高。
• ?ILIM?：可調電流限制引腳，通過連接電阻到地設置電流限制水平。

四、電氣特性

• ?輸入電壓范圍?：VBB為6V至58V（版本A/B）或70V（版本C）。
• ?VBB瞬態脈沖過電壓?：最大100μs內可達80V（版本A/B）。
• ?待機電流?：總設備泄漏電流（包括兩個MOSFET通道）在25°C下為2μA，在125°C下為10μA。
• ?ON電阻?：每個通道在8V至54V的VBB電壓下，ON電阻為85mΩ（典型值）。
• ?電流感應比?：輸出電流與SNS引腳電流的比值為2000:1（IOUT=1A時）。

五、應用與實現

• ?典型應用?：適用于ADAS模塊、汽車顯示模塊、車身控制模塊等。
• ?布局建議?：強調組件放置、接地考慮、高電壓考慮和熱管理的重要性。

六、文檔與支持

• 提供接收文檔更新通知、支持資源、商標、靜電放電注意事項和術語表等信息。

七、封裝與訂購信息

• 提供VQFN-HR 12引腳封裝的訂購信息，包括RoHS狀態、引腳排列、包裝選項等。
