TPS2H160-Q1 系列是完全受保護的雙通道智能高側開關，具有集成的 160mΩ NMOS 功率 FET。

全面的診斷和高精度電流感應功能可實現對負載的智能控制。
*附件：tps2h160-q1.pdf

外部可調電流限制通過限制浪涌或過載電流來提高整個系統的可靠性。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 功能安全能力
  • 提供有助于功能安全系統設計的文檔
• 具有全面診斷功能的雙通道 160mΩ 智能高側開關
  • 版本 A：漏極開路狀態輸出
  • 版本 B：電流感應模擬輸出
• 寬工作電壓 3.4 至 40 V
• 超低待機電流：< 500 nA
• 高精度電流檢測：
  • ±25mA 負載下為 >17%
• 使用 >500mA 負載時，使用外部電阻器的可調電流限制為 ±15%
• 保護：
  • 通過電流限制（內部或外部）提供對地短路保護
  • 具有閉鎖選項和熱擺動的熱關斷
  • 具有優化轉換速率的電感負載負電壓箝位
  • GND 丟失和電池保護丟失
• 診斷：
  • 過流和對地短路檢測
  • 開路負載和電池短路檢測
  • 用于快速中斷的全局故障
• 16 引腳熱增強型 PWP 封裝

參數

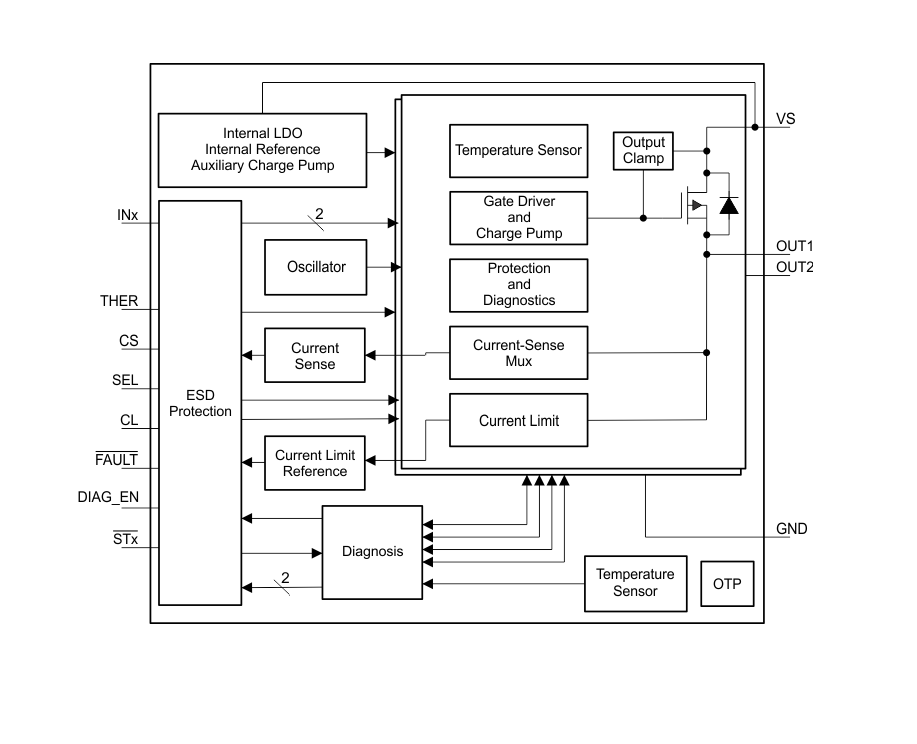

方框圖

1. 產品概述

• ?類型?：40V, 160mΩ 雙通道智能高邊開關
• ?特點?：
  • 適用于汽車應用，符合AEC-Q100標準
  • 雙通道集成NMOS功率FETs
  • 高精度電流感應
  • 可調電流限制
  • 全面的保護功能（過流、短路、熱關斷等）
  • 全面的診斷功能（過流、對地短路、開路負載等檢測）
  • 16引腳熱增強PWP封裝

2. 電氣特性

• ?工作電壓范圍?：3.4V至40V
• ?待機電流?：<500nA
• ?電流感應精度?：
  • ±17% (負載電流 > 25mA)
• ?可調電流限制?：
  • 外部電阻設置，精度±15% (負載電流 > 500mA)
• ?熱關斷閾值?：160°C至175°C
• ?熱擺動關斷閾值?：60°C

3. 功能描述

• ?高精度電流感應?：
  • 版本B提供模擬電流感應輸出，無需校準。
• ?可調電流限制?：
  • 內部固定電流限制和外部可調電流限制。
• ?全面保護?：
  • 對地短路保護
  • 熱關斷保護（帶自動重試或鎖存關斷選項）
  • 電感負載負電壓鉗位
  • 失地保護和失電池保護
• ?全面診斷?：
  • 過流和對地短路檢測
  • 開路負載和短接電池檢測
  • 全局故障快速中斷

4. 應用場景

• ?雙通道LED驅動器?
• ?小功率燈泡驅動器?
• ?子模塊的高邊開關?
• ?繼電器和電磁閥驅動器?

5. 封裝與尺寸

• ?封裝類型?：16引腳熱增強PWP封裝

6. 布局指南

• ?熱管理?：
  • 最大化PCB上的銅覆蓋以增加熱導率。
  • 在封裝接地焊盤下添加盡可能多的熱過孔。
• ?布局示例?：
  • 提供了有無接地網絡的布局示例。

7. 文檔與支持

• 提供數據手冊、技術文檔、工具和軟件支持。
• 可通過TI社區資源獲取快速的設計幫助。

8. 注意事項

• 在使用過程中需遵守靜電放電（ESD）防護措施。
• 設計時應確保符合所有安全、監管和其他要求。
