TPS2H000-Q1 系列是一款完全受保護的雙通道智能高側開關，具有集成的 1000mΩ NMOS 功率 FET。

全面的診斷和高精度電流感應功能可實現對負載的智能控制。

外部可調電流限制通過限制浪涌或過載電流來提高整個系統的可靠性。
*附件：tps2h000-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 功能安全能力
  • 提供有助于功能安全系統設計的文檔
• 具有全面診斷功能的雙通道 1000mΩ 智能高側開關
  • 版本 A：漏極開路狀態輸出
  • 版本 B：電流感應模擬輸出
• 寬工作電壓 3.4 至 40 V
• 超低待機電流 <500 nA
• 高精度電流感應：
  • ±10% 在 >5mA 負載下
• 使用外部電阻器的可調電流限制 ±100mA 負載下為 >20%
• 保護：
  • 通過電流限制（內部或外部）提供對地短路保護
  • 帶閉鎖選項和熱擺動的熱關斷
  • 具有優化轉換速率的電感負載負電壓鉗位
  • GND 丟失和電池保護丟失
• 診斷：
  • 過流和對地短路檢測
  • 開路負載和電池短路檢測
  • 用于快速中斷的全局故障
• 16 引腳熱增強型 PWP 封裝

參數

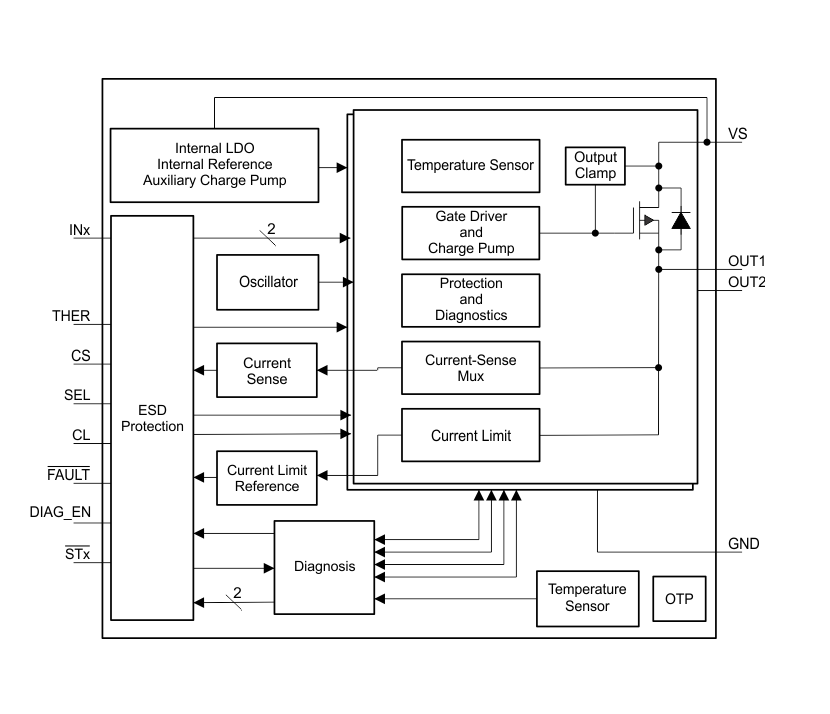

方框圖

1. 產品概述

TPS2H000-Q1是一款40V、1000mΩ雙通道智能高側功率開關，適用于汽車和工業應用。該器件具有全面的診斷功能和高精度電流感應特性，可實現負載的智能控制。TPS2H000-Q1符合AEC-Q100標準，適用于-40°C至125°C的工作溫度范圍。

2. 主要特性

• ?雙通道高側開關?：集成1000mΩ NMOS功率FET。
• ?寬工作電壓?：3.4V至40V。
• ?超低待機電流?：小于500nA。
• ?高精度電流感應?：±10%誤差（負載電流>5mA）。
• ?可調電流限制?：通過外部電阻設置，誤差±20%（負載電流>100mA）。
• ?全面保護功能?：包括短路到地保護、熱關斷、感性負載負電壓鉗位等。
• ?診斷功能?：過流和短路到地檢測、開路和短路到電池檢測、全局故障快速中斷。
• ?功能安全能力?：提供文檔支持功能安全系統設計。

3. 應用領域

• 雙通道LED驅動器
• 子模塊的雙通道高側開關
• 雙通道高側繼電器驅動器

4. 功能描述

• ?高精度電流感應?：版本B通過電流感應輸出提供高精度電流監測。
• ?可調電流限制?：支持內部固定電流限制和外部可調電流限制。
• ?感性負載關斷鉗位?：保護功率FET免受負電壓損壞。
• ?全面的診斷功能?：包括開路、短路到電池、反向極性等故障檢測。
• ?熱保護功能?：包括熱關斷和熱擺動保護。

5. 封裝與尺寸

• ?封裝類型?：16引腳熱增強型PWP（HTSSOP）封裝。
• ?尺寸?：具體尺寸信息見文檔詳細規格。

6. 電氣特性

• ?工作電壓?：3.4V至40V。
• ?待機電流?：典型值為0.5μA（V VS = 13.5V，T J = 25°C）。
• ?輸出漏電流?：在關斷狀態下小于2μA。
• ?導通電阻?：典型值為1000mΩ（V VS ≥ 3.5V，T J = 25°C）。

7. 開關特性

• ?延遲時間?：開啟和關閉延遲時間均為10至60μs。
• ?電流感應特性?：電流感應比K(CS)為80，電流感應準確性為±10%（負載電流≥5mA）。

8. 布局與熱設計

• ?布局指南?：建議最大化PCB上的銅覆蓋以增加熱導率，并盡可能多地添加熱過孔。
• ?熱信息?：結到環境熱阻為39.1°C/W。

9. 設計資源與支持

• 提供典型應用電路、設計指南和相關文檔。
• 可通過TI的E2E支持論壇獲取技術支持和設計幫助。
