TPS1HB16-Q1 器件是一款智能高側開關，適用于 12V 汽車系統。該器件集成了強大的保護和診斷功能，即使在汽車系統短路等有害事件中也能確保輸出端口保護。該器件通過可靠的電流限制來防止故障，根據器件型號的不同，電流限制可在 4.4 A 至 49 A 范圍內調節。高電流限制范圍允許在需要大瞬態電流的負載中使用，而低電流限制范圍為不需要高峰值電流的負載提供更好的保護。該器件能夠可靠地驅動各種負載曲線。

TPS1HB16-Q1 還提供高精度模擬電流檢測，可改進負載診斷。通過向系統 MCU 報告負載電流和器件溫度，該器件可實現預測性維護和負載診斷，從而延長系統使用壽命。
*附件：tps1hb16-q1.pdf

TPS1HB16-Q1 采用 HTSSOP 封裝，可減少 PCB 占用空間。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 125°C
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
  • 可承受 40V 負載突降
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 具有 16mΩ R 的單通道智能高側開關 上 （噸 J = 25°C）
• 通過可調電流限制提高系統級可靠性
  • 電流限制設定點從 4.4 A 到 49 A
• 強大的集成輸出保護：
  • 集成熱保護
  • 對地和電池短路保護
  • 防止電池反向事件，包括使用反向電壓自動接通 FET
  • 電池和接地丟失時自動關閉
  • 集成輸出鉗位，用于對感性負載進行消磁
  • 可配置的故障處理
• 模擬感應輸出可配置為精確測量：
  • 負載電流
  • 設備溫度
• 通過 SNS pin 提供故障指示
  • 檢測開路負載和電池短路

參數

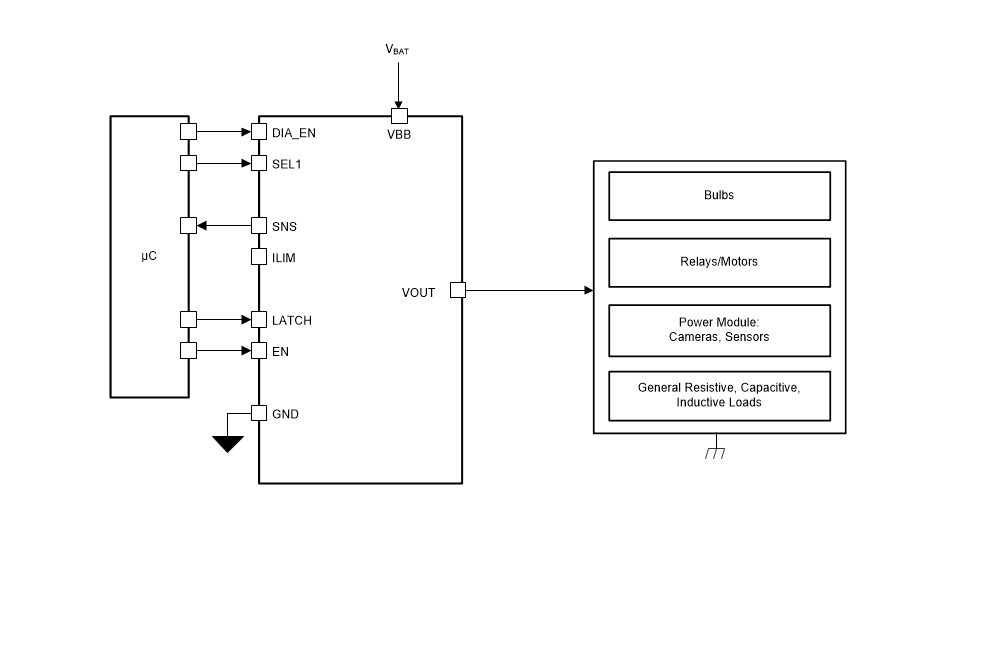

方框圖

1. 產品概述

• ?名稱?：TPS1HB16-Q1
• ?類型?：40V，16mΩ單通道汽車級智能高壓側開關
• ?應用?：適用于12V汽車系統，如汽車顯示模塊、ADAS模塊、座椅舒適模塊、傳輸控制單元、HVAC控制模塊、車身控制模塊、照明系統等

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級1，-40°C至125°C工作溫度范圍
• ?保護功能?：集成熱保護、短路到地保護、反向電池保護、反向電池事件自動開關、失電自動關閉、感性負載輸出箝位
• ?電流限制?：可調電流限制，范圍從4.4A至49A（不同版本）
• ?診斷功能?：模擬電流感應輸出，可配置為測量負載電流或設備溫度；提供開路和短路到電池故障指示
• ?封裝?：HTSSOP封裝，減小PCB占用空間

3. 功能描述

• ?智能高壓側開關?：集成了強大的保護和診斷功能，確保在汽車系統中的輸出端口保護。
• ?可調電流限制?：通過連接外部電阻設置電流限制閾值，適應不同負載需求。
• ?快速響應保護?：包括熱關斷、電流限制、短路保護等，確保在異常情況下快速響應并保護系統。

4. 電氣特性

• ?最大連續電源電壓?：36V
• ?負載傾卸電壓?：40V（符合ISO16750-2:2010標準）
• ?反向電池電壓?：-18V（持續不超過3分鐘）
• ?導通電阻?：16mΩ（典型值，T_J = 25°C），最大32mΩ（T_J = 150°C）
• ?電流感應比?：3000（I_OUT / I_SNS）

5. 應用信息

• ?典型應用?：包括為汽車座椅加熱器、車頭大燈燈泡等供電的應用場景。
• ?設計考慮?：包括熱設計、電流限制電阻計算、診斷電阻選擇等。
• ?布局指南?：推薦將裸露的熱墊連接到大的銅澆口以提高散熱效率，同時確保所有外部組件靠近引腳放置。

6. 文檔與支持

• ?相關文檔?：提供了如何驅動感性、容性和照明負載的智能高壓側開關應用筆記、短路可靠性測試應用筆記等。
• ?支持資源?：包括TI E2E?支持論壇，提供快速、經驗證的設計幫助。

7. 注意事項

• ?靜電放電警告?：處理集成電路時需采取適當?shù)腅SD防護措施。
• ?熱管理?：在設計時需考慮設備的熱性能，確保在最大負載條件下不超過最大結溫。
• ?故障處理?：設備在檢測到故障時會進入FAULT狀態，并通過SNS引腳提供故障指示，用戶需根據應用需求配置故障處理邏輯。
