TPS1H000-Q1 器件是一款完全受保護的單通道高壓側電源開關，集成了 1000mΩ NMOS 功率 FET。

可調電流限制通過限制浪涌或過載電流來提高系統可靠性。高精度電流限制改善了過載保護，簡化了前級電源設計。除電流限制外，可配置功能在功能、成本和散熱方面提供了設計靈活性。
*附件：tps1h000-q1.pdf

該設備通過數字狀態輸出支持全面診斷。開路負載檢測在 ON和 OFF 狀態下均可用。該設備支持在有或沒有 MCU 的情況下運行。獨立模式允許在隔離系統中使用該器件。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 單通道 1000mΩ 智能高邊開關
• 寬工作電壓：3.4V 至 40V
• 低待機電流：<500nA
• 使用外部電阻器進行可調電流限制
  • ±150mA 時為 ≥150%
  • ±10mA 時為 ≥300%
• 電流限制后的可配置行為
  • 保持模式
  • 具有可調延遲時間的閉鎖模式
  • 自動重試模式
• 支持獨立運行，無需 MCU
• 保護：
  • 對地短路和過載
  • 熱關斷和熱波動
  • 用于感性負載的負電壓鉗
  • GND 丟失和電池丟失
• 診斷：
  • 過載和對地短路檢測
  • ON 或 OFF 狀態下的開路負載和電池短路檢測
  • 熱關斷和熱波動

參數

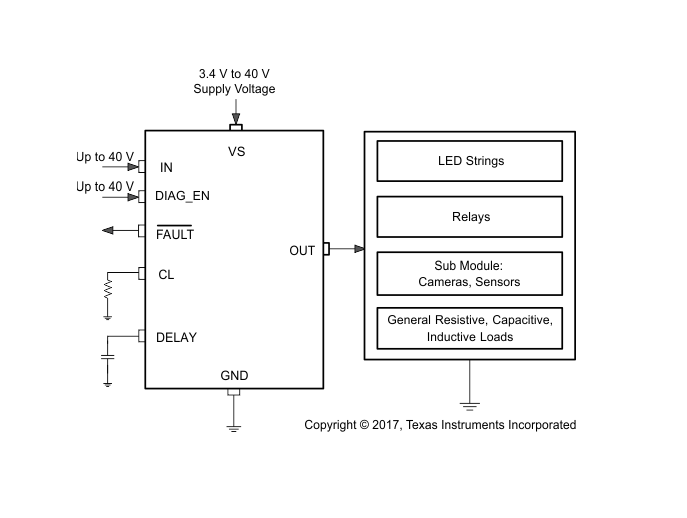

方框圖

?1. 產品概述?

• ?類型與應用?：TPS1H000-Q1是一款適用于汽車應用的40V、1Ω單通道智能高壓側開關，通過了AEC-Q100認證。
• ?主要特點?：包括寬工作電壓范圍（3.4V至40V）、低待機電流（<500nA）、可調電流限制、多種電流限制后配置模式（保持模式、延遲關斷模式、自動重試模式）、支持獨立操作無需MCU以及全面的保護功能。

?2. 功能與特性?

• ?電流限制?：具有高精度可調電流限制功能，可通過外部電阻設置，提高系統可靠性，保護負載和電源免受過流損害。
• ?配置模式?：
  • ?保持模式?：當達到電流限制時，輸出電流保持在設定值，直到進入熱關斷模式。
  • ?延遲關斷模式?：達到電流限制后，輸出電流保持設定值一段時間（通過外部電容配置）后關斷。
  • ?自動重試模式?：達到電流限制后，輸出電流周期性通斷，嘗試自動恢復。
• ?診斷功能?：支持全面的診斷功能，包括過載、對地短路、開路負載和對電池短路檢測，以及熱關斷和熱擺動檢測。
• ?保護功能?：包括對地短路和過載保護、熱關斷和熱擺動保護、負電壓鉗位、失地和失電池保護。

?3. 電氣特性?

• ?工作電壓?：VS引腳的工作電壓范圍為3.4V至40V。
• ?電流限制?：內部電流限制固定值，外部可調電流限制通過外部電阻設置，精度可達±10%（≥300mA時）。
• ?熱特性?：熱關斷閾值為175°C，熱擺動閾值為60°C。
• ?開關特性?：開關延遲時間（上升和下降）為20μs至90μs。

?4. 應用場景?

• 適用于各種電阻性、電感性和電容性負載，包括單通道LED驅動器、單通道高壓側繼電器驅動器、車身照明、高級駕駛輔助系統（ADAS）傳感器等。

?5. 封裝與尺寸?

• 提供HVSSOP（DGN）8引腳封裝，尺寸為3.00mm × 4.90mm（包括引腳）。

?6. 布局與散熱?

• 推薦最大化PCB上的銅覆蓋以增加熱導率，并在封裝熱墊下添加盡可能多的熱過孔以優化熱傳導。

?7. 文檔與支持?

• 提供詳細的數據手冊和應用指南，可通過TI官網獲取最新文檔更新通知和支持資源。
