在半導體與封裝行業中，許多檢測場景要求對大面積玻璃基板進行高速檢測時，能達到更高的檢測精度和效率。這就對檢測中采用的TGV（玻璃通孔）技術有了更高要求。隨著5G、人工智能（AI）以及高性能計算（HPC）等領域的需求迅速增長，基于TGV的超精密加工技術也變得愈發關鍵。

01TGV檢測技術的優勢

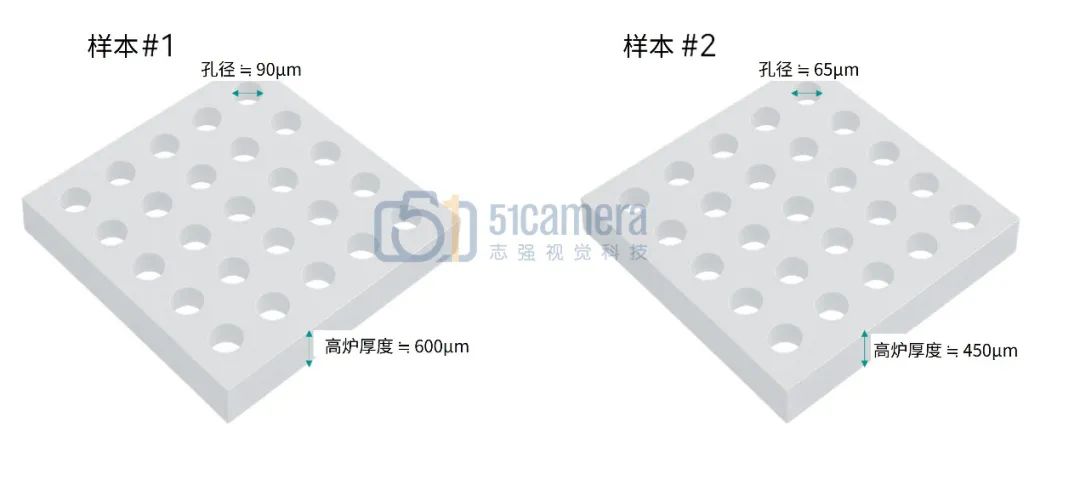

TGV是一種采用玻璃基板的高密度互連方法，TGV檢測主要分析的是基板中直徑僅幾十微米、厚度達數百微米的微小通孔，相較于傳統的PCB，TGV技術可有效降低信號延遲和功耗，非常適用于高性能封裝。

02TGV視覺檢測方案

為了滿足日益精密的檢測需求，志強視覺經過多次驗證推出了一套完整的TGV視覺檢測方案，該方案采用高速自動對焦（AF）系統+精密調控的光源相結合的技術，確保了TGV檢測質量與可靠性。為了提高TGV檢測的準確性，必須重點考慮以下幾個關鍵方面。

TGV視覺檢測中的關鍵要素

成像系統快速響應和高速同步控制

整體成像系統中光源和相機在采集中的快速響應、高速同步成為能產生穩定數據源的首要前提條件，快速響應能確保設備的TT要求，高速同步能保證穩定的拿到有效采集數據。因此一個穩定的相機和光源控制器成為可靠檢測的前提。

通過自動對焦（AF）技術實現精確對焦控制

不同層級的TGV孔形狀和尺寸可能有所不同，因此進行分層精確對焦至關重要。特別是在使用高倍率鏡頭時，景深非常淺，稍有偏差就可能導致對焦錯誤，進而造成測量不準確。因此，快速且高精度的AF系統對于實現可靠檢測尤為關鍵。

優化光源以清晰識別孔邊緣

如果孔的內部輪廓模糊或邊緣不清晰，將難以進行有效分析，甚至完全無法判斷。因此，光源必須在準直性和波長特性方面進行優化，以確保圖像清晰度和檢測穩定性。

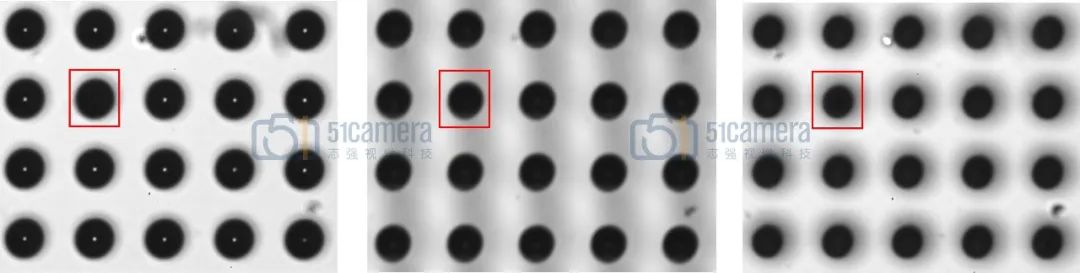

下圖展示了不同光源和對焦條件下的檢測效果：

使用特殊背光（左圖）時，缺陷孔清晰可見；

而使用普通背光（中圖）或未啟用AF系統（右圖）時，圖像模糊，缺陷孔難以與正?？讌^(qū)分。

自動對焦（AF）的結構特點及其在TGV中的適用性

自動對焦（AF）技術大致可分為兩種類型：透鏡內對焦（TTL）和光學三角測距。兩者均利用激光反射光實現對焦，但TTL系統在激光垂直投射進入深孔且反射光難以返回時，存在信號丟失風險；而光學三角測距由于斜角投射，測量更加穩定可靠。

因此，對于涉及多層結構和微米級孔洞檢測的TGV應用，光學三角測距法在技術上更為適合。

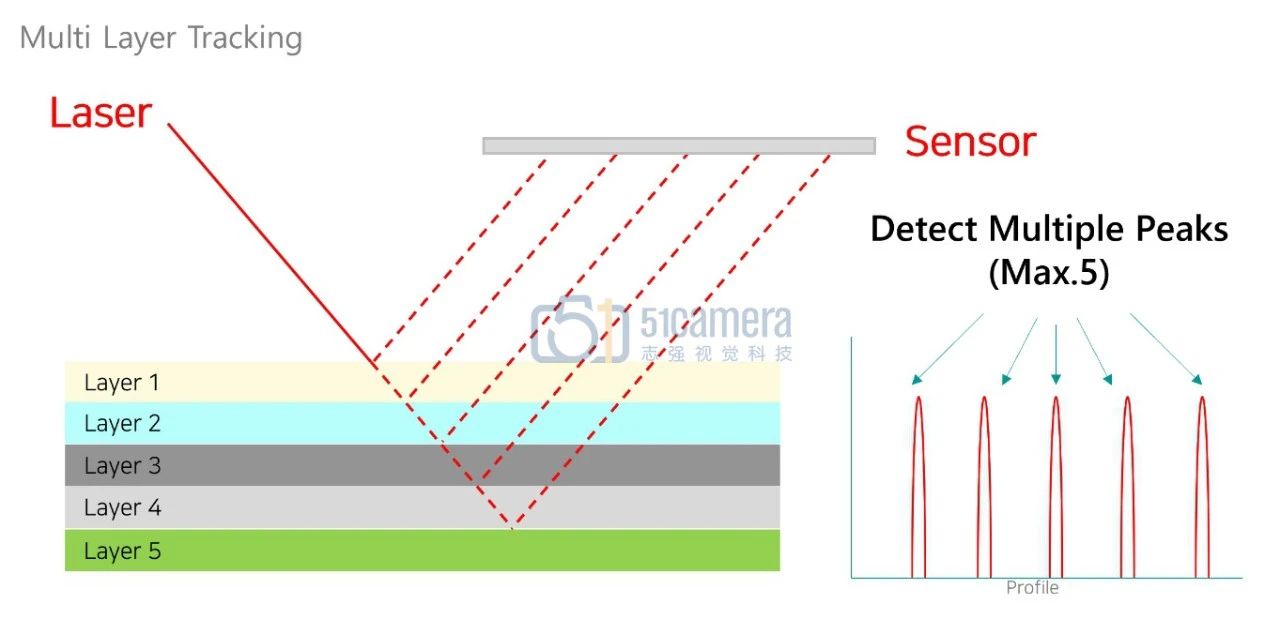

多層檢測

基于光學三角測距的自動對焦技術可以通過分析反射激光信號，檢測并區分TGV結構層。用戶可選擇對應特定層的峰值，并自動保持該位置的對焦。這種靈活的架構能夠同時應對明確和模糊區域，結合偏移功能，使多層檢測特性成為實現快速精準檢測的強大方案。

實時偏移功能

在TGV檢測過程中，通常需要根據檢測目標所在的層級調整對焦位置?；谌菧y距的自動對焦模塊允許用戶實時輸入偏移值。系統隨后立即調整焦點至目標位置，無需重新搜索或重新對焦。該功能顯著減少了反復校準，提高了流程效率和檢測精度，尤其適用于需要反復檢測類似結構的連續生產線。

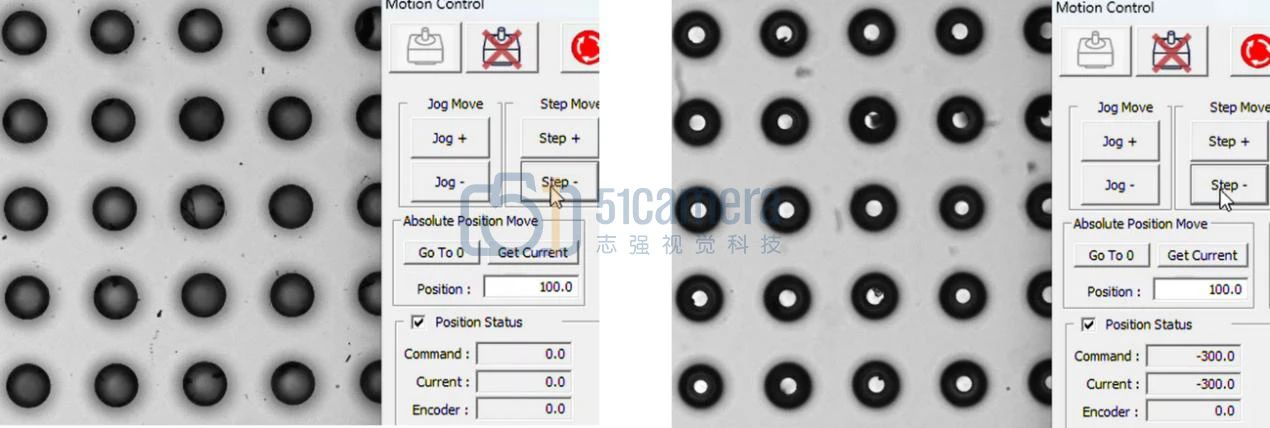

使用偏移進行對焦調整：從頂部層（左）到中段層（右）

投影式背光照明技術

在TGV視覺檢測方案中，我們采用高性能的投影式背光照明技術，能夠在各種條件下實現穩定且高質量的圖像采集。投影式背光相比普通背光具有更優越的準直性，并展現出類似遠心照明的光學特性，特別有效于增強孔邊緣的清晰度。
