在工業自動化的底層通信中，串口協議憑借其硬件成本低、抗干擾能力強、適配性廣等特性，成為連接傳感器、儀表、小型 PLC 等設備的 “基礎鏈路”。從 RS-232 的點對點通信到 RS-485 的總線組網，串口協議在短距離工業場景中仍發揮著不可替代的作用。GraniStudio 軟件通過對串口協議的全場景整合，將復雜的波特率匹配、幀解析、奇偶校驗等底層邏輯封裝為可視化組件，為工業用戶提供了 “即插即用” 的串口通信解決方案。本文將從協議原理、幀結構、GraniStudio 整合實現及工業應用四個維度，全面解析串口協議的技術細節。?

一、串口協議的技術本質與通信模型?

串口通信（Serial Communication）是指數據通過單條信號線逐位傳輸?shù)耐ㄐ欧绞剑c并行通信（多線同時傳輸）相比，具有布線簡單、成本低的優勢，廣泛應用于工業現場的短距離設備連接（通常＜100 米）。?

1.1 核心通信參數?

串口協議的通信質量由一組關鍵參數決定，這些參數必須在通信雙方保持一致，否則會導致數據傳輸錯誤。GraniStudio 通過可視化配置界面簡化參數設置，核心參數包括：?

?例如，某溫度傳感器與 PLC 的串口通信參數設置為 “9600 8N1”（波特率 9600，8 數據位，無校驗，1 停止位），GraniStudio 需嚴格匹配該參數才能正確解析數據。?

示意圖：

1.2 通信模式與拓撲結構?

串口通信主要采用 “主從式” 或 “點對點” 兩種模式，拓撲結構根據物理層標準分為：?

RS-232：點對點通信，支持全雙工（發送與接收可同時進行），傳輸距離短（＜15 米），適用于上位機與單臺設備連接（如筆記本調試 PLC）；?

RS-485：總線式拓撲，支持半雙工（發送與接收分時進行），最多可連接 32 臺設備（通過中繼器可擴展至 256 臺），傳輸距離可達 1200 米（9600 波特率），是工業總線的主流選擇（如 MODBUS RTU 多設備組網）；?

RS-422：差分傳輸，支持全雙工，抗干擾能力強于 RS-485，但布線成本高，適用于對可靠性要求極高的場景（如醫療設備）。?

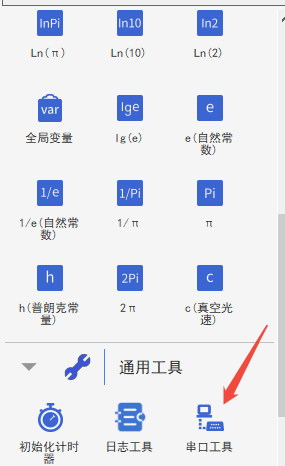

在工業場景中，RS-485 總線最為常見，GraniStudio 通過 串口工具實現對總線設備的集中管理，主設備（GraniStudio）通過發送包含從設備地址的幀數據，實現對特定設備的精準控制。?

二、串口協議的幀結構與數據編碼?

串口通信的幀結構（Frame Structure）由物理層標準定義，數據以 “起始位 - 數據位 - 校驗位 - 停止位” 的格式逐位傳輸，不同校驗方式的幀結構存在細節差異。?

2.1 基本幀結構（以 8N1 為例）?

“8N1”（8 數據位、無校驗、1 停止位）是工業串口通信的最常用格式，完整幀結構如下：?

?例如，發送字符 “0x31”（ASCII 碼 “1”）的幀結構為：?起始位（0）→ 數據位（00110001，低位在前）→ 停止位（1）?共 10 位，在 9600 波特率下，傳輸一幀數據耗時約 1.04ms（10 位 / 9600 位 / 秒）。?

2.2 帶校驗的幀結構（以 8E1 為例）

?“8E1”（8 數據位、偶校驗、1 停止位）的幀結構增加了校驗位，用于檢測傳輸錯誤：??

?例如，數據位為 “00110001”（含 3 個 “1”，奇數），偶校驗位為 “1”（3+1=4，偶數），完整幀包含 11 位，傳輸耗時約 1.14ms。?

2.3 工業常用數據編碼格式?

串口傳輸?shù)臄?shù)據需通過編碼轉換為二進制流，工業場景中主要采用：?

ASCII 編碼：每個字符用 7 位表示（如 “1”→0x31，“A”→0x41），可讀性強，適合人機交互（如儀表顯示）。例如，溫度傳感器返回 “T=25.3℃rn”，GraniStudio 可直接解析為字符串；?

十六進制編碼：二進制數據的十六進制表示（如 0x12 0x34），傳輸效率高，適合二進制數據（如 PLC 寄存器值）。例如，D100 寄存器的 16 位值 0x41C8（對應浮點數 25.5）通過串口傳輸為 “12 34”；?

自定義二進制編碼：廠商自定義的幀格式（如包含幀頭、地址、數據、校驗），例如某流量計的幀格式為：?

?幀頭（0xAA） + 地址（1字節） + 數據長度（1字節） + 流量值（4字節） + 校驗和（1字節） + 幀尾（0x55）?

?三、GraniStudio 對串口協議的技術整合?

GraniStudio 針對串口通信的 “參數匹配復雜、幀解析繁瑣、多設備管理難” 等痛點，構建了 “參數自適應 - 幀智能解析 - 設備集中管理” 的整合架構，大幅降低工業用戶的使用門檻。?

3.1 串口參數自適應配置?

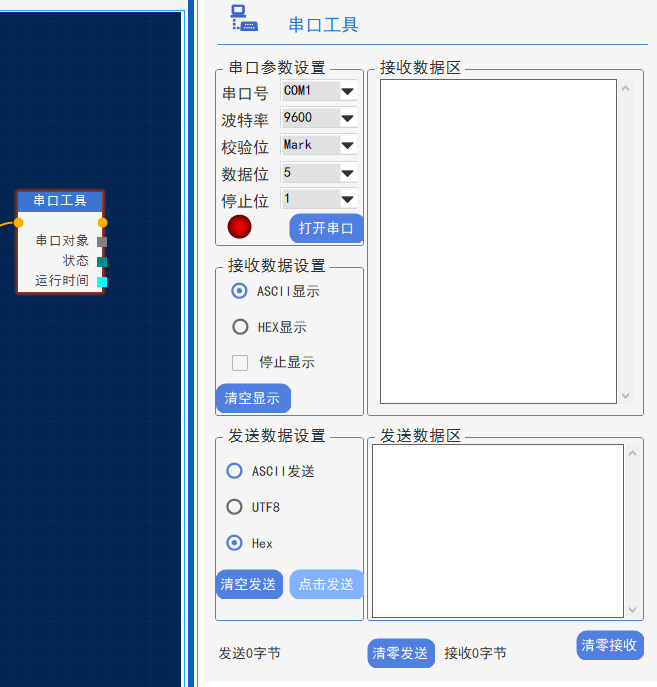

GraniStudio 的 “串口工具” 算子通過智能算法簡化參數配置：?

參數開放：對未知參數的設備，算子選擇不同波特率（9600→19200→38400→115200）的探測幀（如 “讀取數據” 指令），根據是否收到有效響應來確認波特率；?

GraniStudio 提供 “發送文本” 和 “ 接收文本” 兩個核心算子，實現串口通道的數據交互：?

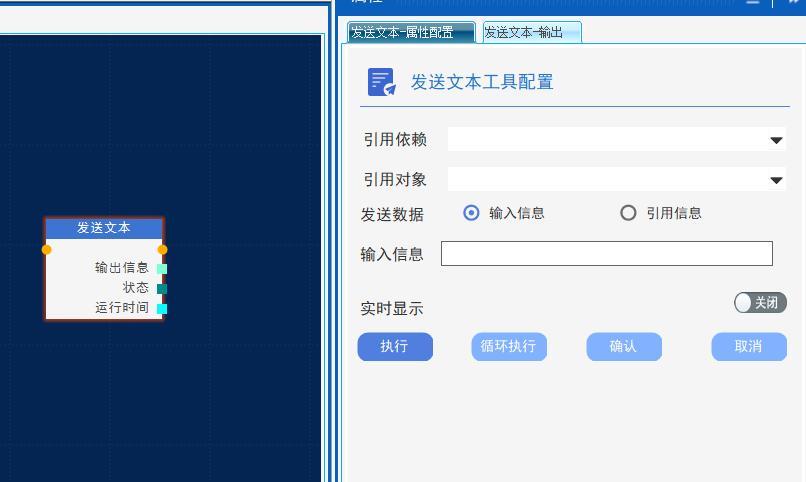

發送文本：支持發送字符串、字節數組等多種數據格式。用戶可直接輸入要發送的數據內容，或關聯變量動態獲取數據。算子還支持設置發送超時時間，當數據發送超時未成功時，會返回錯誤信息并觸發告警。例如，在遠程控制場景中，端口通過發送字符串 “START” 指令，控制服務器端的設備啟動。?

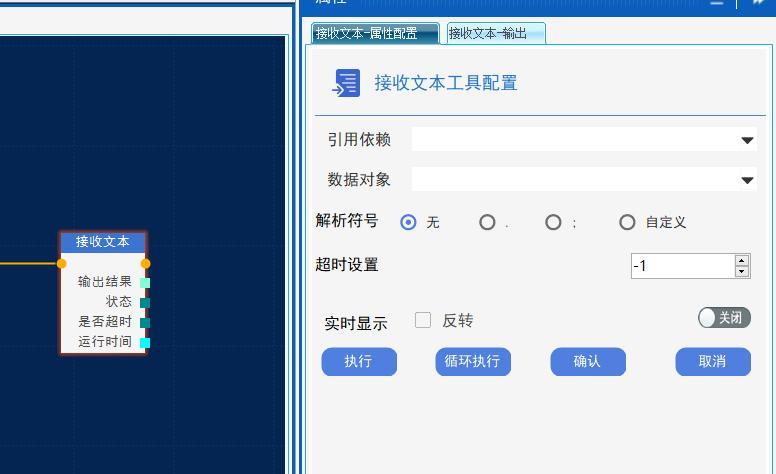

接收文本：能夠?qū)崟r監聽服務器發送的數據，并將接收的數據轉換為字符串或字節數組格式供用戶使用。同時，算子支持設置接收緩沖區大小和接收超時時間，確保數據接收的完整性和及時性。在數據采集場景中，端口COM1可實時接收端口COM2傳來的傳感器數據。?

3.2 多設備管理與沖突避免?

在 RS-485 總線多設備場景中，GraniStudio 通過主任務設計器中的 “發送文本”“接收文本”算子 實現有序通信：?

輪詢策略：主設備（GraniStudio）按主任務設計器搭建流程順序（如從設備 1→2→…→N）依次發送請求，每次只與一臺設備通信，避免總線沖突；?

超時管理：為每個從設備配置響應超時時間（如 100ms），超時未響應則標記 執行失敗，接收文本返回False執行結果。

例如，某 RS-485 總線上有 10 臺設備，GraniStudio 采用 “100ms 輪詢間隔 + 50ms 超時” 策略，總輪詢周期＜1 秒，滿足實時監控需求。?

3.3 異常處理與診斷機制?

串口通信易受電磁干擾導致數據錯誤，GraniStudio 設計了多層次的異常處理機制：?

數據校驗：自動執行奇偶校驗、CRC 校驗、校驗和等，校驗失敗的幀標記為 “無效” 并記錄，不參與數據處理；?

異常幀分析：統計 “校驗失敗次數、超時次數、幀格式錯誤次數”，生成趨勢圖，幫助定位故障源（如偶發校驗失敗可能是接線松動，持續失敗可能是參數不匹配）；?某化工廠的實踐顯示，采用該機制后，串口通信的有效數據率從 85% 提升至 99.5%，大幅減少因通信錯誤導致的誤判。?

四、串口協議的工業應用場景與價值?

串口協議的低成本和高適配性使其在工業場景中不可或缺，GraniStudio 的整合方案進一步放大了其應用價值，典型場景包括：?

4.1 老舊設備的數字化改造?

許多工廠的老舊設備（如 2000 年代的儀表、PLC）僅支持串口通信，缺乏以太網接口，通過 GraniStudio 可實現：?

數據采集：連接老舊儀表的 RS-232/485 接口，采集溫度、壓力等參數；?

協議轉換：將串口數據轉換為以太網數據（如 MODBUS TCP），上傳至 MES 系統；?

遠程控制：通過串口向老舊 PLC 發送控制指令（如啟停設備），實現數字化升級。?

某紡織廠通過該方案，將 10 臺無以太網接口的染缸控制器接入 MES 系統，改造成本僅為更換新設備的 1/5，數據采集延遲＜500ms。?

4.2 傳感器網絡的低成本組網?

在分布式傳感器場景（如倉庫溫濕度監控）中，采用方案：?

傳感器（溫濕度、煙霧、門禁）通過 RS-485 總線連接，每臺傳感器地址唯一（1-16）；

GraniStudio 作為主設備，每 2 秒輪詢一次所有傳感器，采集數據；?

當溫濕度超標時，通過串口控制報警燈（地址 17）亮燈，并上傳告警至云端。?

該方案的硬件成本約 500 元 / 節點（含傳感器和總線模塊），較以太網方案降低 60%，適合預算有限的中小型企業。?

4.3 PLC 與上位機的調試通信?

串口是 PLC 調試的 “標準接口”，GraniStudio 通過串口實現：?

程序下載：向 PLC 發送程序文件（如三菱 FX5U 的梯形圖程序），通過 XMODEM 協議實現文件傳輸；?

在線監控：讀取 PLC 的內部寄存器值（如 D100、M0.0），實時監控程序運行狀態；?

故障診斷：接收 PLC 發送的故障碼（如 0x01 表示傳感器故障），解析為中文描述并提供排查建議。?

例如，調試西門子 S7-200 PLC 時，GraniStudio 通過 RS-232 串口連接，讀取 SM0.1（首次掃描標志位）狀態，驗證程序初始化邏輯是否正確。?

五、與其他工業協議的對比及選擇策略?

?串口協議的核心價值在于 “低成本、易部署”，尤其在老舊設備改造和小規模傳感器組網中，其優勢遠超其他協議。GraniStudio 的整合方案使其在保留低成本優勢的同時，解決了 “參數匹配難、幀解析繁” 的問題，成為工業用戶實現底層設備聯網的首選方案。?

六、總結與未來展望?

串口協議作為工業通信的 “老兵”，在以太網和無線技術普及的今天仍不可或缺，其生命力源于 “簡單可靠、成本低廉” 的設計理念。GraniStudio 通過對串口協議的深度整合，將其從 “技術門檻高” 的底層通信方式，轉變?yōu)?“開箱即用” 的標準化組件，為工業用戶提供了便捷的串口通信解決方案。?

對于工業用戶而言，GraniStudio 中的串口協議方案不僅是一種通信工具，更是連接老舊設備與工業 4.0 的 “橋梁”，在工業數字化轉型中發揮著不可替代的作用。
