英飛凌CoolSiC MOSFET G2通過單元間距縮小和結構優化實現了更高的性能。本研究通過在不同負載電流和柵極電阻條件下進行雙脈沖測試，對其動態特性進行了分析。結果表明，在保持低導通損耗的同時，開關損耗比G1降低了40%。本文針對高頻應用提出了柵極電阻和負電壓選擇等實用指南。這些發現為在高效電力電子系統中使用CoolSiC MOSFET G2提供了重要參考。

簡介

電力電子行業需要具有較高功率密度的高性能功率半導體。為了滿足這些要求，英飛凌推出了CoolSiC G2 MOSFET，其特點是優化了垂直結構和單元設計。CoolSiC MOSFET 1200V G2 采用垂直溝槽式單元結構，經過精心設計，具有多個優化參數。這些設計改進產生了最佳的導通電阻- RDS(on)* A -而不會影響器件的可靠性。

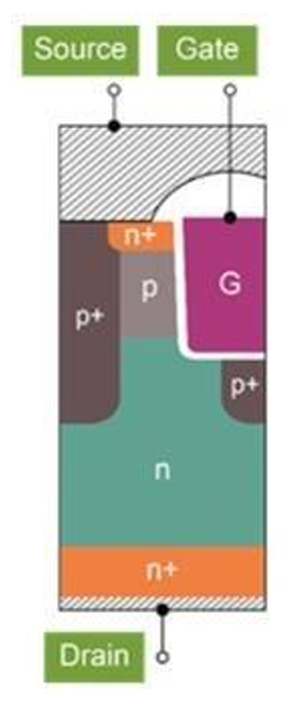

圖1.CoolSiC MOSFET G2的垂直溝槽單元結構

與平面器件相比，CoolSiC MOSFET G2由于開關損耗低，在硬開關方面具有優勢。隨著開關頻率的提高，這種優勢會變得更加明顯。通過采用嚴格的可靠性測試標準和篩選工藝, CoolSiC MOSFET G2有助于設計出成本更優化、更高效、更緊湊和更可靠的系統。這一進步對電力電子行業具有重大意義，因為高性能功率半導體對提高系統效率和可靠性至關重要。

測試結果

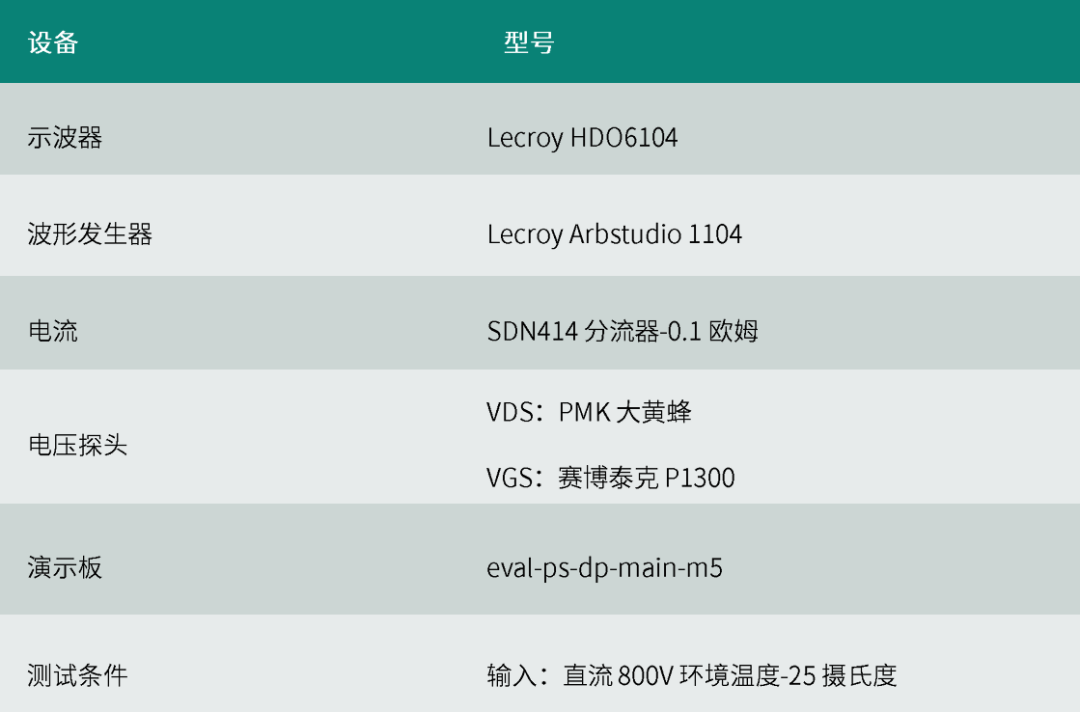

雙脈沖測試裝置由幾個關鍵部件組成，可以測量各種漏極電流條件下的開關損耗。

圖2

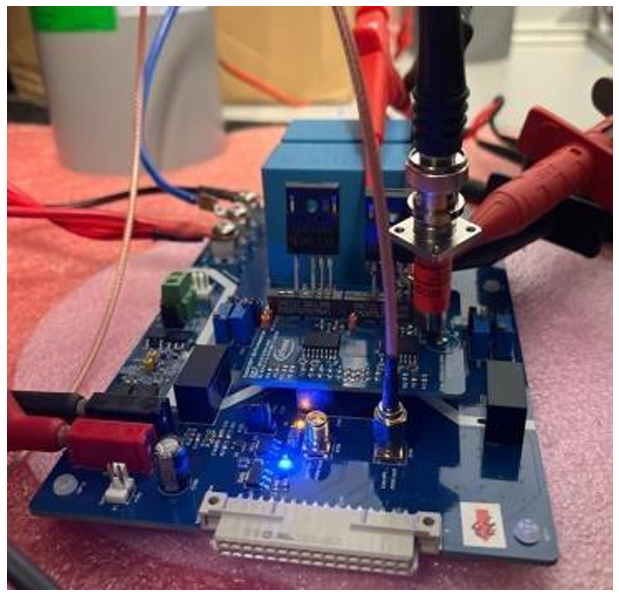

圖3.雙脈沖測試裝置

雙脈沖測試結果表明，在整個電流范圍內，G2器件的開關損耗都低于G1器件。值得注意的是，在額定電流較高時，兩種器件的開關損耗差異更加明顯。具體來說，在漏極電流為40A時，G2器件的開關損耗比G1器件降低了40%。

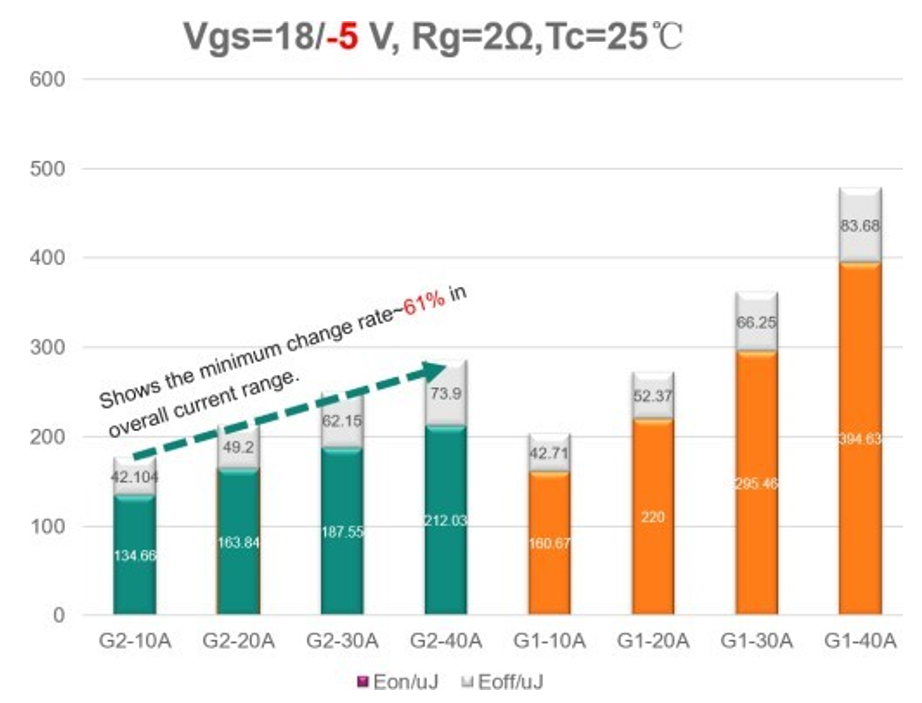

圖4.CoolSiC G1和G2的開關損耗比較

為了進一步闡明G2器件的開關行為，還研究了關斷電壓對開關損耗的影響。結果表明，關斷電壓對開通損耗的影響微乎其微。不過，使用-5V而不是0V的關斷電壓可顯著降低關斷損耗，尤其是在柵極電阻值和負載電流較高的情況下。

例如，當使用2Ω的柵極電阻時，與0V關斷電壓相比，在漏極電流為40A時，采用-5V關斷電壓時 G2 器件的關斷損耗降低了44%。

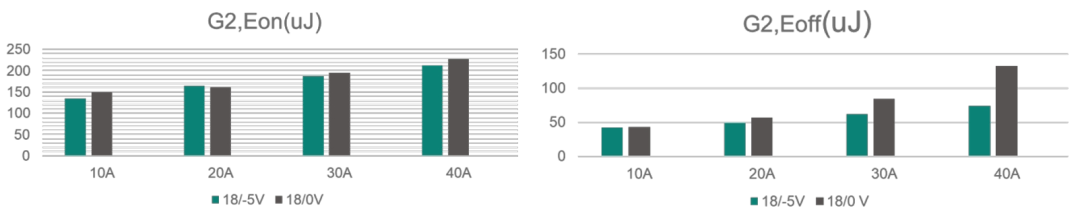

圖5.不同漏極電流下的開關損耗比較

此外，當漏極電流保持在20A并增大柵極電阻時，當使用10Ω柵極電阻時，關斷損耗降低了44%。

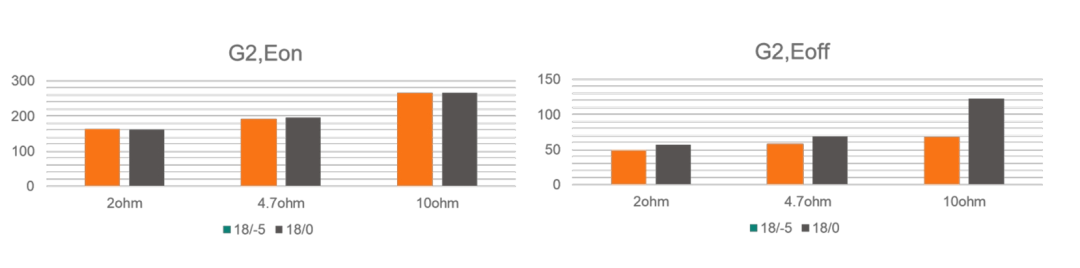

圖6.不同柵極電阻下的開關損耗比較

通過比較分析G1和G2器件在相同工作條件下的開關波形，可以發現它們的瞬態行為存在明顯差異。在接通瞬態期間，G2器件比G1器件表現出更明顯的振蕩，這可歸因于其更高的di/dt和dv/dt特性。然而，盡管振蕩加劇G2器件的開關行為仍然控制得很好。

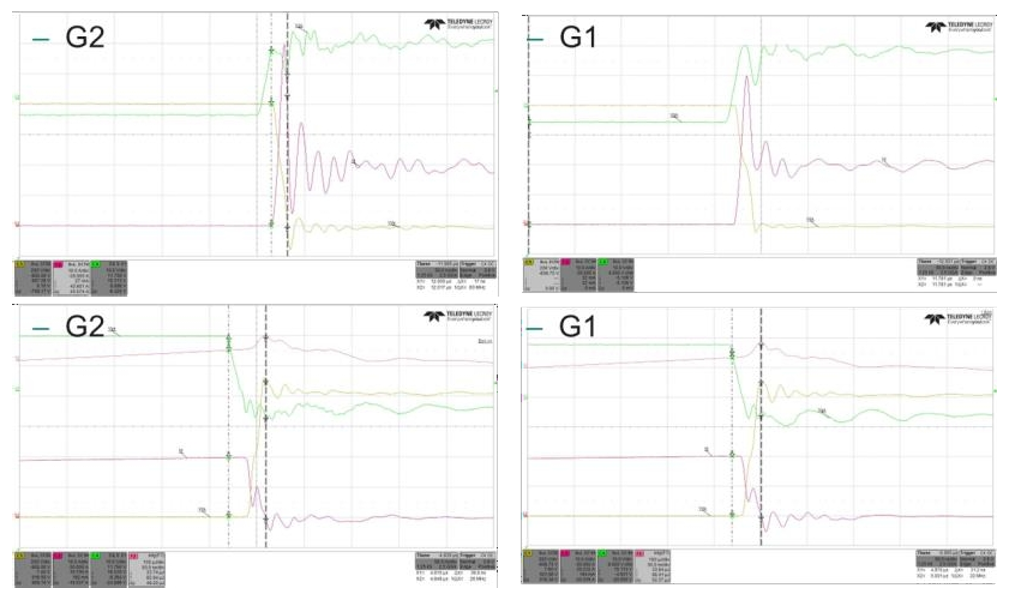

圖7.CoolSiC G1和G2的波形比較

結論

總之，CoolSiC G2 MOSFET與其前身G1相比，在性能和效率方面都有顯著提高。憑借優化的垂直結構和單元設計，G2器件實現了業內最低的Rsp。此外，該器件還實現了低開關損耗，在硬開關方面表現出優勢。雙脈沖測試結果證實了G2器件的卓越開關性能，與G1相比，開關損耗降低達40%。此外，還研究了關斷電壓對開關損耗的影響，結果表明，當使用-5V關斷電壓時，關斷損耗顯著降低?？傊?，CoolSiC G2 MOSFET能夠加速設計成本更優化、更高效、更緊湊、更可靠的系統，是電力電子行業極具吸引力的解決方案。
