400V SiC MOSFET技術可以實現更低的開關損耗和導通損耗。簡要介紹了該器件的概念和特性。在用于服務器應用的電源(PSU)中對其優勢進行了研究，該電源在176V-265V交流輸入和50V輸出電壓下可提供3.3kW的功率。該設備采用三電平飛跨電容圖騰柱PFC。文中討論了啟動期間對飛跨電容充電的注意事項。PSU的尺寸為72mmx40mmx192mm，在230VAC輸入電壓下，PSU總峰值效率超過97.6%，功率密度大于100W/in3。

簡介

服務器和電信應用的發展趨勢是功率密度不斷提高。例如，開放計算項目（OCP）的服務器電源裝置（PSU）規范在去年將功率密度提高了1.5倍[1]，[2]。為了滿足這些功率密度要求，我們需要縮小所有元件的尺寸，尤其是無源元件。隨著新型400V SiC MOSFET的問世，可實現兼具更小的導通電阻，更小的柵極電荷，輸出電荷和反向恢復電荷，以及實現輸出電容，米勒電容（漏極與門級之間的電容）與漏極電壓之間更好的線性關系的功率半導體器件[3]。與之相連的超低開關損耗和傳導損耗有望明顯提高系統效率和功率密度，并使這些器件完美地適用于輸入電壓有效值高達350 V AC的三電平拓?fù)浣Y(jié)構[3]。文獻[4]中介紹的服務器PSU就是一個可實現功率密度和所需性能的范例。它采用了交錯圖騰柱PFC，從而縮小了EMI濾波器的尺寸，采用了高頻（500 kHz）LLC設計，并在PCB變壓器中集成了同步整流器(SR)，實現了非常緊湊的DC-DC轉換器解決方案。此外，由于增加了保持時間延長電路，減少了大容量電容器，從而在峰值效率為97.4%的情況下實現了近100 W/in3。該解決方案與使用配備400V SiC MOSFET的三電平飛跨電容器(3LFC)PFC轉換器的實施方案進行了比較，LLC和SR級保持不變。分析了具有高可靠性的三電平飛跨電容PFC電路的主要設計問題。實驗結果表明，PFC扼流圈體積減小，性能提高，峰值效率超過97.6%。

400V SiC MOSFET

圖1給出了遵循先前介紹的設計方法[5]的英飛凌SiC MOSFET晶胞的橫截面示意圖。有源溝道沿a平面排列，以提供最佳的溝道遷移率和最低的界面阱密度。柵極氧化物由深p阱保護，深p阱與半導體表面的源電極相連。由于第二個溝槽側壁與該晶面不重合，因此不用作有源溝道。相反，埋入的p區沿著非活動側壁與源電極相連。這樣就實現了非常緊湊的晶胞設計，并與a面的高溝道遷移率相結合，實現了低特定區域?qū)娮?。雖然這種新型400V MOSFET與之前推出的第一代器件有許多相似之處[5]，但它得益于該技術的不斷改進，從而明顯縮小了晶胞單元間距，改善了溝道特性，并提高了對漂移區特性的控制。此外，還對芯片設計進行了精心優化，以避免不必要的有源面積損失，例如通過優化結終端設計。

圖2比較了新型400V和650V CoolSiC技術的關鍵器件參數。圖3比較了三電平拓?fù)浣Y(jié)構典型條件下的開關損耗。由于兩個器件串聯，因此需要導通電阻為一半的器件。不過，由于FOM更好，器件上的電壓更低，因此開關損耗要低得多。圖4顯示了體二極管在不同漏極電流下的換向波形。測量結果表明，盡管應用了較高的di/dt變化率，但二極管的換向穩定性極佳，反向恢復電荷極低，而且對工作電流的依賴性幾乎可以忽略不計。

圖1.

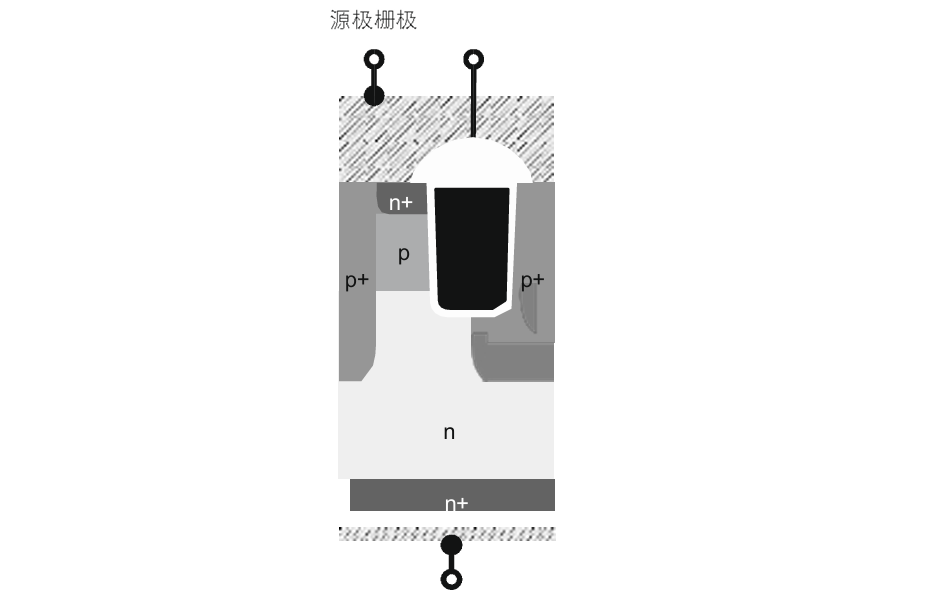

具有非對稱溝道的SiC溝道MOSFET概念

圖2.

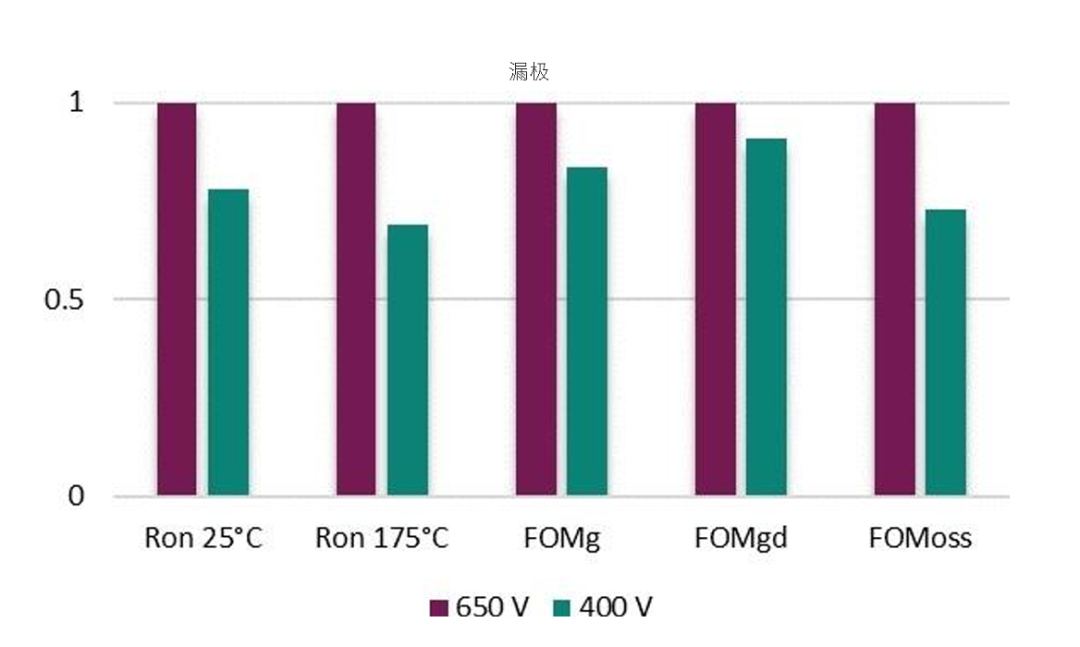

400V技術實現的參數改進（TO-263-3相同芯片尺寸）

圖3.

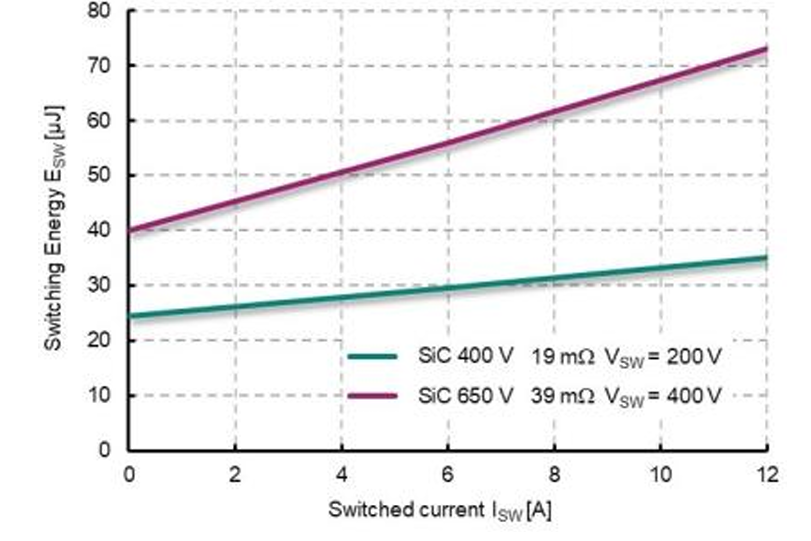

400V和650V SiC MOSFET開關損耗的比較

圖4.

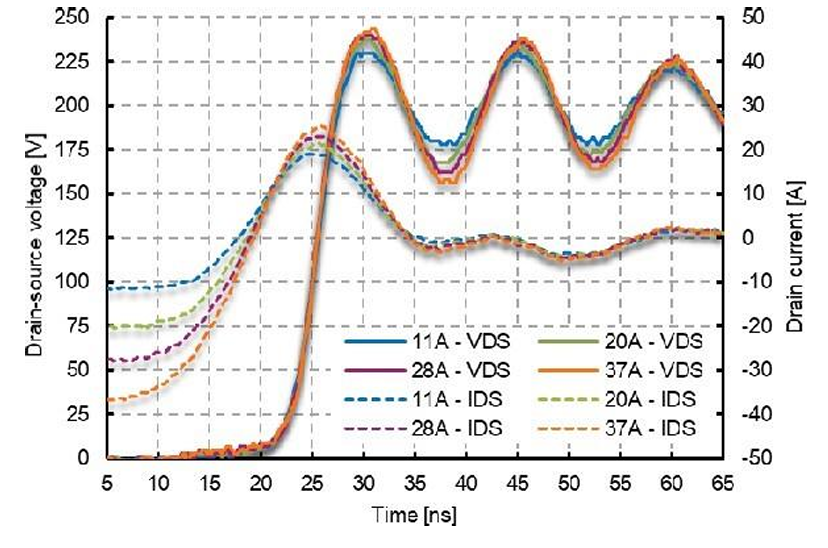

400V SiC-MOSFET體二極管在不同電流下的換向

三電平飛跨電容PFC

多電平拓?fù)浣Y(jié)構是高功率密度設計的理想選擇[4,5]。采用移相調制的飛跨電容器PFC可大大減少PFC扼流圈的體積：實際工作頻率提高一倍，而開關節點上的電壓減半。因此，與兩電平圖騰柱PFC相比，電感可減少75%。盡管在3L-PFC中使用的是額定全電流的單個扼流圈，但與交錯圖騰極相比，PFC扼流圈的體積最多可減少60%，參見圖5。由于兩種拓?fù)浣Y(jié)構的輸入電流相同，因此這兩種解決方案共用相同的EMI濾波器。同樣的方法也適用于母線電容的尺寸，兩種方案都使用了相同的保持?jǐn)U展電路。在減少PFC扼流圈體積的同時，也提高了轉換器的性能。盡管3LFC需要較低的Rdson器件（兩個器件串聯在電感電流通路中），但400V器件的優越性能（圖2）使得輕載到中載的效率得以提高。圖6比較了57mΩ 650V的交錯圖騰極[3]與25mΩ 400V的擬議推薦的3LFC[3]的效率，后者效率提高了0.3%。

啟動過程中的飛跨電容器充電

在使用飛跨電容多電平拓?fù)浣Y(jié)構時，一個主要的問題是飛跨電容（FC）在啟動期間的充電問題，因?yàn)槌潆娐窂奖欢嚯娖浇Y(jié)構的堆疊器件阻擋。不同的應對方案[4,5]都旨在避免在輸入電壓升高時，如果飛跨電容器沒有充電，則功率器件承受的電壓超標的問題。這些解決方案要么需要控制干預并依賴于轉換器的偏置，要么基于無源解決方案，無法在穩態運行期間斷開。在所有情況下，都需要額外的元件（如繼電器、TVS二極管）或修改的調制方案，這對PSU的功率密度和效率都有影響。

圖7展示了另一種在啟動過程中為飛跨電容器充電的解決方案，該方案可將400V SiC器件保持在擊穿電壓（VACpeak=422V時的最大VDS,max=331V）之下。建議的電路由一個電流源組成，在施加交流電壓時為飛跨電容器提供充電路徑。該電流源自動啟用，并在FC電壓達到目標值時禁用。

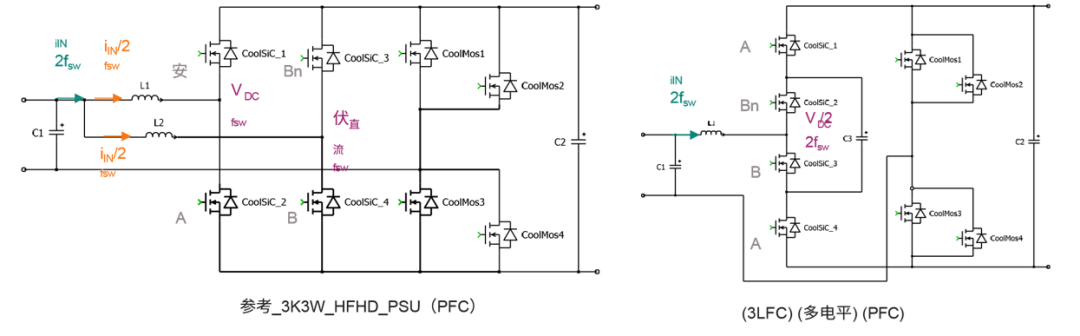

圖5.[3]中實現的交錯圖騰柱PFC與建議的3LFC-PFC的比較

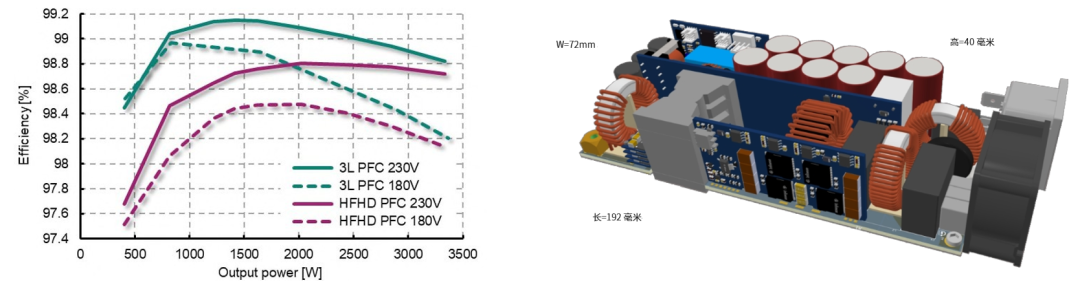

圖6. 采用25mΩ 400V SiC的3LFC-PFC和采用57mΩ 650V SiC的交錯圖騰柱（左）在230 VAC下的PFC測量效率，以及采用3LFC-PFC的3.3kW服務器PSU的3D渲染圖（右）。

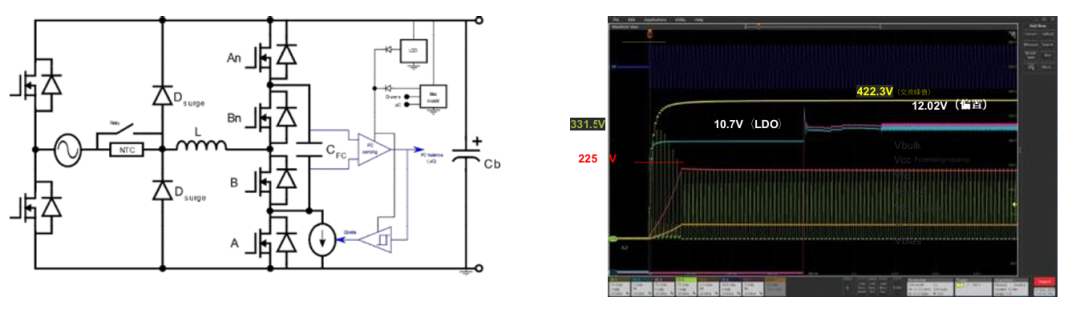

圖7. 3L-PFC啟動（左）和300 VAC測試（右）的擬議解決方案簡圖

該推薦的解決方案獨立于控制，可在穩態運行期間移除。此外，還采用了一個啟動單元（線性穩壓器），以消除對輸入電壓上升時間和偏置轉換器啟動時間的依賴。圖7（右）顯示了300V電壓下的啟動測試波形。建議的解決方案只需很小的面積，就能與飛跨和400V SiC器件集成在電源板上。
