一、場景實施背景

在某工業生產現場，一臺西門子PLC1200控制器被安裝在室內的配電箱中，承擔著整個生產系統的核心控制與數據處理任務，負責協調各設備的運行邏輯和采集關鍵生產數據。

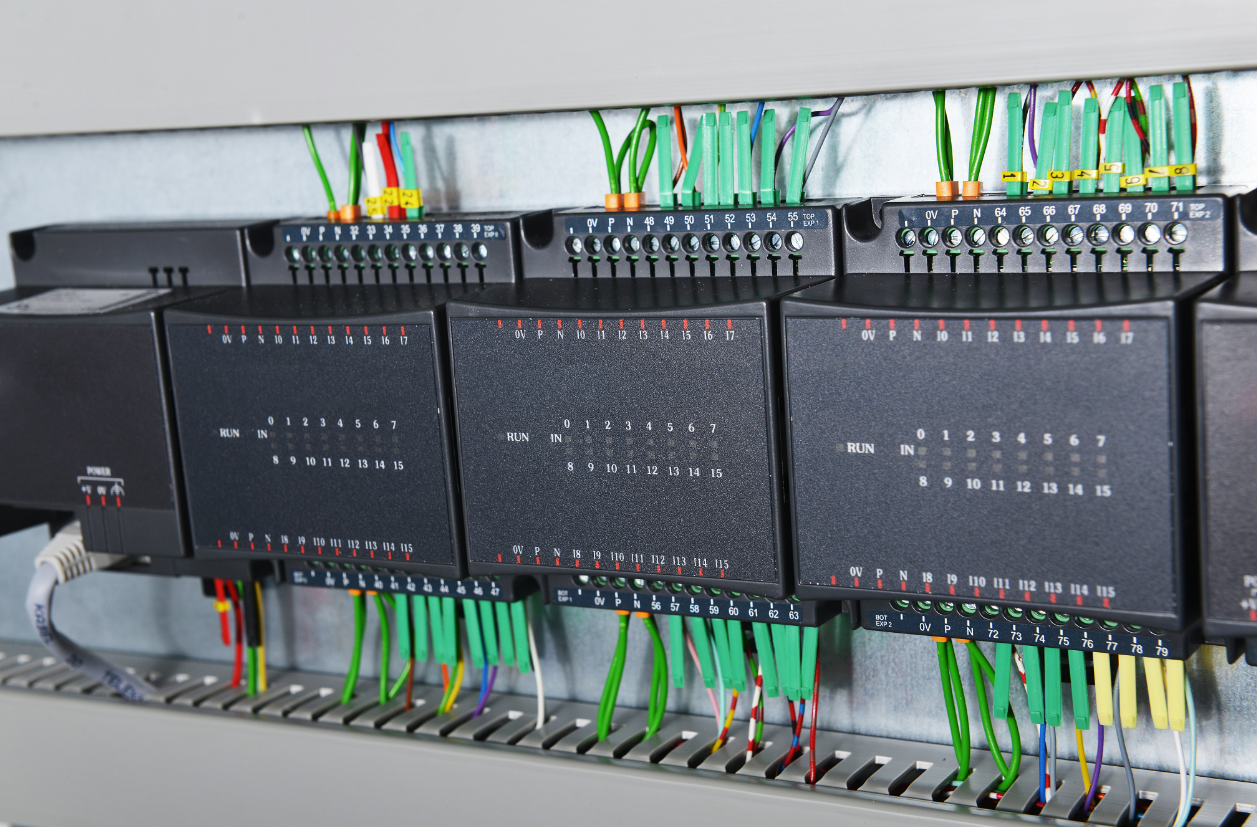

與此同時，多個ET200SP的分布式遠程IO模塊位于3000米外的另一個室內，這些IO模塊用于實時采集現場的各類傳感器信號（如溫度、壓力、流量等）以及執行來自PLC的控制指令，是生產過程中不可或缺的分布式控制節點。

然而，PLC1200與多個ET200SP的分布式遠程IO模塊之間的通訊面臨著嚴峻挑戰。兩者不僅相距3000米，中間還隔著一個體積為10×15×15米的隧道，且相互之間有墻壁阻擋，無法實現可見，采用有線通訊方式需要跨越長距離、穿透障礙物，施工難度極大，成本高昂，因此亟需采用無線通訊方式來實現兩者之間的數據傳輸。

二、項目痛點

1.超遠通訊距離：PLC1200與ET200SP的分布式遠程IO模塊之間距離達到3000米，遠超一般短距離無線通訊技術的有效傳輸范圍，常規無線設備難以在此距離下實現穩定通訊。

2.復雜障礙物阻擋：中間存在墻壁和體積龐大的隧道等障礙物，這些障礙物會嚴重吸收和反射無線信號，導致信號衰減嚴重，常規無線通訊設備無法有效穿透，難以建立可靠的通訊鏈路。

3.不可見性限制：兩者處于相互不可見的狀態，使得點對點的無線信號傳輸路徑被嚴重遮擋，進一步加劇了信號傳輸?shù)碾y度，影響通訊的穩定性和可靠性。

4.多設備通訊需求：需要與多個ET200SP的分布式遠程IO模塊進行通訊，對無線通訊設備的并發處理能力和數據傳輸效率提出了較高要求。

三、遠創智控YC-ETH-Bidge-A無線網橋功能簡介

遠創智控YC-ETH-Bidge-A無線網橋是一款專為工業復雜環境設計的高性能無線傳輸設備，具有以下強大功能：

1.超長距離傳輸：采用高增益天線和先進的無線傳輸技術，能夠在3000米及以上的距離實現穩定的無線通訊，輕松滿足本項目的無線通訊和遠距離傳輸需求。

2.超強障礙物穿透能力：具備強大的信號穿透能力，能夠有效穿透墻壁、隧道等障礙物，確保在復雜環境下信號的穩定傳輸。

3.高穩定性與抗干擾性：采用獨特的抗干擾算法，能夠有效抵御工業現場復雜電磁環境的干擾，保證數據傳輸?shù)臏?zhǔn)確性和實時性，滿足工業控制的嚴苛要求。

4.支持多設備連接：具備良好的并發處理能力，可同時與多個遠程IO模塊進行通訊，滿足本項目中多個ET200SP的分布式遠程IO模塊的連接需求。

5.便捷安裝與配置：設備安裝簡單，配備直觀的配置界面，工作人員可快速完成設備的安裝、調試和參數配置，降低了現場實施的難度。

四、解決方案描述

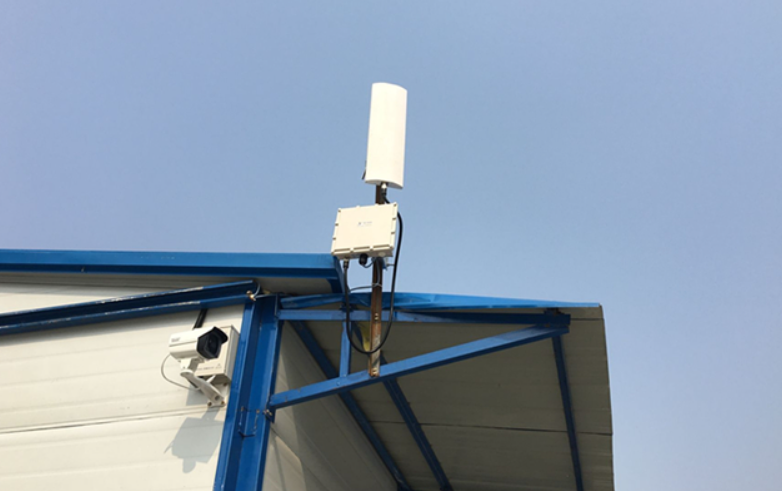

1.設備部署：在PLC1200所在的室內配電箱附近，選擇高處且相對無遮擋的位置安裝一臺遠創智控YC-ETH-Bidge-A無線網橋作為發射端，確保其能夠盡可能多地向接收端方向發射信號；在多個ET200SP的分布式遠程IO模塊所在的室內，同樣選擇合適的高處位置安裝另一臺遠創智控YC-ETH-Bidge-A無線網橋作為接收端，以獲得更好的信號接收效果。

2.網絡連接：通過網線將發射端無線網橋與PLC1200進行連接，使PLC1200的數據能夠傳輸至發射端；將接收端無線網橋通過網線與ET200SP的分布式遠程IO模塊的交換機（若多個IO模塊需集中連接）或直接與各IO模塊連接，構建起完整的無線通訊數據傳輸鏈路。

3.參數配置：對發射端和接收端的無線網橋進行參數配置，設置相同的工作信道、加密方式和密碼等關鍵參數，確保兩者能夠成功建立穩定的通訊連接，實現PLC1200與多個ET200SP的分布式遠程IO模塊之間的數據雙向傳輸。

五、結構拓?fù)鋱D

[西門子PLC1200]----網線----[遠創智控YC-ETH-Bidge-A（發射端）]

|

|無線信號（穿透墻壁、隧道）

|

[遠創智控YC-ETH-Bidge-A（接收端）]----網線----[交換機]

|

+------------------------------+------------------------------+

|||

[ET200SP分布式遠程IO模塊1][ET200SP分布式遠程IO模塊2][ET200SP分布式遠程IO模塊n]

六、實施過程

1.現場詳細勘查：組織專業技術人員對PLC1200和多個ET200SP的分布式遠程IO模塊的安裝位置、中間障礙物的具體分布和特性、現場電磁環境等進行全面、細致的勘查，結合設備性能參數，確定無線網橋的最佳安裝位置和安裝方式。

2.設備安裝固定：按照確定的安裝位置和方式，使用合適的安裝支架將兩臺遠創智控YC-ETH-Bidge-A無線網橋牢固固定，確保設備在工業環境中能夠穩定運行，不受振動等因素影響。同時，連接好網線，保證網線接口牢固可靠。

3.參數配置調試：通過筆記本電腦連接到無線網橋的配置界面，根據現場的無線環境和通訊需求，對信道、加密參數、傳輸速率等進行精確配置。配置完成后，進行初步的通訊測試，檢查發射端和接收端是否能夠正常連接。

4.系統聯調測試：將PLC1200與發射端、多個ET200SP的分布式遠程IO模塊與接收端完全連接后，進行系統聯調。測試PLC1200與各IO模塊之間的數據傳輸是否正常、實時，包括控制指令的下達和傳感器數據的上傳。若發現數據傳輸異常，對設備位置、參數等進行微調，直至通訊穩定。

5.運行監控與驗收：系統聯調通過后，對設備進行為期一段時間的運行監控，觀察其在不同工況下的運行狀態，確保通訊穩定可靠。監控?zé)o問題后，組織項目驗收，正式交付使用，并提供詳細的操作和維護手冊。

七、應用效果

1.通訊穩定可靠：遠創智控YC-ETH-Bidge-A無線網橋成功穿透了墻壁和隧道等障礙物，在3000米的距離上實現了PLC1200與多個ET200SP的分布式遠程IO模塊之間穩定、實時的數據傳輸，數據傳輸準確率達到99.9%以上，滿足工業控制的實時性要求。

2.多設備通訊順暢：該無線網橋出色地滿足了多個ET200SP的分布式遠程IO模塊的并發通訊需求，各模塊之間的數據傳輸互不干擾，運行高效。

3.安裝維護便捷：設備安裝過程簡單快捷，相比有線通訊方式節省了大量的施工時間和成本。日常維護中，通過配置界面可方便地對設備進行監控和參數調整，故障率低，維護成本低。

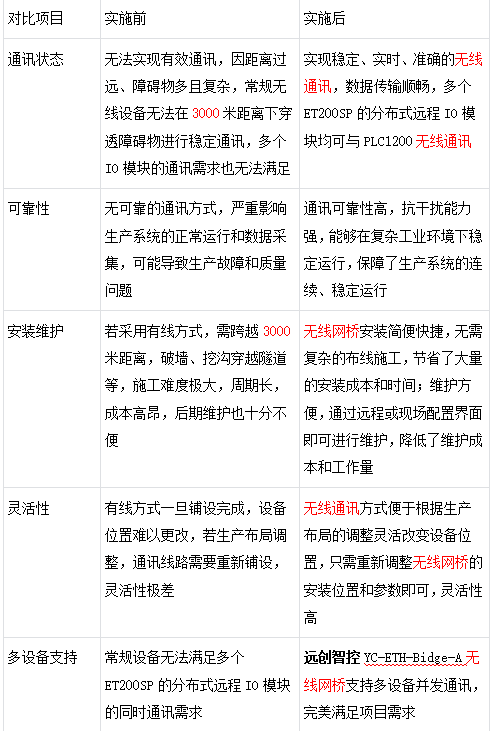

八、項目實施前后效果對比

九、總結

本項目通過采用遠創智控YC-ETH-Bidge-A無線網橋，成功解決了西門子PLC1200與3000米外多個ET200SP分布式遠程IO模塊在有墻壁和隧道阻擋、相互不可見情況下的無線通訊難題。

該方案不僅實現了穩定、實時、準確的數據傳輸，滿足了工業生產對通訊的嚴苛要求，還在安裝成本、施工周期、維護便捷性和系統靈活性等方面展現出顯著優勢。相比傳統的有線通訊方式，極大地降低了實施難度和成本，同時為未來生產布局的調整提供了便利。

遠創智控YC-ETH-Bidge-A無線網橋憑借其超長距離傳輸、超強障礙物穿透能力、高穩定性與抗干擾性以及對多設備連接的良好支持，成為工業復雜環境下實現無線通訊的理想選擇，為類似場景的通訊需求提供了可靠的參考解決方案。
