傾佳電子BTD5452R隔離型門極驅動器及其米勒鉗位機制在高可靠性應用中的創新價值

引言：高可靠性功率系統對門極驅動技術的新挑戰

現代功率電子系統，如光伏逆變器、電機驅動器和儲能變流器（PCS），正朝著高效率、高功率密度和高可靠性的方向快速發展。伴隨著第三代半導體（如碳化硅SiC MOSFET）大量應用，高速、強抗干擾能力的門極驅動方案成為系統成功的關鍵之一。然而，在高壓大電流、高頻開關環境下，功率器件的門極極易受到串擾與短路等極端工況的影響，進而埋下誤導通、短路損毀等系統性風險。因此，創新型門極驅動IC和主動鉗位保護機制逐漸成為業界的研究和應用重點。

傾佳電子代理的BTD5452R隔離型門極驅動器，厚植于基本半導體（BASiC）芯片產品和應用技術多年積淀，在高速、強噪聲環境下的抗串擾保護和短路安全設計領域獨樹一幟。其集成的米勒鉗位功能，尤以高開關頻率與單極供電易用性，成為SiC MOSFET、IGBT等器件的理想配套驅動芯片。本文將結合文件資料和最新行業技術研究，系統解析BTD5452R及其米勒鉗位機制，在高速開關與短路保護方向的技術原理、工程價值、典型應用和行業標桿對比。

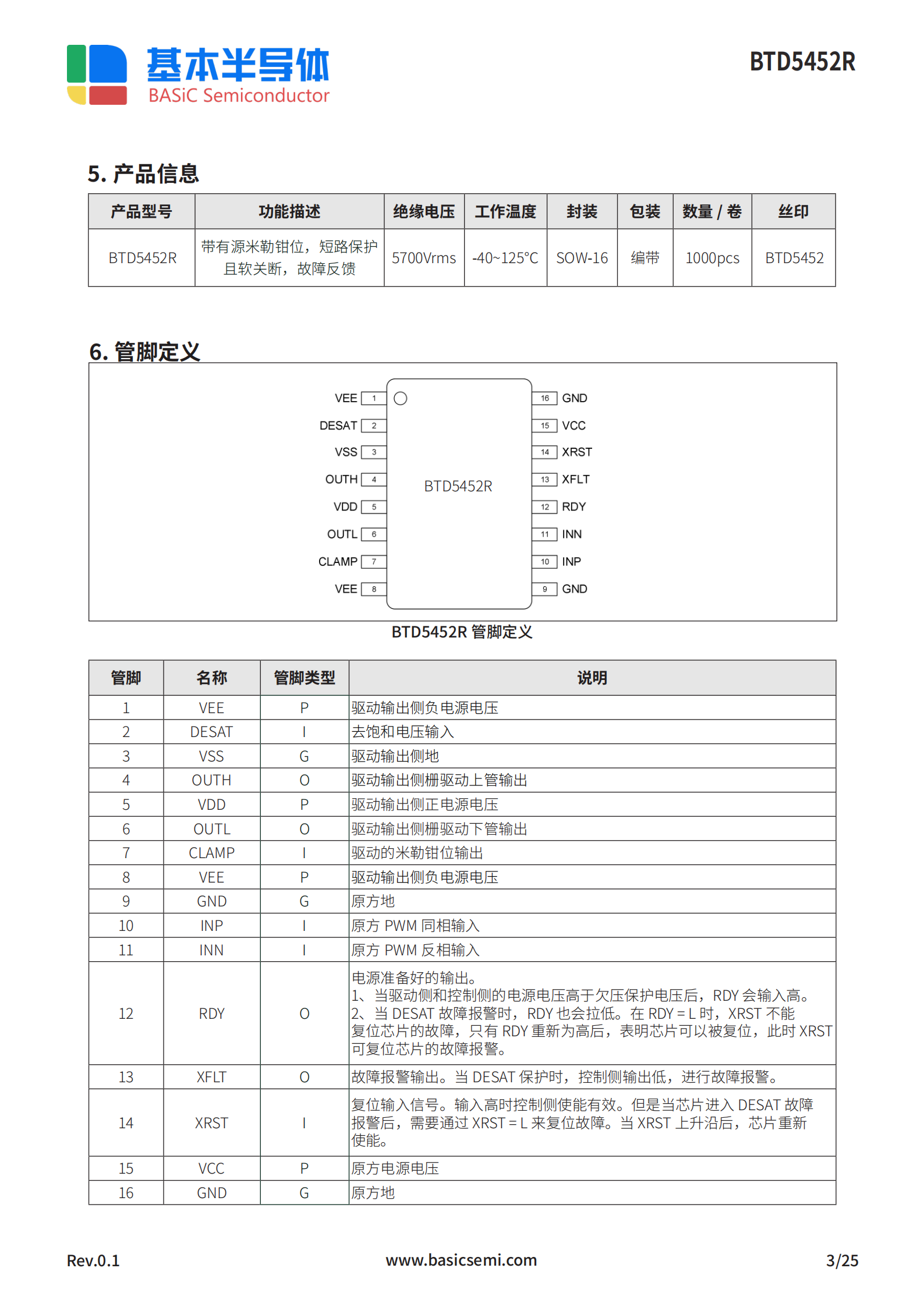

BTD5452R隔離型門極驅動器概述

芯片定位與產品用途

BTD5452R系基本半導體自主研發的新一代隔離型門極驅動IC，采用高集成度單芯片方案，主打高可靠性、高電壓大功率、高速開關場景下的功率器件柵極驅動。其面向SiC MOSFET、IGBT、功率MOSFET等多類器件，廣泛應用于光伏逆變器、工業電機驅動、儲能PCS、UPS、充電樁、變頻器等對安全性、響應速度和EMC有極高要求的場合。

BTD5452R設計特性

1. 真正的隔離型門極驅動

BTD5452R采用磁耦隔離技術，有效隔離主控邏輯與高壓功率回路。其隔離耐壓高達數千伏，滿足工業級和能源級應用對安全標準的嚴格要求。隔離設計不僅防止了控制側受到主回路過壓、共模干擾的影響，還保障了人員操作安全。

2. 米勒鉗位技術主動防護

芯片集成有源米勒鉗位（Active Miller Clamp，AMC）功能，在高速開關周期內自動監控并鉗位門極電位，強力抑制因米勒電流導致的誤導通現象，是目前高頻高壓功率器件驅動的必備功能之一。

3. 雙通道大電流馭動

BTD5452R支持高峰值灌拉電流設計，可驅動大功率模塊，峰值灌拉電流典型值達到10A以上，保障了SiC MOSFET等大門極器件的快速開關和低損耗轉換。

4. 欠壓與短路（退飽和）保護

芯片內置上電檢測、欠壓鎖定（UVLO）與退飽和（DESAT）短路保護機制，能在器件異?；蜇撦d短路時立即進入安全關斷或軟關斷狀態，極大降低了器件損毀風險。

5. 高頻高速與低延遲

該芯片支持高開關頻率（>200kHz），優良的傳播延遲匹配（典型<100ns），滿足高效率、高功率密度變換器對于動態響應的極致需求。

6. 簡便的系統集成

BTD5452R采用行業標準封裝，外圍元件精簡，易于布局和量產。其支持單極/雙極供電，便于高壓系統系統級EMC方案落地。

米勒鉗位機制原理與工程價值

米勒效應和柵極串擾問題機理

在高速半橋、全橋、三電平等多電平功率拓撲結構中，上下橋臂的功率開關器件（MOSFET/IGBT/SiC FET）輪流導通關斷。由于器件內部柵-漏（集）間寄生電容CGD（Cgc，俗稱米勒電容），當橋臂另一管快速開關時，其Vds/Vce的高dV/dt電壓變化通過米勒電容直接耦合到本管門極：

此時，米勒電容上形成的位移電流流經門極驅動回路，在關斷門極上產生電壓躍升。當該電壓超過門極閾值（Vgs(th)），可能導致本應關斷的器件被無意“激活”——即誤導通（Crosstalk turn-on）。

若上下管同時導通，容易引發橋臂直通短路和災難性損毀。

SiC MOSFET、IGBT較Silicon MOSFET具有更低的柵極閾值電壓、更高的開關速度和dv/dt，因此在使用普通驅動IC時風險更高，對米勒抑制更加敏感3。

米勒鉗位工作機制

有源米勒鉗位功能通常由如下原理實現：

在門極與源極（或發射極）之間并聯一只受控N溝MOSFET或BJT。當驅動信號“關斷”后，一旦門極電壓低于某一閾值（如2V），該鉗位管被自動激活，形成低阻抗“短路通道”，直接將米勒電流分流至地線。

當器件需“開通”時，該MOSFET/BJT由驅動IC自動閉斷，不影響正常門極控制。

這種“智能鉗位”方式能高效抑制串擾電流引發的門極抬升，有效消除誤導通隱患，對實現高速、直通、薄弱保護的電路環境尤為關鍵。

米勒鉗位與傳統措施對比優勢

米勒鉗位在不影響開關速度和損耗的前提下顯著提升抗串擾能力，同時簡化了系統對負壓電源和外圍電容的依賴，因此被現代功率電子驅動IC普遍采納。BTD5452R的米勒鉗位為工程師避免直通與誤開通風險提供了高性價比的技術保障。

串擾生成與米勒鉗位抑制技術分析

串擾（Crosstalk）現象的起因與危害

在半橋等拓撲中，伴隨著主開關動作會通過米勒電容CGD將高dV/dt噪聲注入對管門極。此電流在門極驅動電阻與印刷線路（PCB走線）寄生電感上形成附加電壓，使得本應關斷的管柵極電壓上升，進而誤導通。嚴重時將導致：

上下臂同時導通形成直通短路，燒毀功率器件或驅動芯片

并發EMI（電磁干擾）加劇，復雜系統穩定性下降

工作頻率受限，系統效率低下

此類現象在SiC MOSFET開關距離數十V/ns以上電壓斜率尤為嚴重，是應用痛點。

米勒鉗位在抑制串擾中的作用

BTD5452R所集成的米勒鉗位回路，在功率管關斷期間被自動激活。米勒電流產生時，會被鉗位管直接分流到低阻抗地線，繞過門極驅動電阻，此時門極電壓被強力固定在低電平，使即使在超高dv/dt環境下也難以被拉高至誤導通閾值。鉗位路徑的低阻抗起到穩壓和泄放雙重作用，有效防止了門極跨越件閾值，消除了直通隱患。

工程實測表明，米勒鉗位能將高達40A/800V、Vds高dv/dt下的門極誤導通幾乎完全抑制，相比負壓關斷或增加Rgoff阻值方案，有更優的開關速度和穩定性，是高頻高密度系統的首選技術路徑。

米勒鉗位在短路與退飽和保護中的技術價值

短路故障的檢測與響應機制

功率開關閉環中常見的短路類型分為兩類：

一類短路：主電路無感或微感短路，如上下臂直通。短路電流急劇上升，數微秒內可達器件極限，不及時關斷易炸管。

二類短路：由負載或外部引起的小感應短路，電流上升較慢但持續能量大，同樣危害嚴重。

短路檢測多采用退飽和（DESAT）保護，即檢測功率管Vds或Vce電壓，當出現異常升高（代表器件退出飽和進入線性區）時，驅動器緊急啟動軟關斷操作——用“軟回拉”門極電壓降低電流，然后斷開驅動，避免巨大電流/電壓同時加載造成器件損傷。

米勒鉗位在短路情況下的功能

在短路（退飽和）檢測后的關斷過程中，傳統設計若門極開路或阻抗太大，殘存的米勒電流及系統噪聲有可能讓器件無法徹底關閉，甚至在器件即將關斷時又再次誤開啟，加劇損毀。米勒鉗位在驅動信號關閉和退飽和保護流程中始終保持低阻抗泄放路徑，確保關斷動作“干凈徹底”，大幅提升了短路異常工況下的可靠性和安全性。

BTD5452R的退飽和保護+米勒鉗位雙機制，既可在短路早期讓門極受控“緩慢回拉”，又能在釋放門極時“穩態捕捉殘余米勒電流”，最大程度防止高能尾流損傷，極大地拓寬了功率模塊在極端工況下的生存能力。

BTD5452R在高速開關環境下的性能表現

高速開關對門極驅動的嚴苛要求

SiC MOSFET等第三代半導體器件因其高速低損特點，開關頻率動輒高達數百kHz，且通斷過程dV/dt高達幾十V/ns。驅動芯片此時需滿足：

足夠大的灌拉電流能力（支持大門極電容的快速充電放電）

低傳播時延和窄死區配合（提升并聯匹配，杜絕上下臂直通）

嚴格的EMI噪聲管控（防止EMC問題傳導至系統主控側）

BTD5452R的高電流輸出能力和0~30V寬工作電壓窗口，適配市面上絕大多數高頻SiC/IGBT器件。其米勒鉗位機制可在極短延時內響應門極回路電壓變化，實現高速鉗位，有效保障了高速切換期間的堅強防護，支持系統頻率和功率密度的極限提升。

BTD5452R在功率器件退飽和狀態下的保護特性

退飽和狀態（Desaturation）常見于器件短路或超載瞬間。此時若沒有及時、柔性的門極保護，極易因電流驟升、過壓、能量積聚等導致器件瞬間炸裂，甚至危及主控及周邊負載。BTD5452R不僅可在微秒級識別退飽和異常，還同步激活門極米勒鉗位，協助“緩關斷”過程，將巨大尾流電流有效分流分散，盡最大努力保全器件。

同時，BTD5452R對異常事件的響應策略可集成系統級報警、斷電、保護等連鎖動作，顯著提升工程安全性，為新能源、電驅等大功率系統的應用推廣保駕護航。

BTD5452R優勢在高可靠性應用中的案例分析

光伏逆變器領域的應用亮點

光伏逆變器對門極驅動有雙重極端——高電壓、強干擾和大功率多路并聯的高頻環境。日益流行的組串式/集中式光伏系統廣泛使用SiC MOSFET模塊，其高壓全橋結構的串擾及直通風險尤為突出8。

BTD5452R的案例表明，通過集成米勒鉗位與短路保護功能：

大幅減小柵極尖峰，使下管處于強制低阻抗關斷通道，即使極端工況下也不會誤導通

支持組串模塊化設計，方便多路并聯系統的防誤觸發設計

與MPPT、過溫保護、電弧檢測等系統級功能同步，綜合提升系統安全可靠性

高端光伏逆變器廠商在實際測試中通過BTD5452R能將誤導通率降到近零，同時支持>100kW大功率運行和高達800V直流母線，充分彰顯其工業級防護價值。

電機驅動中的典型應用

工業電機尤其是高性能伺服、壓縮機、牽引系統廣泛采用基于SiC/IGBT的三相全橋/兩電平/三電平變頻器架構。大電流、大dv/dt的強力切換會誘發猛烈串擾脈沖，易造成中間橋臂誤導通和異常電磁噪聲，嚴重時造成主電機“拉弧”或整機死機9。

BTD5452R集成的米勒鉗位一方面穩固鎖死關斷狀態，另一方面輔以欠壓短路鎖存極大提升了整個驅動鏈路的魯棒性。針對電機長線驅動、大幅變化的負載波動環境，其可靠的抗串擾、寬工作電壓和高驅動能力，極為適配現代高性能變頻器與伺服驅動架構。

儲能PCS系統中的高可靠性防護

儲能PCS（Power Conversion System）承擔著雙向電能流變換，是工商業儲能和微電網系統的核心。主流方案中，采用多級拓撲和大容量碳化硅MOSFET并聯，以達到120kW及以上的功率輸出標準。此時，各級之間因高頻切換和多層隔離，極其容易受串擾影響，且對直通/短路事件的抗擊能力要求極高2。

BTD5452R方案在PCS中的典型表現為：

支持大功率模塊并聯，米勒鉗位有效承擔每個橋臂的突發抬升電流，消除誤導通

與退飽和保護電路協同，有效捕獲和緩釋短路/過載帶來的尾流能量

兼容儲能系統多種通信、遠程監控與健康狀態互鎖要求，極致提升PCS系統級可靠性

實際工程應用中，125kW商用儲能PCS采用BASiC碳化硅MOSFET及BTD5452R組合方案，在80℃高溫滿載、強噪聲環境下，依然保持低損耗、安全切換與高故障自愈率，助力核心系統長期穩定運行。

BTB5452R米勒鉗位在不同高可靠性應用場景的效益對比

表述說明：

在光伏逆變器領域，BTD5452R的米勒鉗位機制可極大降低大功率逆變橋臂在快速并網切換過程中的誤導通概率，提升系統防直通短路、抗電磁干擾能力，讓逆變器具備更高的能源轉換效率和并網穩定性。

工業電機驅動場景下，得益于米勒鉗位的主動泄放，BTD5452R能應對高動態負載下橋臂正在/待關斷期間的瞬時尖峰，有效防止直通，并為長線驅動/抗擾需求提供堅實電氣基礎。

在儲能PCS等高可靠性系統，米勒鉗位聯合軟關斷與短路檢測，不僅保障了大容量功率器件系統的動態安全，還延長了核心部件的使用壽命，顯著降低了關鍵設備的損毀風險和運維成本。

行業對比：米勒鉗位特性與其他驅動IC方案

國際主流SiC/IGBT驅動IC如TI ISO5452、Infineon 1ED系列、ST Micro等均集成了米勒鉗位及DESAT短路保護。BTD5452R在鉗位管響應速度、驅動電流能力及國產化定制適應性上優勢突出：

BTD5452R提供更大驅動電流，更適合國產SiC MOSFET大門極電荷特性的匹配。

鉗位動作門檻電壓更低，縮短了實際門極泄放閉合的延時時間，

集成度高，外圍電路簡化，適合批量國產功率器件配套，成本性價比突出【。

而部分早期或低端驅動IC通常僅支持簡單的“門極拉低”保護，或者依賴外部負壓供電與手動Rgoff調整，已難以滿足新一代高性能SiC/IGBT系統的多場景安全和高速開關需求。

未來趨勢與工程建議

隨著高壓功率器件的性能提升和下游對系統級可靠性的極致要求，具有米勒鉗位和多層次智能保護的門極驅動IC將成為新能源及高端工業的標準配置。以BTD5452R為代表的高集成國產驅動芯片，已在多個領域成功落地，并逐步在工程實踐中形成配套方案“標配”趨勢：

對于多路并聯、大容量場景，建議充分發掘BTD5452R米勒鉗位與退飽和保護的協同優勢，提升系統級冗余和安全系數；

推動國產化功率器件&門極驅動芯片的深度適配與一體化設計，期待后續芯片版本在智能化、遠程診斷和多協議兼容上持續迭代升級。
