隨著新能源汽車與低空經濟領域新能源技術的快速發展，鋰電池與燃料電池的混合能源系統(氫電混合系統)正成為提升能量效率、延長續航能力的重要解決方案。

在新能源系統中，鋰電池具備高功率密度，可快速響應瞬態大電流需求(如加速、制動能量回收)，適用于短時高功率場景。而燃料電池憑借高能量密度，能夠提供長時間穩定供電(如巡航階段)，顯著提升系統續航能力并減少充電/加氫頻次。

01氫電混合系統

將鋰電池與燃料電池二者合而為一的氫電混合系統具有以下核心優勢：

1、續航與效率的平衡：燃料電池的持續供能可彌補鋰電池能量密度不足的問題，而鋰電池的高功率特性則能覆蓋燃料電池動態響應慢的短板，尤其適合eVTOL、長途重卡等高能耗場景。

2、環保與可持續性：氫燃料電池的排放僅為水，結合綠氫制備技術，可真正實現零碳循環，符合全球減碳趨勢。

3、系統冗余與可靠性：雙能源架構可通過故障切換提升安全性，例如在燃料電池故障時，鋰電池可臨時接管負載，保障關鍵任務(如飛行器應急著陸)。

02行業需求與測試挑戰

為驗證氫電混合系統的性能，測試平臺需滿足以下核心需求：

1、動態工況模擬：

模擬鋰電池的快速充放電循環(如SOC 20%-80%高頻切換)與燃料電池的慢速響應特性(秒級功率調整)，以復現真實運行場景。

2、能量分配策略驗證：

優化不同負載條件下雙能源的功率分配比例(如爬坡時鋰電池主供、巡航時燃料電池主供)，確保效率最大化。

3、故障容錯測試：

模擬單能源失效(如燃料電池供氫中斷)時，另一能源的無縫補償能力。

03ITECH解決方案

氫電混合動力系統的測試及驗證，尤其需要對于鋰電池及燃料電池特性的仿真及測試。ITECH獨特的雙通道電源IT6600C系列的核心特性與上述需求高度匹配：

1、超高硬件性能：

雙通道獨立控制，通道1模擬鋰電池，通道2模擬燃料電池，可獨立設置電壓/電流曲線及電池模型。電壓覆蓋800V、1500V平臺，功率可擴展至10MW。

2、專業仿真能力：

獨立模式：兩通道完全隔離，模擬不同能源特性。

串聯/并聯模式：驗證高壓或大電流混合輸出場景。

電池模型功能：預置燃料電池的電壓-電流極化曲線或鋰電池的SOC-電壓曲線。

通道1（鋰電池模擬）：

放電曲線：通過內置電池模型或BSS2000電池模擬器軟件根據SOC設置電壓變化。

動態響應：模擬制動能量回收時，電流從充電到放電階躍變化。

通道2（燃料電池模擬）：

電壓-電流極化曲線：通過FCS3000燃料電池模擬器軟件輸入燃料電池的典型V-I特性。

慢速調整：模擬燃料電池的“氣體供給延遲”，電流上升速率可調。

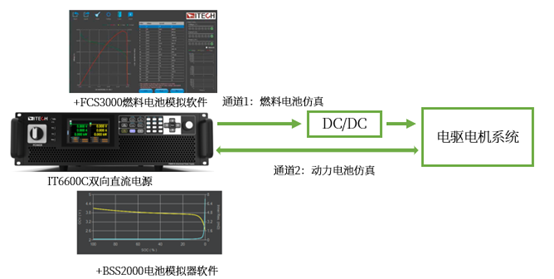

IT6600C雙通道測試原理圖

ITECH IT6600C雙通道電源通過靈活的雙通道協同控制適配鋰電池+燃料電池的混合能源測試需求，高效集成及高速高精度，滿足從組件級到系統級測試。該解決方案為新能源混合系統的研發提供了可靠的測試手段，助力清潔能源在交通領域的快速落地。
