傾佳電子DPT雙脈沖測試：從原理、應用到SiC MOSFET功率器件在電力電子領域中的深層意義

傾佳電子旨在全面剖析雙脈沖測試（DPT）作為功率半導體動態性能評估黃金標準的核心價值。傾佳電子將從DPT的起源、電路原理與精確測量方法入手，深入探討其在評估碳化硅（SiC）MOSFET功率器件時的獨特意義。我們將重點分析SiC器件的開關損耗、體二極管反向恢復、米勒效應等關鍵動態特性，并結合基本半導體（BASiC Semiconductor）提供的產品數據與仿真結果，闡述DPT如何為高可靠性、高功率密度電力電子應用（如儲能PCS和工業電源）提供關鍵的設計依據和性能驗證。傾佳電子最后將展望DPT在未來功率半導體技術發展中的演進趨勢。

第一部分：雙脈沖測試（DPT）的起源與技術基礎

1.1 雙脈沖測試的由來與行業地位

雙脈沖測試（DPT）作為一項評估功率器件動態性能的基石技術，其誕生并非偶然，而是源于電力電子行業對高效率和高功率密度不懈追求下的必然產物。在功率轉換器設計中，理想的開關器件應能在“開”和“關”兩種狀態之間瞬間切換，且不產生任何功率損耗。然而，在實際應用中，功率器件在從“關”到“開”（開通）和從“開”到“關”（關斷）的轉換過程中會因其非理想特性而耗散能量，這部分能量即為開關損耗。傳統的靜態參數測試方法，如測量直流電阻、漏電流和擊穿電壓等，雖然能夠表征器件的基本電學性能，但無法準確捕捉器件在動態切換過程中的復雜行為和能量損失，因此難以滿足現代高頻電力電子應用的設計需求 。

為解決這一挑戰，業界逐步發展并認可了雙脈沖測試作為測量功率半導體開關參數和評估其動態行為的首選標準方法。該方法能夠精確測量器件在開通和關斷過程中的能量損耗，以及反向恢復參數，從而為設計工程師提供關鍵數據，以最大程度地減少開關損耗，設計出更高效的轉換器 。特別是在采用碳化硅（SiC）和氮化鎵（GaN）等第三代半導體器件的高速開關應用中，DPT的重要性尤為突出，它不僅能夠評估器件本身的開關特性，還能有效評估體二極管或與之并用的快速恢復二極管（FRD）的反向恢復特性，這對于分析和優化橋式電路的整體損耗至關重要 。

1.2 雙脈沖測試的電路原理與實施方法

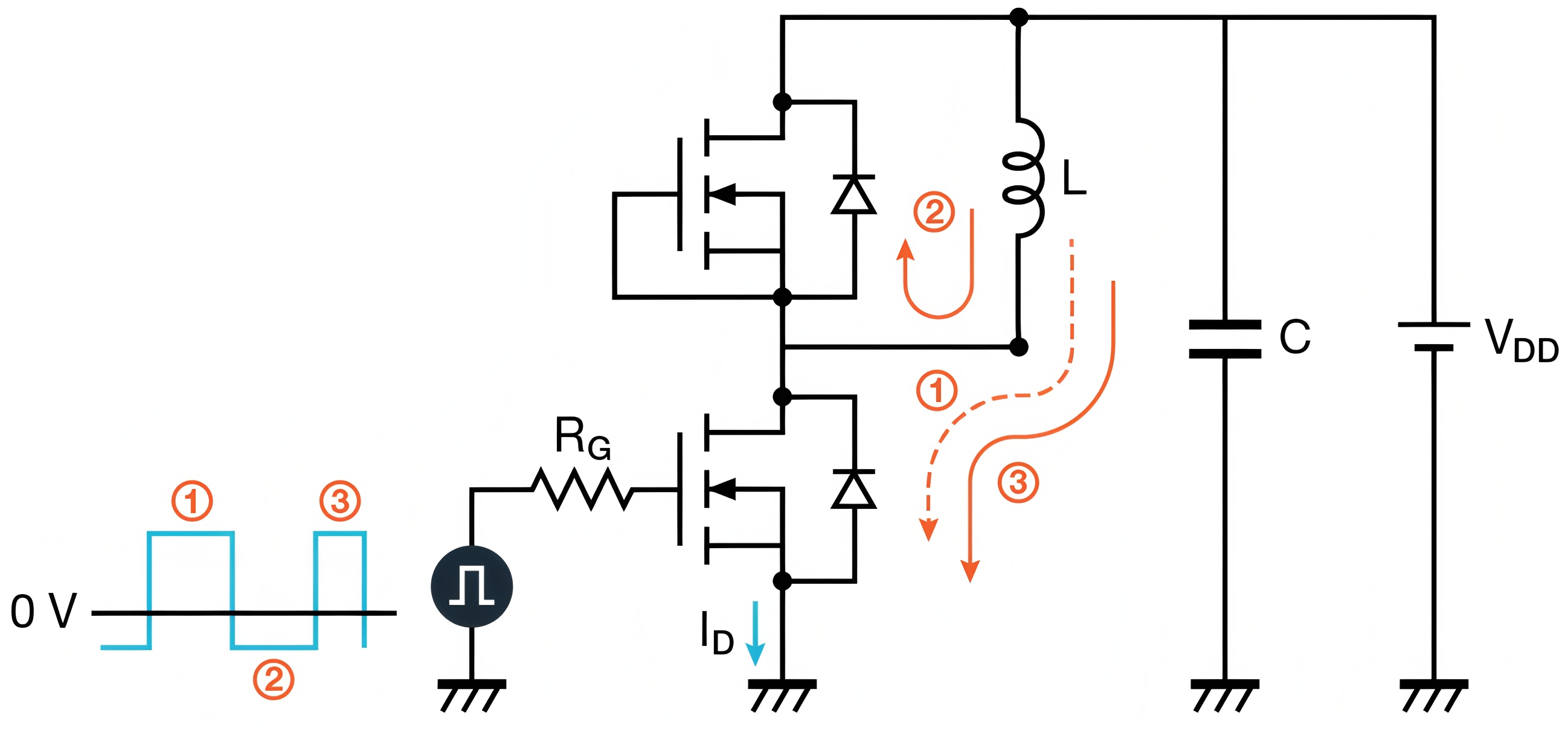

雙脈沖測試的核心優勢在于其巧妙的電路拓?fù)浜烷T極脈沖時序設計，能夠?qū)?fù)雜的開關過程分解為可控、可重復的獨立事件，從而實現對瞬態行為的精確測量。一個典型的DPT電路拓?fù)渫ǔ２捎冒霕蚋行载?fù)載結構，包括一個直流電源（VDC?）、一個感性負載（Lload?）、一個上橋臂MOSFET（或IGBT）和一個下橋臂MOSFET（作為待測器件，DUT） 。

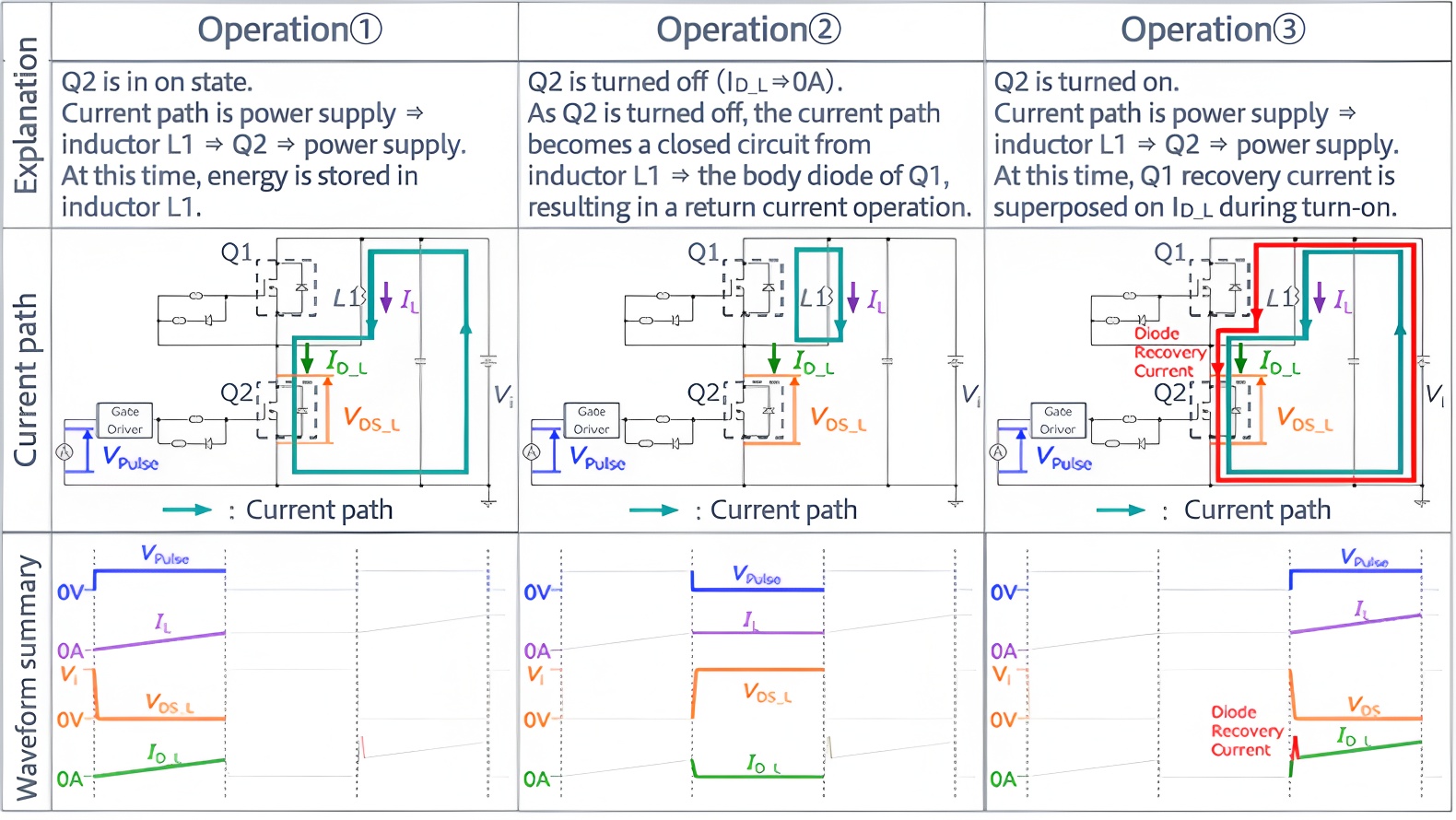

測試過程通常分為以下三個階段，由一系列精心設計的門極脈沖來驅動：

1. 第一脈沖階段 ：向DUT的門極施加一個足夠?qū)挼碾妷好}沖。DUT開通，電流(ID ? )線性上升并流過感性負載Lload?，將能量儲存在電感中。當?shù)谝粋€(gè)脈沖結束后，DUT關斷，此時電感中的電流通過上橋臂MOSFET的體二極管續流。此階段的目的是建立一個穩定的初始電流值，為后續的精確測量做準備 。
3. 關斷測量階段 ：在第一個脈沖結束后，DUT關斷。在這一瞬態過程中，通過示波器精確捕捉DUT的漏源電壓(VDS?)和漏極電流(ID ? )波形，可以計算出關斷延遲時間(td**(off**) ? )、下降時間(tf ? )以及關斷能量(Eoff?) 。
5. 第二脈沖階段（開通與恢復測量） ：在電流持續通過上橋臂體二極管續流期間，向DUT施加一個窄脈沖。DUT再次開通，電流從上橋臂體二極管轉移至DUT。在這一過程中，上橋臂體二極管會從導通狀態進入反向恢復階段，產生反向恢復電流(Irrm?)。通過測量波形，可以提取開通延遲時間(td**(on**) ? )、上升時間(tr ? )以及開通能量(Eon?)。同時，還能精確量化上管體二極管的反向恢復特性，包括反向恢復電荷(Qrr ? )和反向恢復能量(Err ? ) 。


DPT方法的精髓在于其“雙脈沖”設計，它將復雜的動態測量過程解耦。第一個脈沖用于將電感電流預熱到目標值，而第二個窄脈沖則在電流已穩定的情況下觸發開通和恢復過程，從而避免了單脈沖測試中電流和電壓同時變化的復雜性，極大地提高了測量的可重復性和準確性。這種方法使得工程師能夠從波形中提取高精度的瞬態參數，為構建仿真模型和優化電路設計提供了堅實的數據基礎。

第二部分：雙脈沖測試在SiC MOSFET評估中的核心意義

2.1 SiC MOSFET與傳統Si器件的開關特性對比

雙脈沖測試的價值在評估碳化硅（SiC）MOSFET時得到了淋漓盡致的體現。SiC作為第三代半導體材料，其寬禁帶、高擊穿電場和高熱導率等固有優勢，使得SiC MOSFET在開關性能上遠超傳統的硅（Si）基IGBT。DPT作為動態性能評估的黃金標準，是量化和驗證這些優勢的唯一可靠手段。

SiC MOSFET擁有更小的寄生電容和更低的內部電阻，使其能夠?qū)崿F(xiàn)比IGBT快得多的開關速度。根據測試數據，SiC器件的開通和關斷過程中的電流變化率（di/dt）和電壓變化率（dv/dt）可以遠高于Si-IGBT ^7^。例如，在針對BASiC BMF540R12KA3模塊的雙脈沖測試中，其在25**°**C下的開通di/dt可達5.46 kA/us 。這種極高的開關速度直接轉化為系統層面的優勢。在功率轉換器的損耗構成中，開關損耗與開關頻率成正比，而導通損耗與電流平方和導通電阻成正比。SiC器件憑借其出色的開關性能，極大地降低了開關損耗，從而使得系統能夠工作在更高的開關頻率下。

DPT的實測數據和基于DPT數據的仿真結果都證實了這一點。在一個20kW工業焊機應用中，BASiC的SiC MOSFET半橋模塊BMF80R12RA3在開關頻率提高到80kHz（遠高于IGBT時代的20kHz）的情況下，其總損耗僅為1200V/100A IGBT模塊的一半左右，整機效率提高了近1.58個百分點。這種性能上的巨大飛躍，使得系統能夠在保持相同輸出功率的同時，大幅減小無源器件（如電感、變壓器）的體積，最終提升系統的功率密度，減小設備尺寸。例如，在125kW工商業儲能PCS中，采用SiC器件后，整機尺寸從
780 × 220 ×485mm縮小至 680 × 220 ×520mm，模塊功率密度提升了25%以上 。

2.2 開關損耗（Eon?，Eoff?）的精確解析與溫度特性

雙脈沖測試不僅提供了開關損耗的絕對值，更揭示了SiC MOSFET一項區別于傳統Si器件的獨特優勢：開通損耗（Eon?）的負溫度特性。傳統Si-IGBT的開關損耗通常隨結溫（Tj ? ）升高而增加，而在對BASiC BMF240R12E2G3模塊進行DPT測試時發現，其在100%負載的整流工況下，隨著散熱器溫度從65**°C升至8 0 °C，開關損耗反而呈現下降趨勢，總損耗變化不明顯 。這一現象的深層原因在于SiC MOSFET的開通損耗(Eon?)隨著溫度升高而減小。根據BMF240R12E2G3的初步規格書，其在Tvj ? =25**°C時的開通損耗為7.4mJ，而在Tvj?**=**15**0**°**C**時則降至5.7mJ 。這與IGBT的開通損耗正溫度特性形成鮮明對比 。

這種負溫度特性是一項極為寶貴的性能，它意味著當SiC器件在高溫、重載工況下工作時，其開關速度會更快，開關損耗反而會降低。這保證了器件在極端工作條件下的穩定性和高效率，特別是在工商業儲能PCS這類需要長期穩定運行的應用中，能夠顯著增強其高溫出流能力 。此外，相較于IGBT在關斷時存在的拖尾電流（Tail Current），SiC MOSFET不存在這一現象，因此其關斷損耗（Eoff?）遠低于同等規格的IGBT 。這些由DPT精確量化的開關損耗特性，共同構成了SiC技術在效率和熱管理方面相對于傳統器件的根本性優勢。

值得注意的是，不同的SiC器件在特定測試條件下表現出的溫度特性可能有所差異。例如，對BMF540R12KA3模塊的測試顯示，其開通損耗(Eon?)在25**°C時為14.8mJ，在17 5 °**C時為15.2mJ，變化相對較小 。這種差異可能與器件的芯片設計、封裝寄生參數或特定的測試條件有關，但總體而言，SiC器件的開關損耗溫度特性優于傳統Si器件。

2.3 體二極管反向恢復特性（Qrr ? ，Err ? ）的評估

在半橋等硬開關拓?fù)渲校w二極管的反向恢復特性是影響系統總損耗的關鍵因素。在DPT測試中，當一個開關管開通時，其對管的體二極管（或外部二極管）會從續流狀態反向偏置，此時二極管需要一個時間來清除其內部存儲的電荷，這一過程會產生一個反向恢復電流(Irrm?)和反向恢復電荷(Qrr ? )。這部分電荷的清除過程會產生額外的能量損耗(Err ? )，并疊加到新開通的器件的開通損耗(Eon?)中，從而降低系統效率 。

SiC MOSFET的一大創新在于其通過在MOSFET元胞中嵌入SiC肖特基勢壘二極管（SBD），從根本上解決了這一問題 。BASiC的多個SiC模塊產品（如BMF240R12E2G3）明確指出，其內置的SiC SBD使器件的管壓降更低，并且“基本沒有反向恢復行為”。由于SBD是單極型器件，不涉及少數載流子的注入和存儲，因此其反向恢復電荷(Qrr ? )和反向恢復損耗(Err ? )幾乎為零。DPT測試數據證實了這一點：BMF240R12E2G3在Tvj?**=25**°C時的反向恢復能量(Err ? )僅為160.0μJ，遠低于其開通損耗 。

這種“零”反向恢復特性極大地優化了半橋電路的開關性能。當電流從續流二極管換流到主開關管時，由于沒有反向恢復電荷的拖尾，開關管的開通損耗(Eon?)得以顯著降低 ^10^。此外，內置SBD還能顯著降低反向?qū)〞r(shí)的管壓降(VSD?)，避免了SiC MOSFET體二極管在長期使用中可能出現的雙極性退化風險，從而提高了器件的長期可靠性。DPT通過精確測量反向恢復波形，為驗證這些內置SBD設計的優越性提供了無可辯駁的證據。

2.4 米勒效應與米勒鉗位的驗證

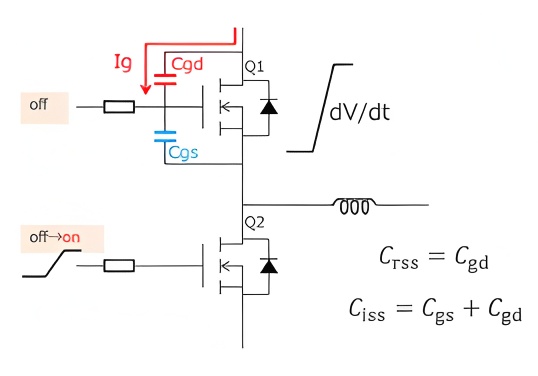

盡管SiC MOSFET具有卓越的開關性能，但其極高的開關速度（dv/dt）也帶來了新的挑戰，其中最突出的就是米勒效應導致的誤導通。在半橋電路中，當上橋臂器件開通時，其漏源電壓(VDS?)會急劇上升。這一高dv/dt會通過下橋臂器件柵極和漏極之間的寄生電容(Cgd?)，產生一個名為米勒電流(Igd?)的位移電流。該電流流經下管的關斷柵極電阻(Rgoff ? )，會在下管柵極和源極之間產生一個正向電壓，如果該電壓超過了器件的閾值電壓(VGS**(th**) ? )，下管就會被意外開通，導致災難性的直通短路 。

DPT是唯一能夠直觀且定量地驗證米勒效應及其抑制效果的測試方法。通過DPT，工程師可以專門設計測試條件來復現米勒效應。例如，在測試中觀察關斷狀態下的下管柵極電壓波形，可以直觀地看到米勒效應的強度。當無米勒鉗位功能時，下管門極電壓會被抬高至7.3V，遠高于SiC MOSFET的典型閾值電壓（如4.0V），極易引發誤開通 。而當采用帶有米勒鉗位功能的驅動方案后，DPT波形顯示，下管門極電壓尖峰被有效地鉗制在2V甚至0V的低電平，成功抑制了誤導通現象 。

米勒鉗位功能的原理是，在器件關斷時，當其柵極電壓低于一個預設閾值（如2V）后，驅動芯片會內部導通一個低阻抗通路，將柵極直接拉到負電源軌。這樣，由米勒效應產生的位移電流會通過這一低阻通路流走，而不會抬升柵極電壓，從而避免了誤導通 。DPT測試將這種潛在的系統級災難轉化為可觀察的波形，使得工程師能夠在產品設計階段就驗證驅動方案的魯棒性，從而確保SiC器件在高頻硬開關應用中的高可靠性。

第三部分：基于實測與仿真的應用價值分析

3.1 基于雙脈沖測試數據的仿真模型構建

在現代電力電子設計流程中，仿真已成為不可或缺的一環。它允許工程師在制造物理原型之前，在虛擬環境中快速驗證設計概念、評估器件選型和預測系統性能。然而，仿真的準確性完全取決于其底層模型的質量。雙脈沖測試在此環節扮演著至關重要的角色，它為構建高精度的功率器件行為模型提供了最可靠的數據來源。

功率器件的行為模型，如在PLECS等仿真軟件中使用的模型，需要精確地反映器件的靜態特性和動態瞬態行為 。這些模型不僅包含基本的導通電阻（RD S (on**)?）、電容曲線（Ciss?，Coss?**，Crss ? ）等靜態參數，還需要涵蓋開通和關斷損耗（Eon?，Eoff?）、二極管反向恢復電荷（Qrr ? ）等動態參數 。這些動態參數，尤其是其在不同工作電流、電壓和結溫下的變化曲線，只能通過DPT等動態測試方法獲得。

DPT的價值在于提供了一套完整的、在高壓大電流下捕獲的瞬態波形和參數，這些數據是構建和校準高保真仿真模型的骨架。例如，通過DPT獲得的開關損耗和反向恢復數據，可以用于精細調整仿真模型中的非線性電容、寄生電感和二極管恢復特性，使得仿真結果能夠高度貼近實際。基于DPT數據構建的仿真模型，使得工程師能夠快速、低成本地在仿真環境中評估不同器件在特定應用工況下的性能（如損耗、結溫和效率），從而極大地加速了電力電子產品的研發和迭代速度，降低了設計風險。

3.2 應用案例分析：SiC MOSFET在PCS和工業焊機中的性能優勢

雙脈沖測試所驗證的SiC器件微觀動態性能優勢，最終轉化為終端應用中的宏觀性能突破和商業價值。以下通過兩個典型應用案例，闡述DPT數據如何支持并驅動SiC技術的廣泛應用。

• 工商業儲能PCS：
  在工商業儲能變流器（PCS）中，效率和功率密度是核心競爭力。傳統方案通常采用T型三電平IGBT拓?fù)?，其開關頻率受限于IGBT較高的開關損耗。通過DPT驗證，SiC MOSFET憑借其低損耗特性，使得半橋兩電平拓?fù)涑蔀榭赡?，并能夠工作在更高的開關頻率下。例如，盛弘股份推出的PWS1-125M儲能變流器，采用SiC器件作為核心功率器件后，實現了平均效率提升1%以上，模塊功率密度提升超過25% 7。這種性能提升直接體現在產品體積的減小上（從
  780x220x485mm縮小至680x220x520mm），并帶來了顯著的商業回報，如降低5%的系統初始成本，并將投資回報周期縮短2-4個月。
• 工業焊機應用：
  工業焊機需要精確、快速的電流控制和高效率。DPT數據支持的仿真結果表明，采用SiC MOSFET能夠帶來革命性的性能提升。在對20kW全橋焊機的仿真中，即使將開關頻率從IGBT的20kHz提升至SiC的80kHz，SiC模塊的總損耗仍然僅為IGBT模塊的一半左右，整機效率提高了1.58個百分點 7。這種高頻低損耗的優勢使得焊接電源的動態響應速度更快，輸出電流和功率控制更精準，能夠?qū)嵤└哔|(zhì)量的焊接工藝。這些性能上的突破，都源于DPT所揭示和量化的SiC器件在微觀層面的開關性能優勢。

3.3 封裝與驅動設計對性能的影響

雙脈沖測試不僅是芯片性能的測試，更是評估封裝技術和驅動方案優劣的試金石。在SiC器件的高速開關世界里，封裝和驅動方案與芯片本身同等重要。

• 封裝技術 ：DPT波形中的電壓過沖（VD Speak?）和開關速度（di/dt）直接反映了封裝中的寄生電感（Lσ ? ）。高di/dt會在寄生電感上產生**L{sigma} frac{di}{dt}的感應電壓，疊加在母線電壓上，形成電壓尖峰，這會降低器件的可靠性 [16]。為了應對這一挑戰，高性能的SiC模塊采用了低雜散電感設計，并使用高可靠性的封裝材料。例如，BASiC的Pcore?2 E2B系列模塊采用了Si_3N_4陶瓷基板，其熱導率和抗彎強度均優于傳統的Al2?O**3 ? /AlN基板，能夠在經過1000次溫度沖擊試驗后仍保持良好的接合強度，從而顯著提高了模塊的功率循環能力和長期可靠性 。
•
• 驅動方案 ：DPT在驗證米勒鉗位功能的重要性上發揮了不可替代的作用。由于SiC器件的超高dv/dt易引發米勒效應，驅動方案必須能夠有效地抑制由此產生的門極電壓尖峰。在對多個模塊的DPT測試中，波形顯示米勒鉗位功能能夠有效地將柵極電壓鉗制在安全閾值以下，從而防止誤導通的發生 。此外，為了進一步優化驅動性能，一些分立器件采用了Kelvin源（4引腳）封裝，它通過將柵極驅動回路與功率回路分離，消除了功率回路中的di/dt在寄生電感上產生的感應電壓對柵極驅動信號的負反饋，從而實現了更快的開關速度和更穩定的驅動控制。DPT通過量化這些設計改進的效果，為工程師提供了選擇和驗證驅動方案的關鍵依據。


第四部分：結論與發展趨勢

4.1 核心結論回顧

雙脈沖測試作為評估功率半導體動態性能的行業標準，其在SiC MOSFET應用中的價值已遠超簡單的參數測量。它不僅提供了開通損耗(Eon?)、關斷損耗(Eoff?)和二極管反向恢復特性(Qrr ? ，Err ? )等關鍵數據，更成為了深入理解SiC技術深層機制和驗證其性能優勢的必備工具。DPT揭示了SiC MOSFET獨特的開通損耗負溫度特性，證明了其在高溫重載下的卓越性能；它量化了內置SiC SBD所帶來的“零”反向恢復優勢，并直觀驗證了米勒鉗位等驅動方案對抑制誤導通、確保系統可靠性的關鍵作用。這些由DPT測試數據所支持的仿真和應用案例，共同構成了SiC技術在提升系統效率、減小體積、降低成本方面的堅實基礎。
深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

4.2 未來發展展望

隨著SiC技術的持續演進，雙脈沖測試方法也將不斷發展，以適應新的挑戰和需求。

1. 更高集成度與模塊化 ：未來的DPT將不再局限于對單管或半橋模塊的測試，而是將擴展到對集成度更高的系統級模塊（如三相PFC+逆變一體模塊）進行動態性能評估。這將需要更復雜的測試平臺和更精細的測量方法，以應對多相、多電平拓?fù)湎碌膹?fù)雜開關行為。
2. 自動化與數據驅動 ：為滿足研發和生產中對海量數據的需求，未來的DPT測試將更加自動化和智能化。測試設備將能夠自動執行多組不同溫度、電流和電壓下的測試，并將數據直接上傳至云端，結合人工智能和機器學習算法，構建更精準的器件行為模型，并實現輔助設計和故障預測。
3. 新型測量技術 ：面對SiC器件更高dv/dt和di/dt帶來的挑戰，DPT的測量技術將持續創新。這包括采用更高帶寬、更高共模抑制比（CMTI）的差分探頭，以及更先進的去時延和去耦算法，以確保在高頻高壓下的測量結果依然真實、可靠。


總而言之，雙脈沖測試是連接SiC器件微觀物理特性與宏觀系統性能的關鍵紐帶。隨著SiC技術在電力電子領域的深入滲透，DPT將繼續作為推動行業創新和確保產品可靠性的核心工具，其重要性只會與日俱增。
