第1章：基本半導體在電力電子領域的系統優勢

1.1 SiC技術帶來的系統級變革

從傳統的硅（Si）IGBT向碳化硅（SiC）功率器件的遷移，已成為電力電子行業提升系統性能的戰略決策。SiC技術不僅是單個元器件的性能提升，更是對整個電力電子系統在效率、功率密度和可靠性方面的全面革新。

顯著提升系統效率：SiC MOSFET的超低開關損耗和導通損耗特性，能夠直接轉化為系統能效的提升。在125kW工商業儲能（PCS）應用中，采用SiC方案可使整機平均效率提升1%以上 。在有源電力濾波器（APF）應用中，整機效率可高達99%，相較于傳統硅基方案普遍的97%效率，實現了2個百分點的飛躍 。對于工業電焊機等高能耗設備，SiC技術更是將能效等級從IGBT時代的2級提升至1級，實測數據顯示可降低約9.8%的輸入功率，為終端用戶帶來可觀的電費節省 。

大幅提升功率密度，減小系統尺寸與重量：SiC器件優異的高頻特性，允許系統開關頻率數倍于傳統IGBT方案。例如，在逆變焊機中，開關頻率可從IGBT的20kHz提升至SiC的70-80kHz 。更高的開關頻率意味著電感、電容等磁性元件和無源器件的體積可以顯著減小。APF產品中得到驗證，其采用SiC技術的機型，相較于上一代硅基機型，體積減小超過50%，重量減輕超過40% 。

優化系統性能與控制精度：更高的開關頻率不僅減小了體積，還帶來了更快的動態響應和更精準的控制能力。在APF系統中，這意味著諧波補償率可高達97%，并且輸出到電網的紋波電流更小，有效避免了對電網的二次污染 。

1.2 核心技術深度解析：卓越性能背后的工程學

基本半導體產品的卓越性能根植于其在芯片技術、器件結構和封裝材料等方面的深度創新。

1.2.1 先進的第三代（B3M）SiC MOSFET芯片技術

功率開關器件的綜合性能可以通過品質因數（Figure of Merit, FOM）來衡量，其定義為導通電阻與柵極電荷的乘積（FOM=RDS(on)?×QG?）。FOM值越低，代表器件在導通損耗和開關損耗之間的平衡性越好，綜合性能越優越 。

基本半導體第三代（B3M）平面柵SiC MOSFET技術在FOM值上表現出色。以1200V/40mΩ產品為例，B3M040120Z的FOM值為3400 mΩ?nC，優于其上一代B2M產品的3600 mΩ?nC以及部分同類平面柵競品。雖然溝槽柵工藝?yán)碚撋峡蓪?shí)現更低的FOM值，但通常伴隨著高溫下$R_{DS(on)}$急劇增大（接近2倍）以及額定電流較小等問題。B3M技術在確保低FOM的同時，維持了優異的參數穩定性，為系統設計提供了更可靠的性能基礎 。

1.2.2 集成SiC SBD技術：提升可靠性與性能

部分功率模塊系列（如Pcore?2 E1B、E2B系列）在SiC MOSFET芯片內部集成了碳化硅肖特基二極管（SiC SBD），這一設計帶來了三大核心優勢 ：

根源上提升可靠性：常規SiC MOSFET的體二極管在長時間正向?qū)ê?，易因雙極性退化效應導致$R_{DS(on)}$參數劣化。實驗數據顯示，普通SiC MOSFET在體二極管導通運行1000小時后，$R_{DS(on)}波動可高達42R_{DS(on)}$在同等測試條件下變化率低于3% 。

降低續流導通損耗：SiC MOSFET的體二極管正向壓降（VSD?）通常較高（可達4V以上）。而集成的SiC SBD具有極低的正向壓降，例如BMF240R12E2G3的$V_{SD}$僅為1.90V，遠低于不含SBD的競品（通常在4.8V至5.4V之間）。這極大地降低了半橋拓?fù)渲卸O管續流期間的導通損耗 。

增強系統魯棒性：在儲能PCS等并網站合，當電網電壓異常波動導致系統停機時，外部斷路器切斷連接前，電網可能會通過功率器件的反并聯二極管向直流母線進行不控整流，產生巨大的浪涌電流。集成的SBD憑借其極低的VSD?，在此類極端工況下產生的導通損耗遠低于體二極管，從而顯著提升了模塊抵御電網浪涌電流沖擊的能力，避免器件因過熱而損壞 。

1.2.3 高性能Si3?N4? AMB基板：奠定長期耐用性的基石

功率模塊的長期可靠性在很大程度上取決于其封裝材料的熱機械性能。基本半導體在其高性能模塊（如Pcore?2 62mm和E2B系列）中采用了氮化硅（Si3?N4?）AMB（活性金屬釬焊）陶瓷基板 。

相較于傳統的氧化鋁（Al2?O3?）和氮化鋁（AlN）基板，Si3?N4?在導熱系數（90 W/mK）和機械強度（抗彎強度700 N/mm2）之間取得了絕佳的平衡。它不易像AlN那樣脆裂，也不像Al2?O3?那樣導熱性差。更重要的是，Si3?N4?的熱膨脹系數與SiC芯片更為匹配，且在經歷上千次溫度沖擊后仍能保持優異的結合強度，而AlN/ Al2?O3?基板在數十次循環后就可能出現分層。對于電機驅動、儲能等需要經受頻繁功率循環的應用而言，采用Si3?N4?基板意味著更長的模塊使用壽命和更高的系統可靠性 。

1.3 完整的生態系統：降低設計風險，加速產品上市

選擇功率器件僅僅是系統設計的第一步，為其設計一個穩定、可靠的驅動電路同樣充滿挑戰。SiC MOSFET對驅動電壓、時序和保護的要求極為嚴苛，不恰當?shù)尿?qū)動設計是導致器件失效的主要原因之一。

基本半導體提供了一套完整的、經過充分驗證的附件生態系統，涵蓋了驅動電路的每一個關鍵環節。這包括：

隔離柵極驅動芯片（如BTD系列）

驅動專用隔離電源芯片（如BTP系列）

配套的隔離變壓器（如TR系列）

即插即用的驅動板參考設計

這一完整解決方案的價值在于，它將元器件選型、匹配和驗證的復雜工作從終端客戶轉移到了半導體原廠。設計工程師無需再耗費精力去“重新發明輪子”，而是可以直接采用一套經過優化的方案，從而極大地縮短研發周期，降低因驅動電路設計不當而導致的潛在風險，讓他們能夠更專注于核心應用邏輯的開發 。

第2章：工業級SiC MOSFET功率模塊選型指南

2.1 產品家族概覽

基本半導體的工業級SiC MOSFET功率模塊產品線覆蓋了多種封裝和拓?fù)?，以滿足不同工業應用對功率、尺寸和安裝方式的需求。

Pcore?2 E1B/E2B系列：采用行業標準的Press-Fit（壓接）引腳，便于無焊接安裝，提升了生產效率和長期可靠性。該系列集成了SiC SBD并采用Si3?N4?陶瓷基板，專為大功率、高可靠性變流器設計 。

Pcore?2 34mm系列：采用緊湊的34mm標準工業封裝，通過焊接引腳安裝。其設計針對高開關頻率和高功率密度應用進行了優化，是空間受限設計的理想選擇 。

Pcore?2 62mm系列：采用62mm標準工業封裝，通過低雜散電感設計和銅基板增強了散熱性能，適用于對電流處理能力和熱管理要求極高的場合 。

其他專用系列：包括Pcore?4 E1B（H橋）、Pcore?12 EP2（三相全橋）和ED3等，為特定拓?fù)涮峁┝烁叨燃傻慕鉀Q方案，進一步簡化了系統設計 。

2.2 按應用場景選擇

2.2.1 大功率能源系統（PCS、APF、充電樁、電機驅動）

此類應用通常要求高電流能力、高效率和出色的熱性能，推薦選用Pcore?2 E2B和Pcore?2 62mm系列模塊。

特色產品：BMF240R12E2G3 (1200V / 5.5mΩ)

核心優勢：此模塊最突出的特點是其開通損耗（Eon?）呈現負溫度系數 。這意味著隨著工作溫度升高，其開通損耗反而會下降。在半導體器件中，通常所有損耗都隨溫度升高而增加，這一反常特性起到了“自我調節”的作用，部分抵消了因溫度升高而增加的導通損耗，使得模塊的總損耗對溫度變化不敏感，從而獲得更寬廣、更穩定的安全工作區。

應用數據：在125kW PCS三相四橋臂拓?fù)涞?a target="_blank">仿真中，當散熱器溫度從65℃升至80℃時，該模塊的總損耗和結溫上升幅度非常平緩，證明了其在高溫、高頻、重載條件下的卓越穩定性 。

性能對比：與國際一線品牌（Wolfspeed CAB006M12GM3, Infineon FF6MR12W2M1H_B70）的開關特性對比測試表明，BMF240R12E2G3在關斷損耗（Eoff?）和總開關損耗（Etotal?）方面表現更優，尤其是在125℃高溫條件下優勢更為明顯 。

特色產品：BMF540R12KA3 (1200V / 2.3mΩ)

核心優勢：專為極大電流應用設計，其2.3mΩ的極低導通電阻可顯著降低大電流下的導通損耗。模塊采用低雜散電感設計（≤14nH）和銅基板，前者有效抑制了高速開關時的電壓過沖，后者則提供了優異的散熱通道 。

應用數據：在電機驅動應用中，與英飛凌IGBT模塊（FF800R12KE7）的仿真對比顯示，BMF540R12KA3在開關頻率加倍（12kHz vs 6kHz）的情況下，單個開關的總損耗僅為IGBT的22%（242.66 W vs 1119.22 W），結溫更低（109.49℃ vs 129.14℃）。更重要的是，在結溫限制為175℃時，SiC方案可輸出高達520.5A的相電流，遠超IGBT的446A，充分展現了其功率密度優勢 。

性能對比：與CREE（現Wolfspeed）同級別產品CAB530M12BM3的雙脈沖測試對比顯示，BMF540R12KA3具有更短的開關延遲時間（td(on)?, td(off)?）和更低的總開關損耗（Etotal?） 。

2.2.2 高頻工業應用（逆變焊機、感應加熱、電鍍電源）

此類應用的核心需求是在保證成本效益的同時，通過提升開關頻率來實現設備的小型化和高效化。Pcore?2 34mm系列是此類應用的理想選擇。

特色產品：BMF80R12RA3 (1200V / 15mΩ) & BMF160R12RA3 (1200V / 7.5mΩ)

核心優勢：該系列在緊湊的34mm標準封裝內實現了低損耗和高可靠性，是替代傳統IGBT模塊、升級現有工業設備的經濟高效之選。

應用數據：以20kW H橋逆變焊機為例，仿真數據顯示，采用BMF80R12RA3并將開關頻率提升至80kHz，其H橋總損耗（321.16 W）僅為采用100A IGBT并工作在20kHz方案（596.6 W）的一半左右，同時整機效率提升了1.58個百分點（98.68% vs 97.10%）。這一數據清晰地量化了SiC技術在高頻應用中的巨大價值：設備更小、更輕、更節能 。

2.3 工業級模塊選型矩陣

第3章：分立式SiC MOSFET及附件器件選型指南

3.1 產品代際：B2M與B3M的選擇

基本半導體提供第二代（B2M）和第三代（B3M）SiC MOSFET分立器件。B3M作為最新一代產品，在綜合性能上實現了進一步優化。以1200V/40mΩ的TO-247-4封裝產品為例：

性能提升：B3M040120Z相較于B2M040120Z，不僅FOM值更優，在800V/40A雙脈沖測試條件下，其開通損耗（Eon?）降低了18%（664 μJ vs 810 μJ @ 25℃），關斷損耗（Eoff?）降低了4.7%（162 μJ vs 170 μJ @ 25℃）。

選型建議：對于追求極致性能的新設計項目，推薦采用B3M系列產品。對于已定型或?qū)Τ杀緲O為敏感的項目，B2M系列作為經過市場長期驗證的成熟產品，在40kW充電樁模塊等實際應用中已證明其具有與國際一線品牌相當?shù)男屎蜏厣憩F(xiàn)，是可靠且具性價比的選擇 。

3.2 應用場景推薦

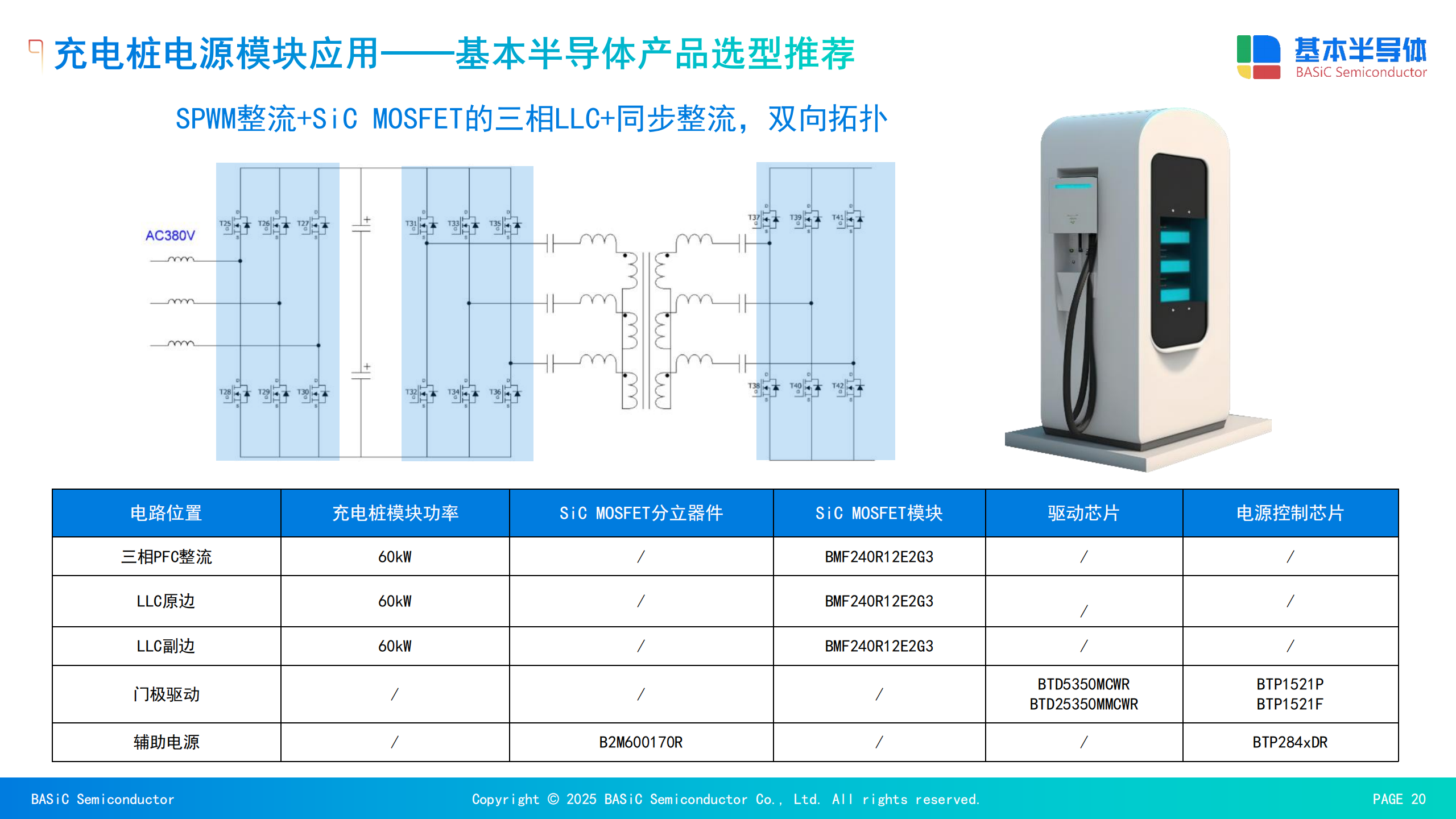

充電樁電源模塊 (30-60kW)：對于40kW的LLC或移相全橋拓?fù)?，推薦使用B2M/B3M040120Z分立器件或B2M040120T半橋模塊。對于60kW功率等級，為降低導通損耗，推薦使用導通電阻更低的B2M030120Z 。

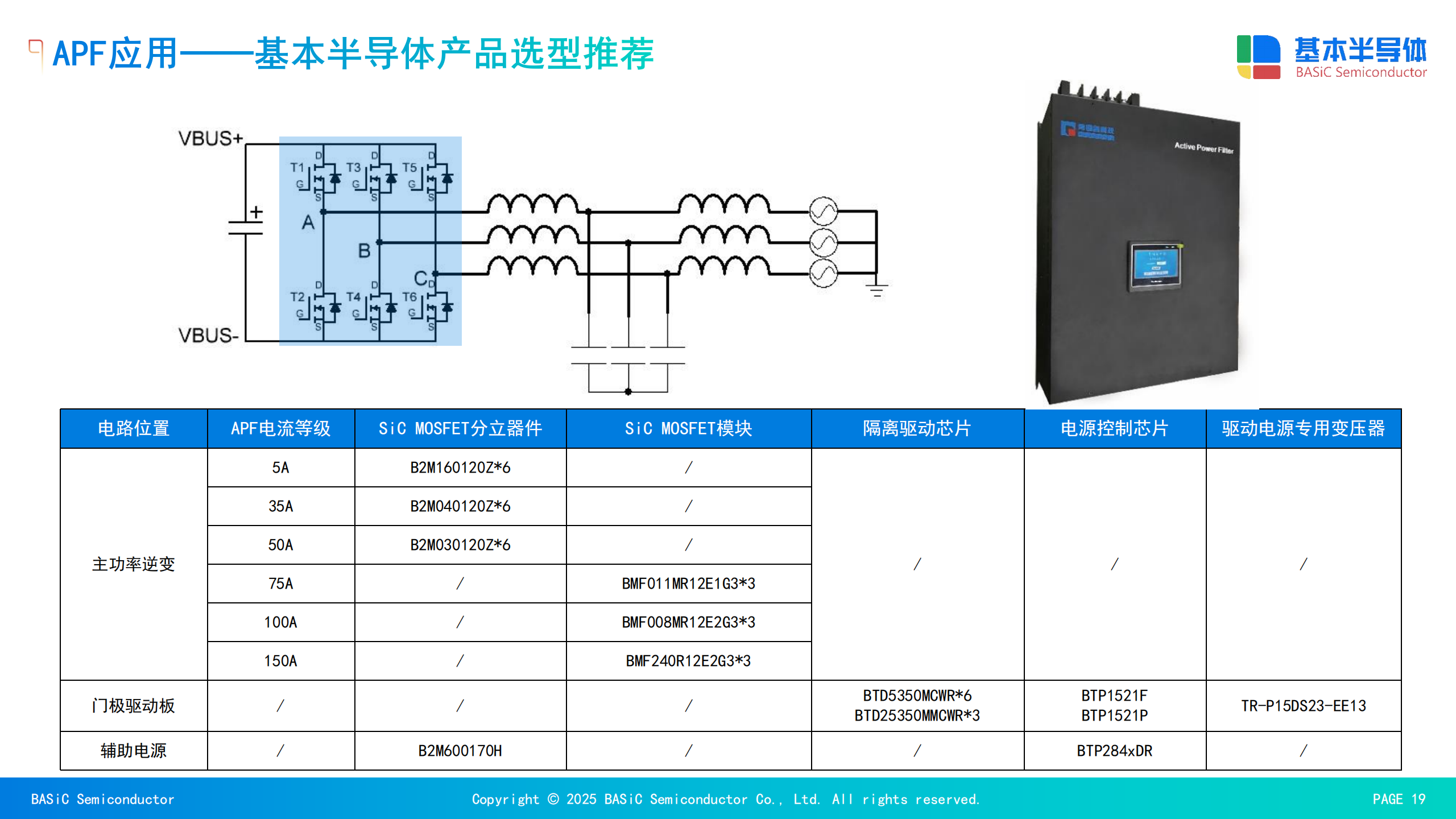

有源電力濾波器 (APF) (35-150A)：在35A至50A的中低電流等級，采用多顆分立器件并聯（如B2M040120Z6或B2M030120Z6）是靈活且經濟的方案。而在75A至150A的大電流等級，采用功率模塊（如BMF011MR12E1G3等）能獲得更好的均流、散熱和集成度 。

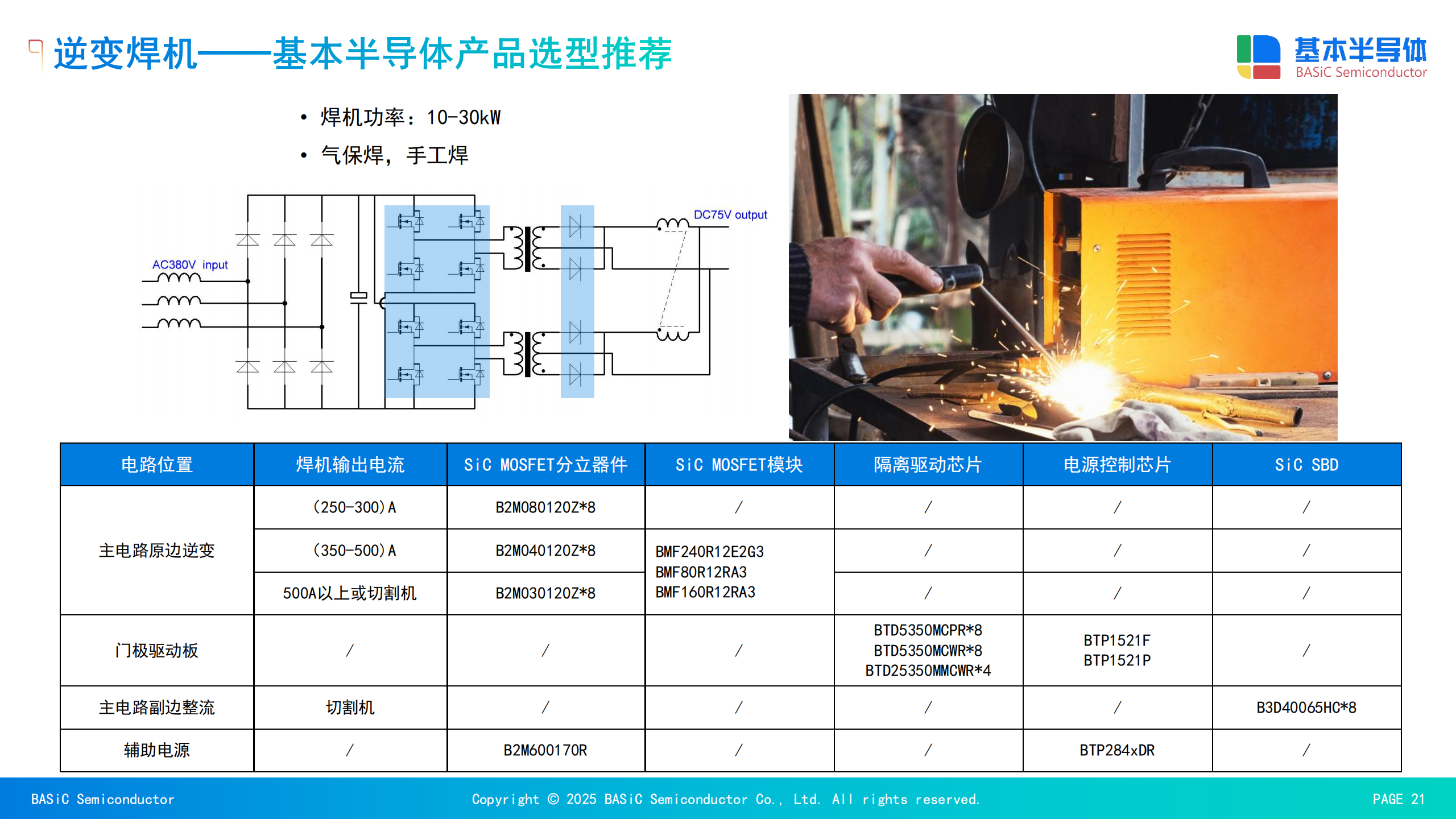

逆變焊機 (250-500A+)：大功率焊機通常采用多管并聯的全橋拓?fù)?。根?jù)輸出電流，可選擇8顆B2M080120Z（針對250-300A）或8顆B2M040120Z/B2M030120Z（針對350-500A+）進行并聯設計 。

SiC肖特基二極管 (SBD)：在等離子切割機等應用中，副邊整流環節對二極管的反向恢復特性要求極高。推薦使用SiC SBD（如B3D40065HC*8）替代傳統快恢復二極管，以消除反向恢復損耗，提升整機效率 。

3.3 分立式MOSFET與SBD選型矩陣

SiC MOSFET 分立器件

SiC SBD 分立器件

第4章：柵極驅動及電源管理IC選型指南

4.1 SiC MOSFET驅動的關鍵挑戰

4.1.1 米勒效應的原理與風險

在半橋拓?fù)渲校?dāng)一個MOSFET（如下管Q2）關斷，另一個MOSFET（如上管Q1）快速開通時，橋臂中點電壓會產生極高的電壓變化率（dv/dt）。這個快速變化的電壓會通過關斷狀態下Q2的米勒電容（Cgd?）感應出一個電流（Igd?=Cgd?×dv/dt）。該電流流過外部關斷柵極電阻Rgoff?，在Q2的柵源兩端產生一個電壓尖峰Vgs?=Igd?×Rgoff? 。

SiC MOSFET對米勒效應尤為敏感，原因有二：

極高的開關速度：SiC的開關速度遠超IGBT，導致dv/dt非常大，從而產生巨大的米勒電流。

較低的開啟閾值電壓：SiC MOSFET的$V_{GS(th)}$通常在2-3V左右，遠低于IGBT的5.5V。這意味著一個較小的感應電壓尖峰就足以使其發生誤導通，造成上下橋臂直通，從而導致器件損壞 。

4.1.2 米勒鉗位功能的必要性

為徹底抑制米勒效應，采用帶**米勒鉗位（Miller Clamp）**功能的驅動芯片是目前最可靠的方案?；景雽?dǎo)體的BTD5350系列驅動芯片集成了此功能。其工作原理是：在MOSFET關斷期間，驅動芯片內部的比較器會持續監測柵極電壓。一旦柵極電壓低于一個安全閾值（如2V），鉗位電路會立即啟動，通過一個內部的MOSFET將柵極以極低的阻抗直接鉗位到負電源軌。這為米勒電流提供了一個旁路，使其不再流過柵極電阻，從而徹底消除了感應電壓尖峰的產生 。

雙脈沖平臺上的實測數據直觀地證明了其有效性：在不使用米勒鉗位時，下管柵極上感應出高達7.3V的電壓尖峰，足以導致誤導通；而在啟用米勒鉗位后，該尖峰被有效抑制在2V以內，遠低于器件的開啟閾值，確保了系統安全運行 。

4.2 隔離柵極驅動芯片

單通道驅動：BTD5350MCWR（SOW-8寬體封裝）是通用性極強的單通道驅動器，峰值驅動電流達10A，內置米勒鉗位功能，適用于驅動單個大功率MOSFET或多顆并聯的MOSFET組 。

雙通道驅動：BTD25350MMCWR（SOW-18封裝）是一款高度集成的雙通道驅動器，除了米勒鉗位，還內置了可編程死區時間、禁用（Disable）等功能，特別適合緊湊的半橋或全橋設計 。

設計要點：

半橋互鎖：為防止因控制器信號異常導致上下橋臂同時導通，建議在驅動芯片的輸入端增加RC互鎖電路。PWM1信號同時控制上管的IN+和下管的IN-，PWM2信號反之，可實現硬件級的互鎖保護 。

并聯驅動：當多顆MOSFET并聯時，為保證均流，每個MOSFET應有獨立的柵極電阻。此時，米勒鉗位功能應通過在Clamp引腳和每個MOSFET的柵極之間各串聯一個肖特基二極管來實現，以避免破壞驅動回路的對稱性 。

4.3 完整的驅動電源解決方案

一個穩定可靠的驅動電源，特別是能夠提供穩定負壓的隔離電源，是確保SiC MOSFET安全關斷、有效抑制米勒效應的前提。

DC-DC電源芯片：BTP1521F/P（DFN/SOP-8封裝）是專為驅動電源設計的正激DC-DC控制器。它可配置為H橋或推挽拓?fù)洌罡咻敵龉β蔬_(dá)6W，工作頻率可編程，能高效地為驅動芯片的副邊提供能量 。

隔離變壓器：TR-P15DS23-EE13是一款雙通道隔離變壓器，與BTP1521芯片配套使用，每通道可傳輸2W功率，總功率4W，滿足大多數工業級模塊的驅動需求 。

參考設計：通過BTP1521F驅動TR-P15DS23-EE13變壓器，副邊采用全橋整流，可得到一個約23V的隔離直流電壓。再通過一個4.7V的穩壓管和電阻分壓，即可輕松構建出驅動SiC MOSFET所需的+18V/-4V雙電源軌，方案成熟可靠 。

4.4 驅動及電源管理IC選型矩陣
