LMK04100系列精密時鐘調節器無需高性能VCXO模塊即可提供抖動清除、時鐘倍增和分配。

當連接到恢復的系統基準時鐘和VCXO時，該器件可生成5個LVCMOS、LVDS或LVPECL格式的低抖動時鐘。
*附件：lmk04100.pdf

特性

• 級聯 PLLatinum PLL 架構
  • PLL1冗余基準輸入信號丟失
    檢測自動和手動選擇
    基準時鐘輸入
  • PLL2相位檢測器速率高達100 MHz輸入
    倍頻器集成VCO
• 輸出
  • LVPECL/2VPECL、LVDS 和
    LVCMOS 格式
  • 支持高達 1080 MHz 的時鐘速率
  • 五個專用通道分頻器模塊
  • 支持的常見輸出頻率：
    30.72 MHz、61.44 MHz、62.5 MHz、
    74.25 MHz、75 MHz、77.76 MHz、100 MHz、
    106.25 MHz、125 MHz、122.88 MHz、
    150 MHz、155.52 MHz、156.25 MHz、159.375 MHz、
    187.5 MHz、200 MHz、
    212.5 MHz、245.76 MHz、250 MHz、311.04 MHz、
    312.5 MHz、368.64 MHz、
    491.52 MHz、622.08 MHz、625 MHz、983.04 MHz
• MICROWIRE （SPI） 編程接口
• 工業溫度范圍：–40 至 85 °C
• 3.15 V 至 3.45 V 工作電壓
• 封裝：48 引腳 WQFN（7.0 × 7.0 × 0.8 mm）

參數

方框圖

?1. 產品概述?
LMK04100系列是德州儀器（TI）推出的精密時鐘調節器家族，包含LMK04100/101/102/110/111/131/133等型號。該系列采用級聯PLL架構，專為需要低抖動時鐘生成、倍頻和分配的應用設計，無需高性能VCXO模塊。核心特性包括：

• ?雙PLL架構?：PLL1支持冗余參考輸入和自動/手動時鐘切換，PLL2集成VCO并支持高達100MHz的相位檢測速率。
• ?多格式輸出?：支持LVPECL/2VPECL、LVDS和LVCMOS格式，頻率覆蓋30.72MHz至983.04MHz。
• ?工業級性能?：工作溫度范圍-40°C至85°C，3.15V至3.45V供電。

?2. 關鍵特性?

• ?PLL1?：
  • 冗余參考輸入（CLKin0/1），支持信號丟失檢測（LOS）和自動切換。
  • 可編程電荷泵電流（20μA至400μA）和極性控制。
• ?PLL2?：
  • 集成VCO，頻率范圍依型號不同（如LMK041x0為1185-1296MHz）。
  • 支持內部環路濾波器（3/4階可配置）。
• ?輸出通道?：
  • 5個獨立可編程通道，支持分頻（2至510）和同步控制（SYNC*引腳）。
  • 全局輸出使能（GOE）和鎖相檢測（LD）功能。

?3. 應用場景?

• 蜂窩基站（2G/3G/4G）、中繼器、高速ADC時鐘。
• 光傳輸網絡（SONET/SDH）、以太網（GbE/10GbE）、光纖通道。
• 廣播視頻、HDTV及串行ATA等時序敏感系統。

?4. 設計支持?

• ?編程接口?：通過MICROWIRE（SPI）配置寄存器（32位地址+數據格式）。
• ?熱管理?：48引腳WQFN封裝，θJA為27.4°C/W，需通過PCB散熱設計控制結溫。

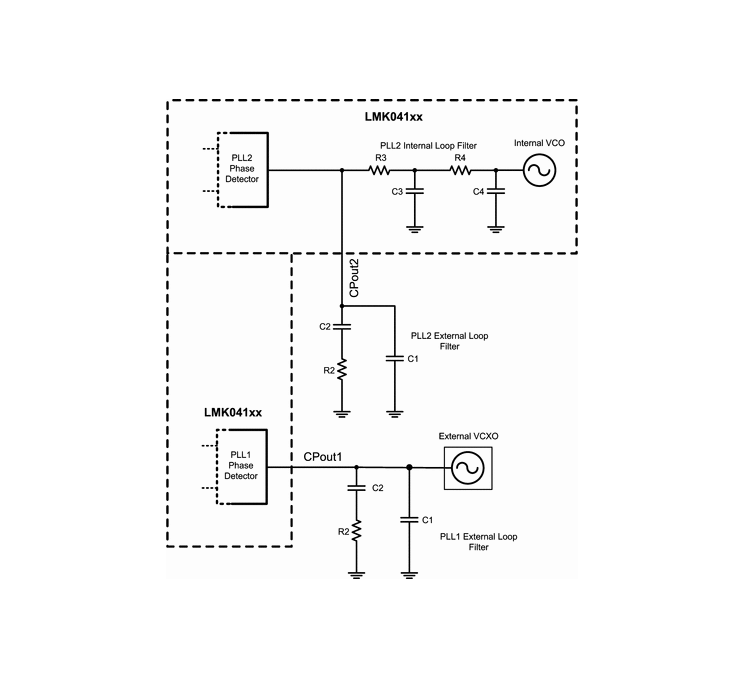

• ?典型電路?：需外接VCXO或晶體振蕩器，配合外部環路濾波器實現低抖動輸出。

?5. 性能參數?

• ?抖動性能?：12kHz-20MHz積分RMS抖動低至140fs（LVCMOS輸出@122.88MHz）。
• ?電源電流?：全輸出啟用時典型值435mA（LMK041x0/1）。
• ?封裝與引腳?：7x7mm WQFN，包含裸露焊盤（DAP）以優化散熱。

?6. 文檔結構?
數據手冊詳細描述了電氣特性、寄存器配置、典型應用電路及布局建議，并提供了晶體振蕩器設計示例和功耗計算指南。
