該CDCE18005是一款高性能時鐘分配器，通過SPI接口具有高度可配置性，以及由片上EEPROM確定的可編程啟動模式。該CDCE18005專為數據轉換器和高速數字信號的緩沖時鐘而定制，可在50 fs RMS內實現低附加抖動 ^(1)^ 范圍。時鐘分配模塊包括五個可單獨編程的輸出，可以配置為提供不同的輸出格式組合（LVPECL、LVDS、LVCMOS）。每個輸出還可以編程為唯一的輸出頻率（高達 1.5 GHz）^(2)^
*附件：cdce18005.pdf

特性

• 接受LVPECL、LVDS或LVCMOS電平信令的通用輸入緩沖器
• 完全可配置的輸出，包括頻率、輸出格式和輸出偏斜
• 輸出多路復用器，用作三個基準輸入
  和輸出之間的時鐘開關
• 通過AT-Cut晶體生成時鐘
• 集成EEPROM在上電時確定器件配置
• 低附加抖動性能
• 通用輸出模塊支持多達 5 個差分、10 個單端或差分或單端組合：
  • 低附加抖動
  • 輸出頻率高達 1.5 GHz
  • LVPECL、LVDS、LVCMOS 和特殊的高輸出擺幅模式
  • 獨立輸出分壓器支持1-80的分壓比
  • 所有輸出上的獨立有限粗偏控制
• 靈活的輸入：
  • 兩個通用差分輸入接受高達 1500 MHz （LVPECL）、
    800 MHz （LVDS） 或 250 MHz （LVCMOS） 的頻率。
  • 一個輔助輸入接受晶體。輔助輸入接受
    2 MHz–42 MHz范圍內的晶體
  • 使用晶體輸入的時鐘發生器模式。
• 典型功耗：3.3V時為1W
• 采用 QFN-48 封裝
• ESD保護超過2kV HBM
• 工業溫度范圍 –40°C 至 85°C

參數

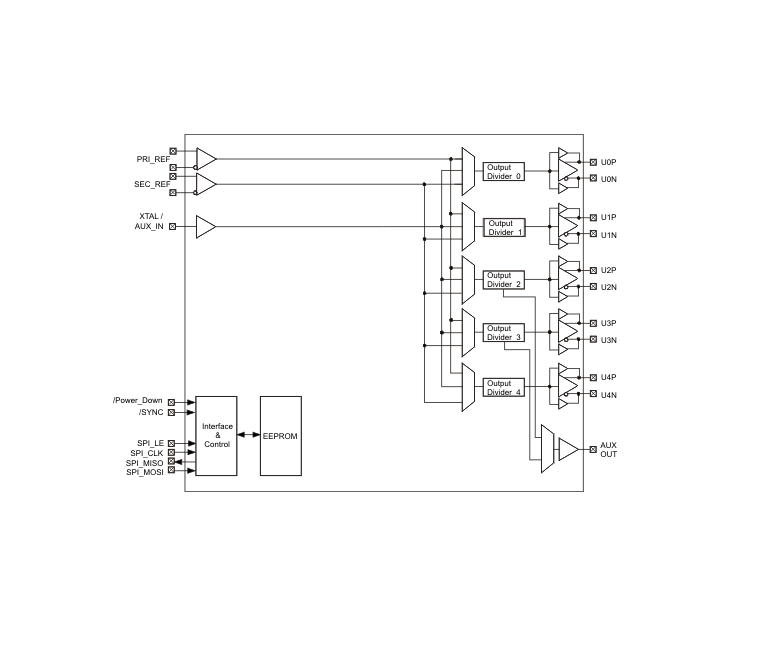

方框圖

?1. 產品概述?
CDCE18005是德州儀器(TI)推出的高性能可編程時鐘分配器，具有以下核心特性：

• 支持5路差分/10路單端輸出配置
• 輸出頻率最高達1.5GHz（LVPECL模式）
• 集成EEPROM實現上電自動配置
• 典型功耗1W@3.3V，采用QFN-48封裝

?2. 關鍵特性?
輸入特性 ：

• 2個通用差分輸入（支持LVPECL/LVDS/LVCMOS）
  • LVPECL最高1.5GHz，LVDS最高800MHz，LVCMOS最高250MHz
• 1個輔助晶體輸入（2MHz-42MHz）

輸出特性 ：

• 可獨立配置每路輸出的：
  • 頻率（分頻比1-80可調）
  • 信號格式（LVPECL/LVDS/LVCMOS）
  • 相位偏移（粗調）
• 超低附加抖動：典型值50fs RMS（12kHz-20MHz帶寬）

?3. 典型應用?

• 數據轉換器時鐘分配
• 無線基礎設施設備
• 網絡交換/路由設備
• 醫療/工業/軍用電子系統

?4. 技術亮點?

• 輸入多路復用器實現三路參考時鐘切換
• 晶體振蕩器模式支持時鐘生成
• 支持SPI接口編程配置
• ESD防護能力＞2kV HBM

?5. 應用示例?
文檔圖示展示了典型應用場景：
輸入：1.5GHz LVPECL + 25MHz晶體
輸出：混合配置800MHz LVDS/400MHz LVDS/1.5GHz LVPECL + 25MHz LVCMOS×2
