前 言

創龍科技研發的評估板需通過專項測試驗證性能。為助力開發者快速完成接口功能驗證與系統配置，本文針對其多類接口，分步講解測試流程、硬件連接與命令操作，兼顧基礎功能與進階配置，同時說明 PCIe 網卡測試及驅動編譯，為評估板應用與開發提供實用指南。

開發環境

Windows開發環境：Windows 7 64bit、Windows 10 64bit

Linux開發環境：VMware16.2.5、Ubuntu20.04 64bit

LinuxSDK開發包：LinuxSDK-[版本號]（基于rk3588_linux_release_v1.2.1_20230720）

評估板系統版本：Debian11、Linux-5.10.160、U-Boot-2017.09

備注：本文基于4GByte DDR、32GByte eMMC配置核心板進行測試，不同配置型號核心板實測結果可能存在偏差。

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

注意事項

（1）為保障處理器使用壽命，滿足更多工業應用場景要求，我司已將RK3588J/RK3588處理器Cortex-A76核心最高主頻默認配置為1.6GHz，Cortex-A55核心最高主頻默認配置為1.3GHz。如需調整為更高主頻，請參考《Debian系統使用手冊》文檔進行操作。

（2）無特殊說明情況下，默認使用USB TO UART2接口作為調試串口，使用系統啟動卡（即SD啟動卡，Micro SD方式）啟動系統，通過路由器與PC機進行網絡連接。

（3）評估板出廠時未固化最新系統鏡像至eMMC存儲。為確保您體驗到我司提供的最新系統功能，建議您參考《系統啟動卡制作及系統固化》文檔，按照指引將最新系統鏡像固化至eMMC。

使用概要

本小節主要描述評估板存儲設備分區和Linux設備驅動等系統等配置信息，以及匯總說明評估板接口性能測試結果。

評估板接口測試匯總

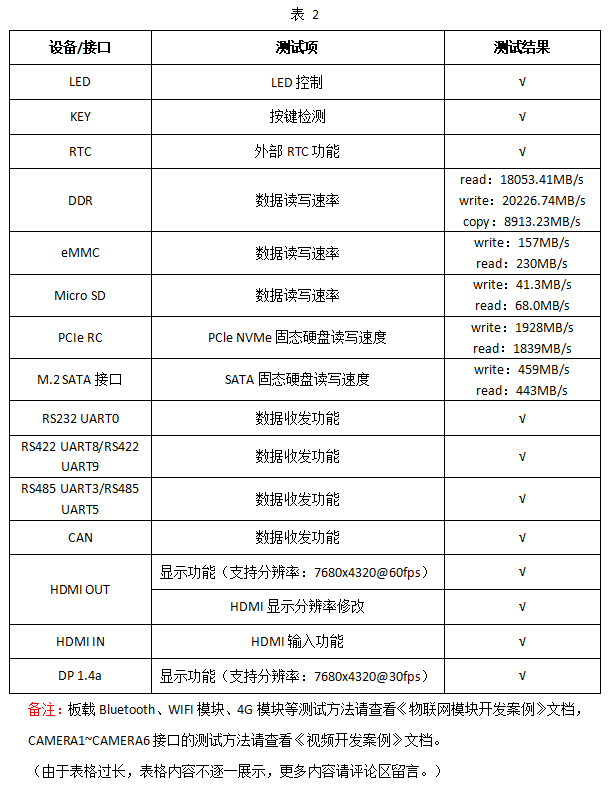

評估板接口功能測試結果匯總說明如下表所示。

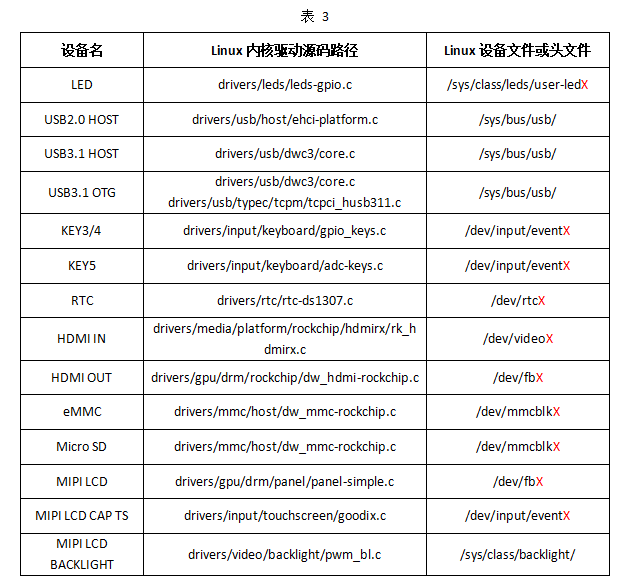

Linux設備驅動說明

（由于表格內容過多，表格內容不逐一展示，更多內容請?jiān)u論區留言）

Linux設備分區說明

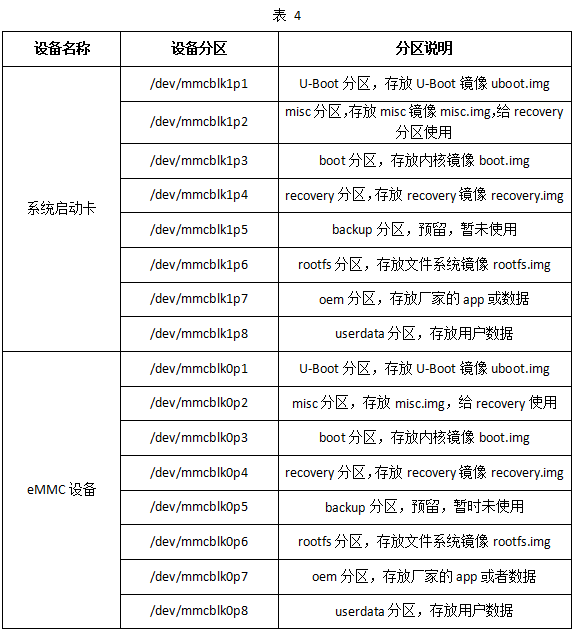

系統啟動卡和eMMC分區說明如下表所示，其中系統啟動卡對應的設備節點為mmcblk1，eMMC對應的設備節點為mmcblk0。

（由于表格內容過多，表格內容不逐一展示，更多內容請?jiān)u論區留言）

評估板快速測試

系統啟動測試

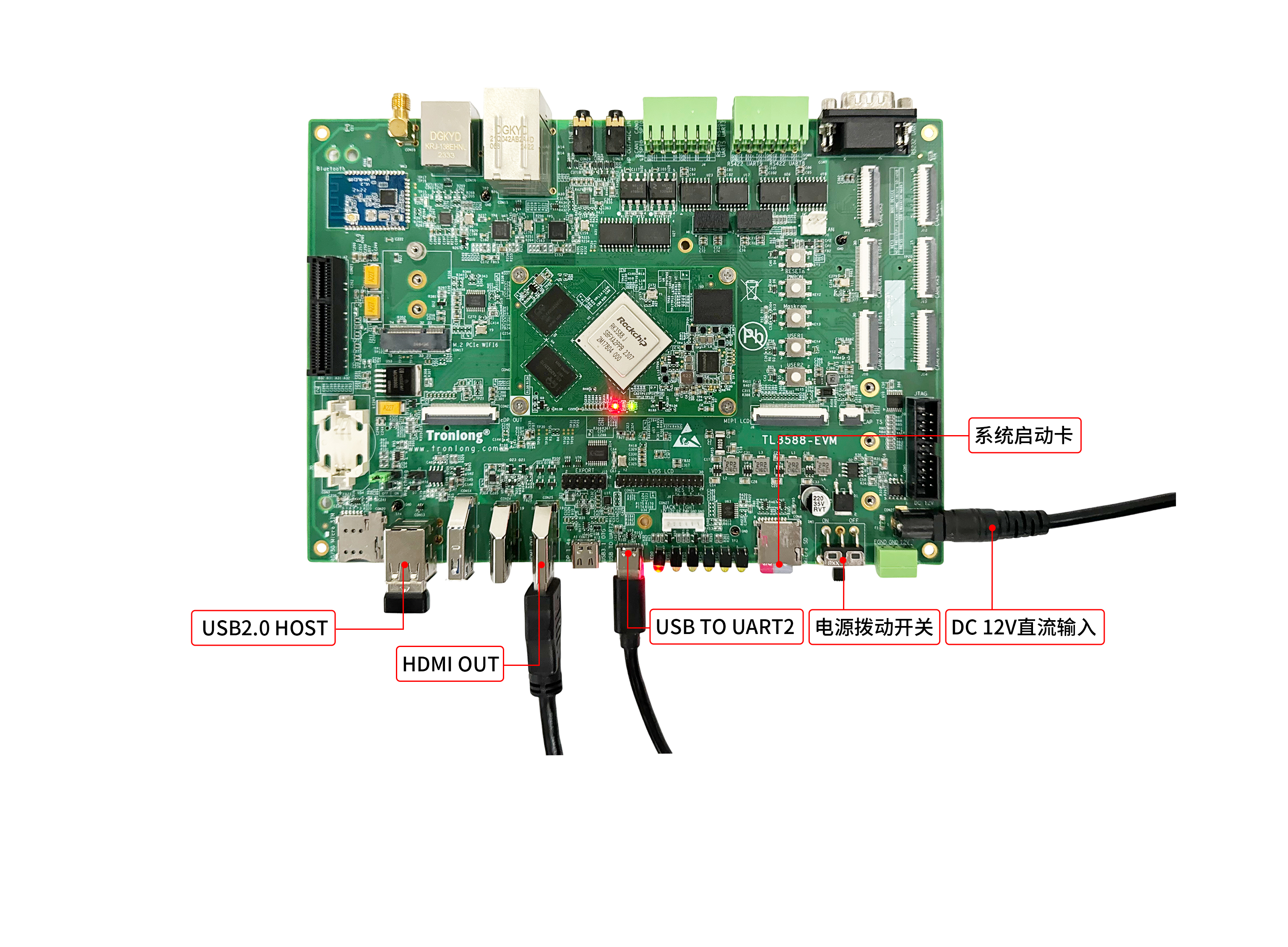

將系統啟動卡插至評估板Micro SD卡槽，評估板接入電源，將評估板HDMI OUT接口連接至HDMI顯示屏，將鼠標連接至評估板USB2.0 HOST任意一層接口，并使用Type-C線將評估板的USB TO UART2調試串口連接至PC機。評估板硬件連接如下圖所示。

圖 1

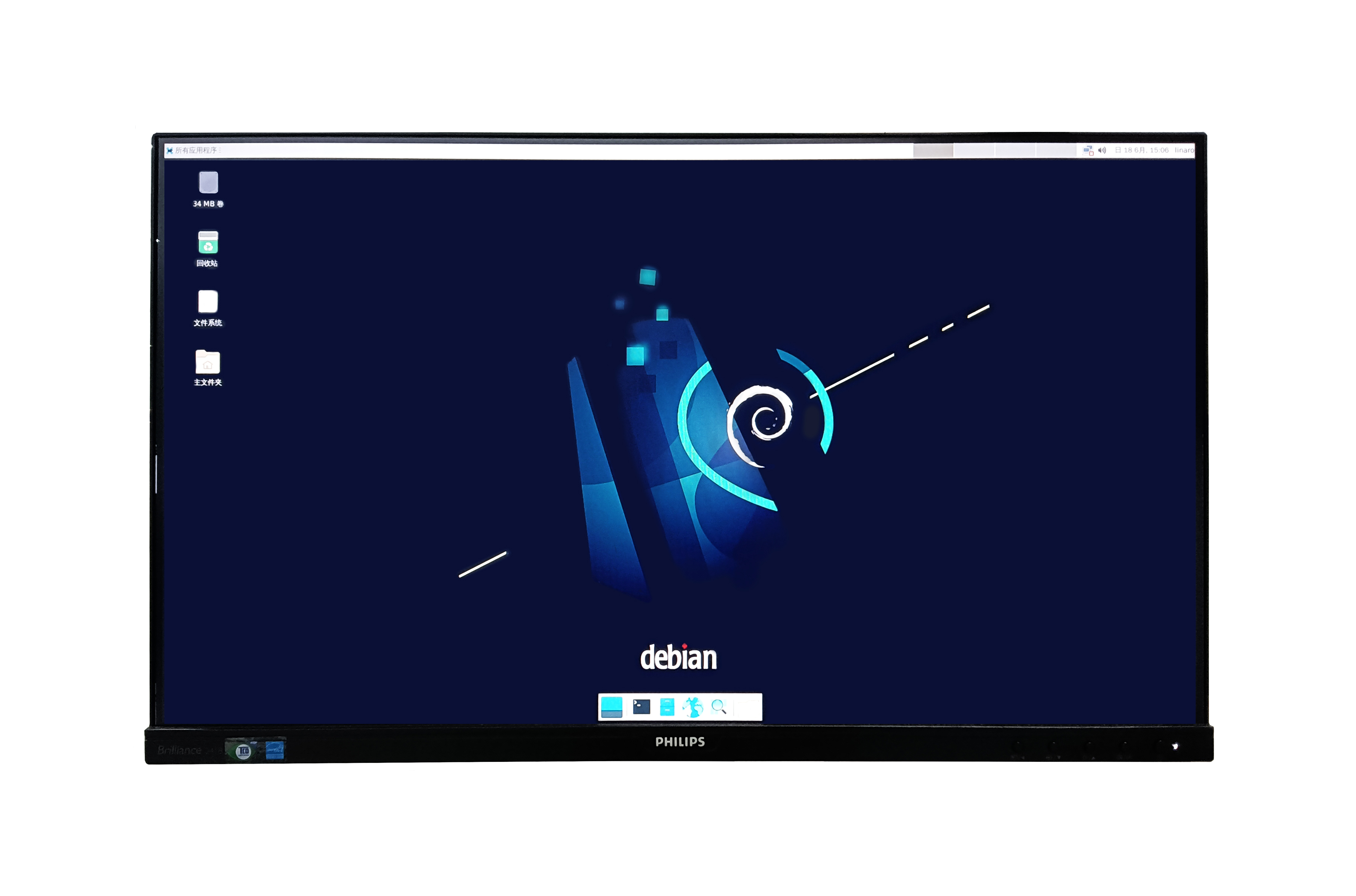

評估板上電啟動，系統啟動后，可在HDMI顯示屏觀察到如下顯示界面。

備注：請?jiān)谠u(píng)估板上電前正確連接硬件，并確保HDMI顯示屏通過HDMI顯示，否則HDMI顯示屏?xí)霈F(xiàn)顯示異常情況。

圖 2

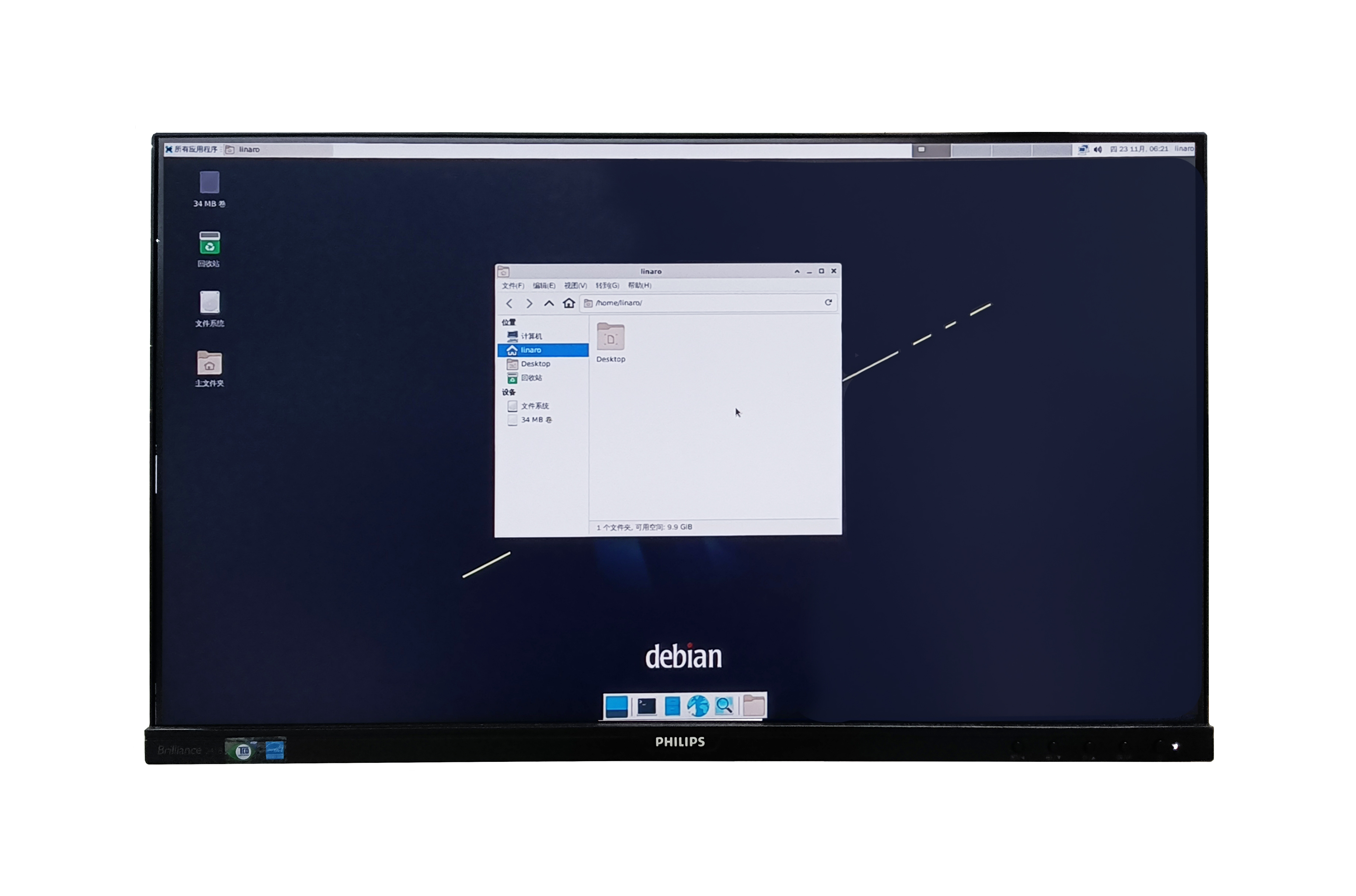

可通過鼠標點擊桌面圖標進行功能測試。如點擊主文件夾圖標，將顯示如下界面。

圖 3

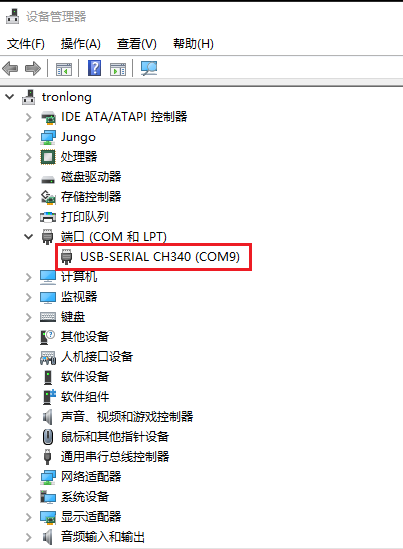

評估板斷電，打開設備管理器，確認評估板USB TO UART2調試串口對應的COM端口號。

圖 4

圖 5

打開串口調試終端SecureCRT，選擇對應的COM端口號，設置波特率為115200，8N1，無校驗位。建立串口連接，如下圖所示。

圖 6

評估板上電啟動，評估板將優先從系統啟動卡啟動系統。

系統上電后，由CPU內部BootRom的引導代碼依次從eMMC FLASH、SD卡、USB接口檢測SPL啟動程序，從第一個包含SPL啟動程序的設備開始啟動。SPL啟動后，將優先從SD系統卡（非常規SD卡）引導U-Boot鏡像，否則，將從原啟動設備引導U-Boot鏡像。詳情請查閱“6-開發參考資料Rockchip官方參考文檔CommonMMC”目錄下的官方參考文檔《Rockchip_Developer_Guide_SD_Boot_CN》。

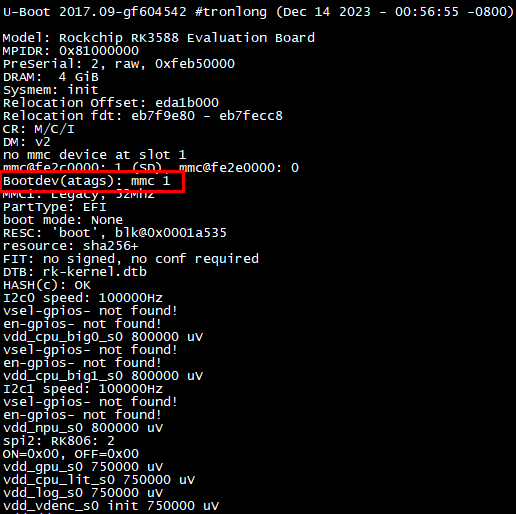

系統啟動后將自動登錄root用戶，調試串口會打印如下類似啟動信息。"Bootdev(atags)：mmc 1"表示從系統啟動卡啟動。

圖 7

圖 8

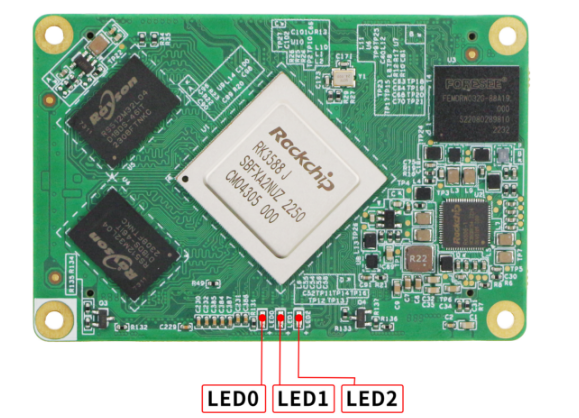

核心板LED在系統啟動過程中的變化說明如下：

評估板上電后電源指示燈LED0點亮；U-Boot啟動階段點亮LED2；隨后Linux內核啟動運行時，LED1、LED2閃爍；Linux內核穩定運行時，LED2熄滅，LED1進行心跳閃爍；eMMC進行讀寫時，LED2閃爍。

圖 9

文件傳送測試

PC機和評估板之間傳送文件的常見方式如下：

（1）通過系統啟動卡、U盤等存儲介質方式拷貝。

（2）通過NFS、TFTP、OpenSSH等網絡方式拷貝。

通過系統啟動卡

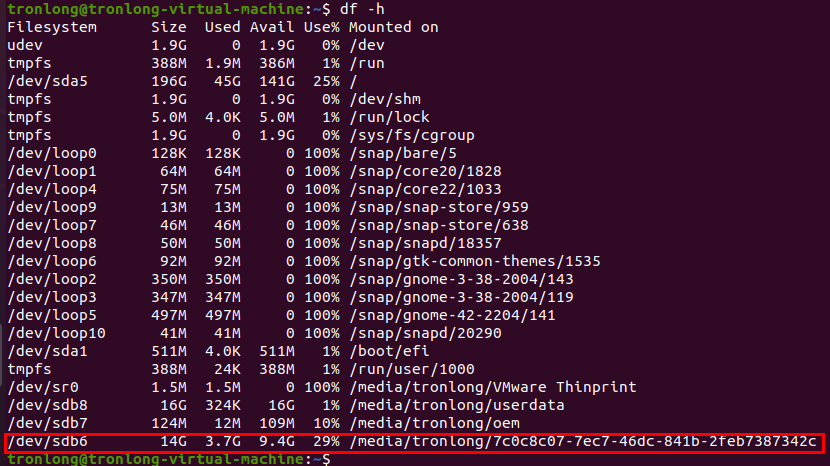

將配套的系統啟動卡通過讀卡器插至PC機掛載至虛擬機Ubuntu系統，如下圖，查詢系統啟動卡設備節點，其中"/dev/sdb6"為系統啟動卡文件系統分區，具體以實際名稱為準。

圖 10

執行如下命令，將"/dev/sdb6"設備節點掛載至"/mnt/"目錄下。

Host# sudo mount /dev/sdb6/mnt

Host# ls /mnt/

圖 11

執行如下命令在Ubuntu創建文件test0，將test0文件拷貝至評估板文件系統root目錄。

Host# touch test0

Host# sudo cp test0 /mnt/root/

圖 12

文件拷貝完成后，請執行如下命令卸載設備，并拔出讀卡器，從中取出系統啟動卡。

Host# sudo umount /dev/sdb6

圖 13

將系統啟動卡插至評估板Micro SD卡槽，評估板上電啟動即可查看文件系統root目錄下的文件。

Target# ls

圖 14

通過OpenSSH

OpenSSH是SSH(Secure Shell)協議的免費開源實現。SSH協議族可用來進行遠程控制，或在計算機之間傳送文件，評估板文件系統默認已支持SSH庫。

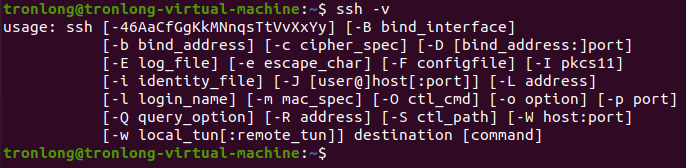

在Ubuntu中執行如下命令，查詢是否已安裝OpenSSH。

Host# ssh -v

圖 15

可看到系統已自帶OpenSSH。如未安裝，請先自行正確安裝OpenSSH。

將評估板ETH0網口（CON15雙層RJ45連接器下層）通過網線連接至路由器。在評估板上執行如下命令可自動獲取到IP，如下圖所示。"-i"用于指定網卡，eth0為網卡名字，請根據實際情況修改。

Target# udhcpc -i eth0

圖 16

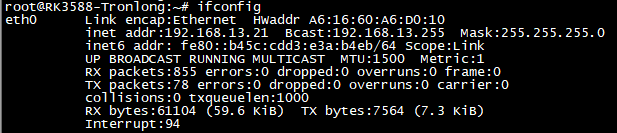

執行如下命令可查詢IP地址。本次查詢到的IP地址是192.168.13.21。

Target# ifconfig

圖 17

（1）使用OpenSSH從PC機傳送文件至評估板

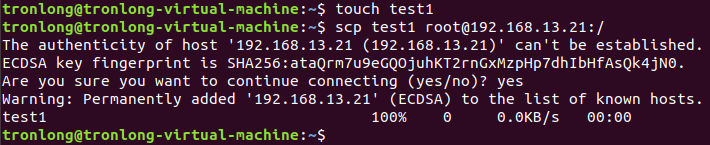

執行如下命令在Ubuntu創建文件test1，并使用OpenSSH命令將test1文件拷貝至評估板文件系統根目錄。

Host# touch test1 //新建文件

Host# scp test1root@192.168.13.21:/

圖 18

若出現提示"Are you sure you want to continue connecting (yes/no)?"，請輸入：yes。

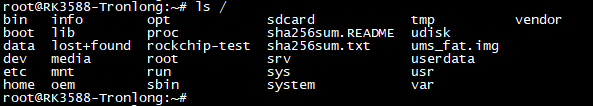

在評估板執行如下命令可看到從PC機拷貝過來的文件，如下圖所示。

Target# ls /

圖 19

（2）使用OpenSSH從評估板傳送文件至PC機

執行如下命令在評估板文件系統根目錄新建一個測試文件test2。

Target# cd /

Target# touch test2 //新建文件

圖 20

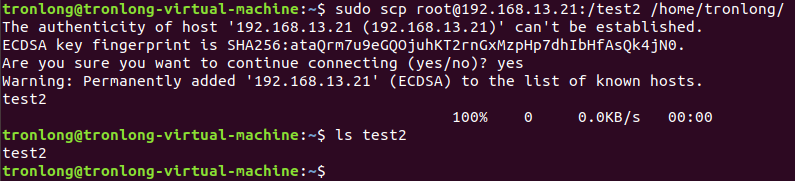

在Ubuntu上執行如下OpenSSH命令將評估板測試文件test2拷貝至PC機"/home/tronlong/"目錄下。若傳輸?shù)氖俏募A，請?jiān)趕cp后面添加參數"-r"。

Host# sudo scp root@192.168.13.21:/test2 /home/tronlong/

Host# ls test2

圖 21

（3）使用OpenSSH登錄至評估板文件系統

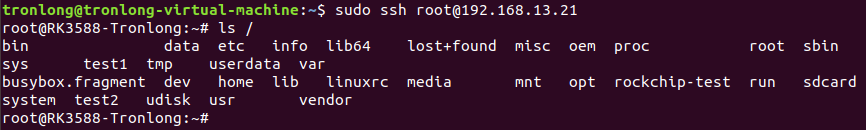

在Ubuntu執行如下命令可通過OpenSSH登錄評估板文件系統。

Host# sudo ssh root@192.168.13.21

圖 22

如需退出登錄，請執行exit或者logout命令。

LED測試

評估底板用戶可編程指示燈LED1、LED2與GPIO對應關系如下表所示。

進入評估板文件系統，執行如下命令控制LED亮滅。

Target# echo 1 > /sys/class/leds/user-led0/brightness //控制LED1亮

Target# echo 0 > /sys/class/leds/user-led0/brightness //控制LED1滅

Target# echo 1> /sys/class/leds/user-led1/brightness //控制LED2亮

Target# echo 0 > /sys/class/leds/user-led1/brightness //控制LED2滅

圖 23

按鍵測試

評估底板包含1個系統復位按鍵RESETn(KEY1)，1個PMIC開關機按鍵PWRON(KEY2)，1個Maskrom按鍵Maskrom(KEY3)，2個用戶輸入按鍵：USER1(KEY4)、USER2(KEY5)。

（1）系統復位按鍵測試

評估板上電，按下系統復位按鍵RESETn(KEY1)，核心板板載LED1停止閃爍；松開按鍵后，系統將會重新啟動。

（2）PWRON按鍵測試

評估板默認系統（Debian系統）暫不支持休眠喚醒功能。

（3）Maskrom按鍵測試

執行如下命令，查看Maskrom按鍵對應的事件號。其中Maskrom(KEY3)對應的按鍵事件號為event5。

Target# cat /proc/bus/input/devices

圖 24

圖 25

執行如下命令，按下Maskrom(KEY3)進行按鍵測試，可看到如下打印信息，按"Ctrl + C"可終止測試命令。

Target# od -x /dev/input/event5

圖 26

（4）用戶輸入按鍵測試

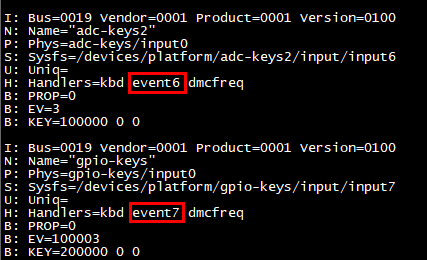

執行如下命令，查看用戶輸入按鍵對應的事件號。其中USER1(KEY4)對應的按鍵事件號為event6，USER2(KEY5)對應的按鍵事件號為event7。

Target# cat /proc/bus/input/devices

圖 27

圖 28

執行如下命令，按下USER1(KEY4)進行按鍵測試，可看到如下打印信息，按"Ctrl + C"可終止測試命令。

Target# od -x /dev/input/event6

圖 29

執行如下命令，按下USER2(KEY5)進行按鍵測試，可看到如下打印信息，按"Ctrl + C"可終止測試命令。

Target# od -x /dev/input/event7

圖 30

由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請關注創龍科技微信公眾號或官網，或者評論區留言，感謝您的支持！
