該器件是一款單片、12A、同步降壓轉換器，集成了MOSFET，可實現高效率，并以最少的外部元件數量為空間敏感的電源系統提供易用性。該TPS51375L采用D-CAP3控制模式，可提供快速瞬態響應以及出色的線路和負載調節功能，并具有內部補償功能。ULQ 延長電池壽命功能對于在低功耗作下延長電池壽命非常有利。大占空比作大大提高了輸入電壓低時的負載瞬態性能。
*附件：tps51375l.pdf

其他功能包括差分遙感、實現高輕負載效率的節能模式作、用于進一步優化輕負載效率的 VCC 切換功能以及用于在低輸出電壓下改善負載瞬態的車身制動。

該TPS51375L集成了電源良好指示燈，并提供輸出放電功能。該器件提供完整的保護，包括 OVP、UVP、OCP、OTP 和 UVLO。該器件采用19引腳、3.0mm×4.0mm HotRod封裝，額定結溫為–40°C至125°C。

特性

• 4.5V 至 24V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓
• 集成10mΩ和5mΩ FET
• 支持12A連續輸出電流
• 270uA 低靜態電流
• ±1% 參考電壓精度 （25°C）
• D-CAP3? 控制模式架構控制，實現快速瞬態響應
• 支持POSCAP和所有MLCC輸出電容器
• 差分遙感
• ULQ? 延長了系統待機期間的電池壽命
• 內置輸出放電功能
• 集成電源良好指示器
• 固定 600kHz 開關頻率
• 17A 固定 OC 限制
• 固定 1.0ms 軟啟動時間
• 大占空比作
• 逐周期過流保護
• 鎖存輸出 OV 和紫外線防護
• 非鎖存 UVLO 和 OT 保護
• –40°C 至 125°C 工作結溫
• 19引腳、3.0mm×4.0mm、HotRod? WQFN封裝

參數

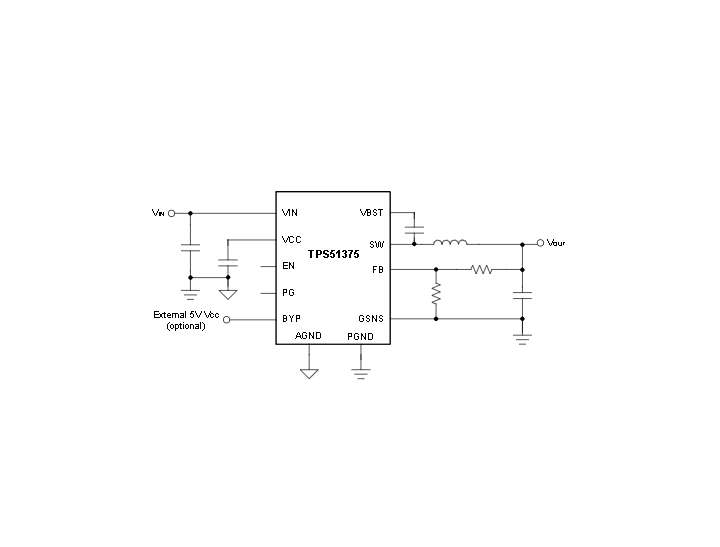

方框圖

?1. 核心特性?

• ?輸入/輸出范圍?：4.5V至24V寬輸入電壓，輸出可調0.6V至5.5V，支持12A連續輸出電流。
• ?高效設計?：集成10mΩ（高側）和5mΩ（低側）MOSFET，峰值效率達90%（典型值）。
• ?控制模式?：采用D-CAP3?控制架構，無需外部補償，支持快速瞬態響應，兼容POSCAP/MLCC輸出電容。
• ?關鍵功能?：
  • 差分遠程電壓檢測（FB/GSNS引腳）
  • 內置5V LDO（VCC引腳）及外部電源旁路（BYP引腳）
  • 固定600kHz開關頻率，1ms軟啟動時間
  • 完整保護機制（OVP/UVP/OCP/OTP/UVLO）

?2. 典型應用場景?

• 筆記本電腦、平板電腦、工業PC
• 無人機（非軍用）、分布式電源系統

?3. 封裝與電氣參數?

• ?封裝?：19引腳WQFN（3.0mm×4.0mm），工作結溫-40°C至125°C。
• ?關鍵參數?：
  • 靜態電流270μA（典型值）
  • 參考電壓精度±1%（25°C）
  • 過流保護閾值17A（固定值）

?4. 設計支持?

• 提供WEBENCH?在線工具輔助定制設計（包括原理圖、BOM及仿真）。
• 推薦外圍元件：
  • 電感（0.15μH~1.5μH，依輸出電壓調整）
  • 輸入電容（44μF/35V陶瓷電容）
  • 輸出電容（500μF~1000μF，低ESR類型）

?5. 保護機制詳解?

• ?過壓/欠壓保護?：觸發閾值分別為120%和60%標稱輸出電壓，帶延遲鎖定。
• ?熱關斷?：160°C觸發，20°C滯后恢復。
• ?輸出放電?：故障狀態下通過50Ω內部電阻快速放電。

?6. 控制特性?

• ?輕載效率優化?：支持Eco-mode，自動切換DCM/CCM模式。
• ?大占空比操作?：支持高達98%占空比，提升低壓輸入瞬態性能。
