安世半導體近期推出了12/16/24通道、每通道100mA驅動能力的線性LED驅動系列產品。該系列產品集成芯片級ASIL-B功能安全，滿足車燈系統針對功能安全日漸增加的高要求，非常適用于車外照明中的轉向燈、剎車燈、貫穿式尾燈，以及日間行車燈等信號燈和裝飾燈。

產品特點

全系列包含12CH、16CH、24CH產品

AEC-Q100 Grade 1認證，功能安全ASIL-B版本可選

每通道支持100mA最大輸出電流，支持通道間并聯輸出

+/-5% 輸出電流精度

支持模擬和PWM調光

UART over CAN接口，最多支持27個slaves

集成CAN收發器版本可選

產品優勢

全系列支持 ASIL-B 功能安全等級

NEX13XX0-Q100全系列產品提供QM以及ASIL-B版本。 ASIL-B版本芯片可以大幅簡化系統安全設計和認證過程。

集成豐富的故障診斷功能

NEX13XX0-Q100全系列產品支持通道開路、短路，以及單顆LED短路等檢測功能，在正常工作模式與失效安全模式（fail safe）下均可正常運行，保障系統可靠性。

更低的dropout電壓，芯片溫升更低

NEX13XX0-Q100系列具備比競品更低的壓差電壓(dropout voltage)，在同等輸出電流條件下，可顯著降低芯片輸入端 LED 供電電壓 VS（~200mV@100mA），從而有效降低芯片功耗與溫升。

優秀的EMI性能

NEX13XX0-Q100系列產品通過優化電路和版圖設計，系統EMI性能優異。其傳導發射（電壓法/電流法）及輻射發射測試結果均以大余量通過CISPR 25 Class 5標準。

支持NTC，實現靈活溫度監測

NEX13XX0-Q100 芯片集成了 NTC 熱敏電阻輸入接口，客戶可根據系統需求靈活配置溫度監測功能，有效節省 MCU 資源。

典型應用

本系列產品適用于車外照明中的轉向燈、剎車燈、貫穿式尾燈，以及日間行車燈等信號燈和裝飾燈。

NEX13XX0-Q100全系列支持UART over CAN接口，且12/16/24通道器件的數據幀結構相互兼容，在單一總線架構下，可支持多達27片不同通道數的芯片級聯，滿足客戶對通道數量的靈活配置需求。

△ 圖2.三種不同通道數芯片級聯方案

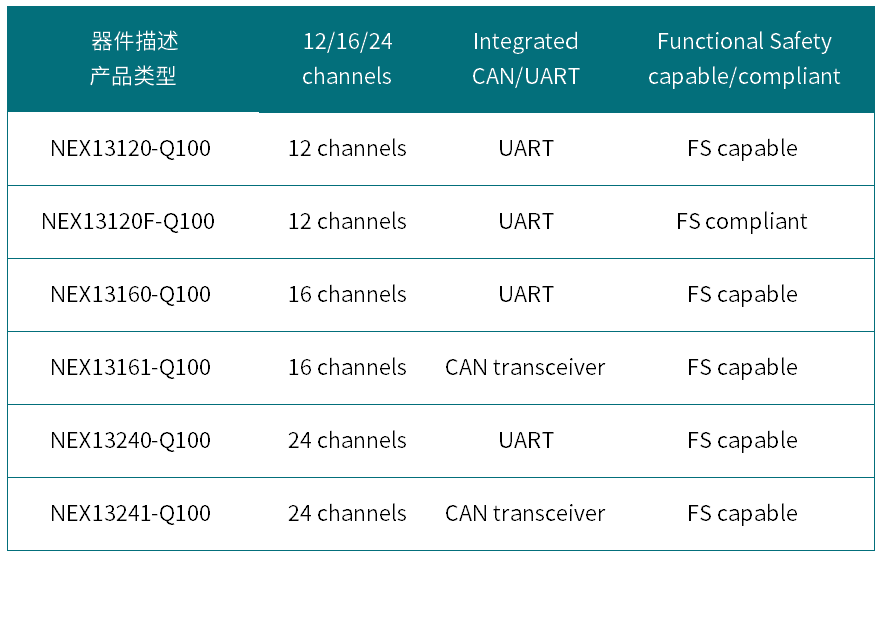

產品選型

安世全系列車規級多通道車尾燈LED驅動芯片現可申請樣品?？蛻艨筛鶕?jù)項目需求靈活選用最合適的芯片設計系統。更多詳情，請點擊「閱讀原文」。
