MSPM0L110x 微控制器 （MCU） 是 MSP 高度集成、超低功耗、32 位 MSPM0 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 核心平臺，工作頻率高達 32MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 105°C 的擴展溫度范圍，并可在 1.62 V 至 3.6 V 的電源電壓下工作。
*附件：mspm0l1105.pdf

MSPM0L110x 器件提供高達 64KB 的嵌入式閃存和 4KB SRAM。這些 MCU 集成了一個高速片上振蕩器，精度高達 ±1.2%，無需外部晶體。其他功能包括一個 3 通道 DMA、16 位和 32 位 CRC 加速器，以及各種高性能模擬外設，例如一個具有可配置內部基準電壓源的 12 位 1.68 Msps ADC、一個通用放大器和一個片內溫度傳感器。這些器件還提供智能數字外設，例如四個 16 位通用定時器、一個窗口看門狗定時器以及各種通信外設，包括兩個 UART、一個 SPI 和一個 I2C。這些通信外設提供對 LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和 PMBus 的協議支持。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，讓客戶能夠找到滿足其項目需求的 MCU。該架構與廣泛的低功耗模式相結合，經過優化，可在便攜式測量應用中實現更長的電池壽命。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，頻率高達 32 MHz
• 作特性
  • 擴展溫度：–40°C 至 105°C
  • 寬電源電壓范圍：1.62 V 至 3.6 V
• 記憶
  • 高達 64KB 的閃存
  • 4KB 的 SRAM
• 高性能模擬外設
  • 一個 12 位 1.68 Msps 模數轉換器 （ADC），總共多達 10 個外部通道
  • 可配置的1.4V或2.5V內部ADC基準電壓源（VREF）
  • 一個通用放大器 （GPAMP）
  • 集成溫度傳感器
• 優化的低功耗模式
  • 運行：71 μA/MHz （CoreMark）
  • STOP：4 MHz 時為 151 μA，32 kHz 時為 44 μA
  • 待機：1.0 μA，運行 32 kHz 16 位定時器，完全保留 SRAM/寄存器，32MHz 時鐘喚醒，時間為 3.2μs
  • 關斷：61 nA，具有IO喚醒功能
• 智能數字外設
  • 3 通道 DMA 控制器
  • 3 通道事件結構信令系統
  • 四個 16 位通用定時器，每個定時器有兩個捕獲/比較寄存器，支持在待機模式下進行低功耗作，總共支持 8 個 PWM 通道
  • 窗口看門狗定時器
• 增強的通信接口
  • 兩個UART接口;一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特，兩者都支持待機低功耗作
  • 一個 I2C 接口，支持 FM+ （1Mbit/s）、SMBus、PMBus 和 STOP 喚醒
  • 一個 SPI 支持高達 16 Mbit/s
• 時鐘系統
• 內部 4 至 32 MHz 振蕩器，精度為 ±1.2% （SYSOSC）
• 內部 32kHz 低頻振蕩器，精度為 ±3% （LFOSC）
• 數據完整性
  • 循環冗余檢查器（CRC-16 或 CRC-32）
• 靈活的 I/O 功能
  • 多達 28 個 GPIO
  • 兩個 5V 容差漏極開路 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 32 引腳 VQFN （RHB）
  • 28 引腳 VSSOP （DGS）
  • 24 引腳 VQFN （RGE）
  • 20 引腳 VSSOP （DGS）
  • 16 引腳 SOT （DYY）、WQFN （RTR）
• 家庭成員（另請參閱設備比較）
  • MSPM0L1105：32KB 閃存，4KB RAM
  • MSPM0L1106：64KB 閃存，4KB RAM
• 開發套件和軟件（另請參閱工具和軟件）
  • LP-MSPM0L1306 LaunchPad? 開發套件
  • MSP 軟件開發套件 （SDK）

參數

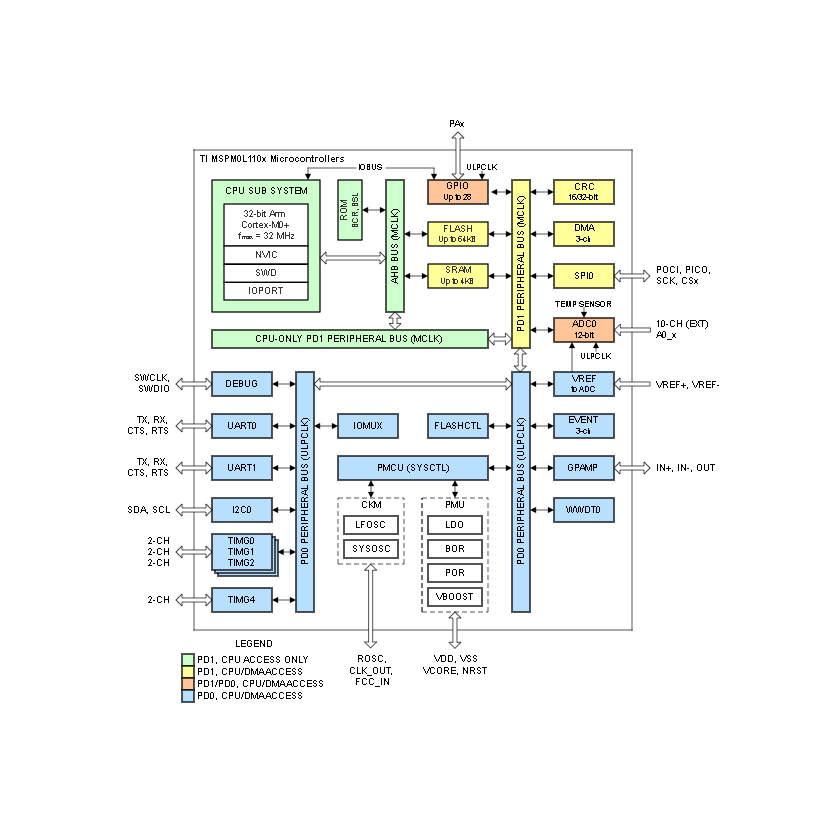

方框圖

?1. 核心特性?

• ?CPU架構?：Arm? Cortex?-M0+ 32位內核，主頻高達32 MHz，支持-40°C至105°C寬溫范圍。
• ?電源管理?：工作電壓1.62V至3.6V，集成多種低功耗模式（RUN/SLEEP/STOP/STANDBY/SHUTDOWN），最低功耗達61 nA（SHUTDOWN模式）。
• ?存儲配置?：Flash容量32KB~64KB（L1105/L1106），SRAM 4KB，支持10萬次擦寫（低32KB區域）。

?2. 關鍵外設?

• ?模擬模塊?：
  • 12位ADC（1.68 Msps，10通道），可配置1.4V/2.5V內部參考電壓。
  • 通用放大器（GPAMP），集成溫度傳感器。
• ?數字接口?：
  • 通信接口：2×UART（支持LIN/IrDA/DALI）、I2C（FM+ 1Mbps）、SPI（16Mbps）。
  • 定時器：4×16位通用定時器（TIMGx），支持PWM/編碼器接口。
  • 3通道DMA控制器，事件驅動架構。

?3. 封裝與開發支持?

• ?封裝選項?：6種封裝，包括32引腳VQFN、28/20引腳VSSOP、24引腳VQFN、16引腳WQFN/SOT。
• ?開發工具?：LP-MSPM0L1306開發套件，MSP SDK支持Code Composer Studio? IDE。

?4. 應用領域?

• 電池管理、智能電表、醫療設備、工業控制等低功耗場景。

?5. 文檔資源?

• 技術參考手冊提供詳細模塊說明，支持資源包括TI E2E論壇、MSP Academy培訓。

?6. 其他關鍵參數?

• ?時鐘系統?：內部4-32MHz振蕩器（±1.2%精度），32kHz低頻振蕩器（±3%精度）。
• ?數據完整性?：CRC-16/32校驗加速器。
• ?GPIO特性?：最多28個GPIO，含2個5V耐受開漏IO。
