一、項目背景

某汽車零部件自動化車間，核心控制設備為西門子 1200PLC（CPU 1214C，Profinet主站），需實現對 AB 1794-IB16數字量輸入模塊（DeviceNet從站）與 SMC EX260閥島（DeviceNet從站）的控制與數據采集 ——AB模塊用于采集生產線傳感器信號（如工件到位、夾具夾緊），SMC閥島負責驅動氣缸、吸盤等執行機構。傳統采用 “Profinet轉 RS485+RS485轉 DeviceNet” 級聯方案，存在通訊延遲超 200ms、DeviceNet節點管理混亂、電磁干擾致數據丟包等問題，導致生產線誤動作率超 3%，不符合車間 “連續生產” 需求。最終選定遠創智控 YC-DNTM-PN協議網關（DNT 主站 + PN從站），構建穩定通訊鏈路。

二、項目痛點

協議異構致控制失準：西門子 1200PLC的 Profinet協議與 AB模塊、SMC閥島的 DeviceNet協議不兼容，傳統級聯方案通訊成功率僅 82%，氣缸伸縮、夾具夾緊指令延遲超 200ms，工件定位偏差超 0.5mm，誤動作率高。

節點管理與擴展難：車間需接入 8個 DeviceNet從站（4個 AB模塊、4個 SMC閥島），普通轉換器僅支持 4個節點，需多設備堆疊，且新增設備需重新組態，耗時超 8小時，影響生產。

惡劣環境抗擾差：車間變頻器、伺服電機產生強電磁干擾，傳統設備數據丟包率超 5%，日均通訊中斷 2-3次，每次恢復需 1小時，日損失產能超 200件。

運維低效無預警：無遠程診斷功能，故障需逐節點排查（如檢查 DeviceNet終端電阻、線路通斷），平均處理時間超 4小時；無數據緩存，中斷時傳感器數據丟失，無法追溯故障原因。

PLC負載過高：PLC需同時處理邏輯控制與多協議數據轉發，CPU負載長期≥75%，安全程序（如急停響應）延遲≥40ms，增加設備碰撞風險。

三、遠創智控 YC-DNTM-PN網關功能簡介

網關深度整合工業網關、物聯網網關、邊緣計算網關、智能網關、數據采集器五大核心能力：

工業網關雙協議轉換：作為 PN從站無縫對接西門子 1200PLC（支持 Profinet V2.3），作為 DNT主站可管理 32個 DeviceNet從站，雙向數據轉換延遲≤50ms，保障指令實時傳輸。

工業級穩定性設計：IP30防護、-40~85℃寬溫、抗 15kV靜電，符合 EN 61000-6-4電磁兼容標準，適配車間強干擾環境；DeviceNet總線支持 125/250/500kbps自適應波特率，終端電阻自動匹配。

邊緣計算網關優化：本地執行數據預處理（如過濾傳感器高頻干擾信號）、邏輯判斷（如工件到位信號缺失時，10ms內暫停閥島動作），減少無效數據傳輸，將 PLC CPU負載降至≤40%。

智能網關遠程運維：支持以太網接入運維平臺，實時監控 DeviceNet節點狀態（在線 /離線）、通訊參數（丟包率、延遲），遠程修改網關配置（如節點地址、采集周期），故障處理時間≤30分鐘；支持超閾值預警（如總線負載超 80%時彈窗提醒）。

數據采集器 +物聯網網關：內置 32MB本地緩存（斷電保持 72小時），通訊恢復后自動補傳數據；通過物聯網網關將設備運行數據（閥島動作次數、模塊故障率）上傳至云端 MES，助力產能統計與預測性維護。

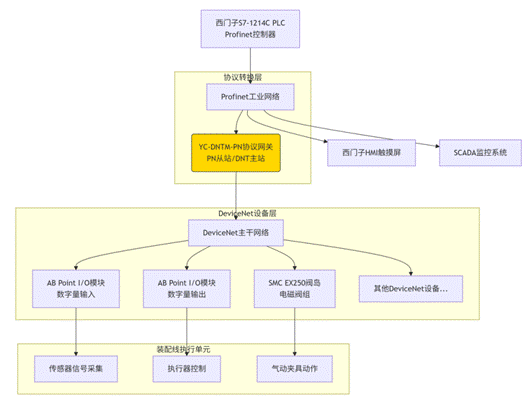

系統結構拓?fù)鋱D

五、解決方案

協議無縫銜接：網關 PN從站通過 GSD文件導入 TIA Portal，與 PLC組態為 Profinet從站（設備名稱：YC-DNTM-PN-01），映射 32字節輸入（AB模塊傳感器數據）、32字節輸出（SMC閥島控制指令）；DNT 主站掃描 AB模塊（從站 ID 1-4）與 SMC閥島（從站 ID 5-8），配置 DeviceNet波特率 500kbps，形成 “PLC指令 -網關轉換 -設備執行” 閉環。

節點管理與抗擾設計：網關支持 32個 DeviceNet節點，無需堆疊設備；DeviceNet總線采用雙絞屏蔽線（阻抗 120Ω），兩端配置終端電阻，遠離變頻器等干擾源（間距≥1.5米）；雙 24VDC冗余供電，防止單點斷電致通訊中斷。

邊緣優化與運維升級：邊緣計算網關本地過濾傳感器雜波、執行急停邏輯；智能網關遠程監控節點狀態，故障實時預警；數據采集器緩存保障數據完整，助力故障追溯；物聯網網關上傳數據至 MES，實現生產可視化。

六、實施過程

前期準備：確認 AB模塊寄存器地址、SMC閥島控制碼，安裝 TIA Portal、網關配置軟件（YC-Config）；制定布線方案（DeviceNet總線走向、屏蔽接地方式）。

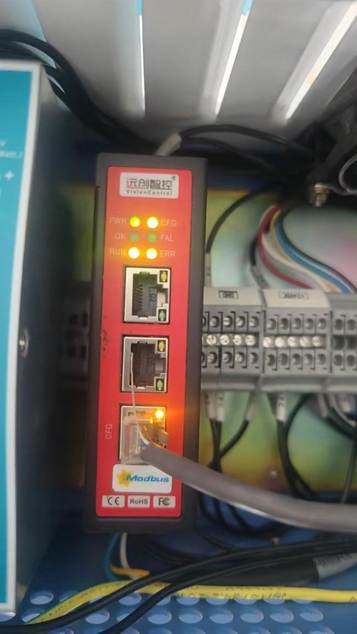

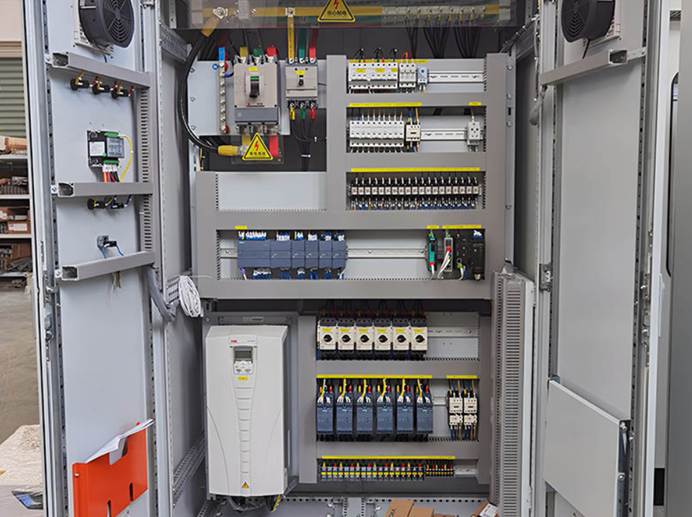

硬件部署：網關固定于 PLC控制柜 35mm導軌，連接 Profinet網線（PLC X1 PN口→網關 PN口）、DeviceNet總線（網關 DNT口→AB模塊 / SMC閥島）、冗余電源與報警器。

參數配置：網關設 PN從站地址 192.168.0.10、DNT波特率 500kbps；PLC編寫數據讀寫程序，關聯 HMI顯示控件；HMI配置設備狀態監控畫面。

聯調測試：驗證指令延遲≤50ms、傳感器數據準確率 100%；模擬節點離線，網關 3秒內觸發報警；連續 72小時運行，通訊中斷 0次，數據丟包率 0%。

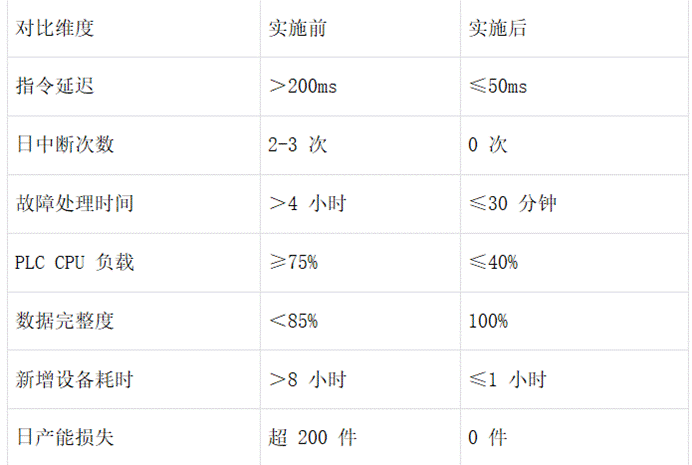

七、應用效果與前后對比

八、前景行業推薦

新能源電池制造：電芯疊片機需 DeviceNet傳感器（厚度檢測）與 Profinet PLC協同，網關抗干擾、高節點數特性適配潔凈車間，物聯網網關傳數據至云平臺，保障電池一致性。

智能汽車焊裝：焊裝線 AB機器人 IO模塊、SMC焊槍閥島多為 DeviceNet協議，網關低延遲（≤50ms）滿足焊接同步需求，邊緣計算網關本地處理焊接參數，提升焊點質量。

智慧物流倉儲：立體倉庫 AGV導航傳感器、貨位檢測模塊常用 DeviceNet 協議，網關寬溫設計（-40~85℃）適配冷鏈倉庫，智能網關遠程管理多 AGV節點，提升調度效率。

半導體封裝：封裝設備真空閥島、壓力傳感器需高精度控制，網關數據采集精度（±0.1%）符合要求，數據采集器緩存保障工藝數據完整，符合半導體行業追溯標準。

九、總結

本方案通過遠創智控YC-DNTM-PN網關（整合工業網關、物聯網網關、邊緣計算網關、智能網關、數據采集器功能），徹底解決工業自動化車間協議異構、節點管理、抗干擾等痛點，實現 PLC與 DeviceNet設備的實時通訊與精準控制。方案不僅滿足當前生產線需求，更可復制至新能源、智能汽車、智慧物流等前景行業，為工業設備互聯提供可靠支撐，助力企業降本增效、推進數字化轉型。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
