4H-碳化硅（4H-SiC）因其寬禁帶（3.26 eV）、高熱導率（4.9 W·cm?1·K?1）和高擊穿場強（2.5 MV·cm?1），成為高溫、高功率電子器件的核心材料。然而，其歐姆接觸的精準表征面臨關鍵挑戰：商用襯底的高摻雜特性導致電流擴散至襯底深層，使得傳統傳輸線法（TLM）測得的特定接觸電阻（SCR）顯著偏離真實值。本研究結合Xfilm埃利TLM接觸電阻測試儀，通過TCAD模擬與實驗驗證，提出一種基于隔離層的優化結構，為SCR的準確測定提供了新方案。

TLM測量原理

/Xfilm

(a) 圓形c-TLM方法示意圖 歐姆接觸電阻隨電極間距變化的典型曲線

TLM模型：通過測量不同間距s電極的電阻R，結合修正因子C?（R?為內電極半徑）可提取轉移長度 LT與SCR，R??為薄層電阻。

商用襯底的測量瓶頸

/Xfilm

激光退火Ti/4H-SiC接觸的I-V特性曲線 校正后電阻隨間距的變化

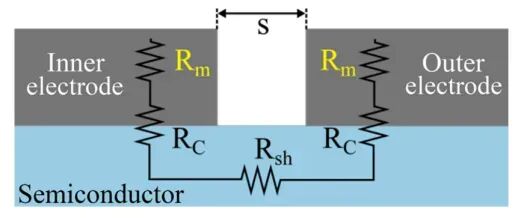

金屬-半導體結構中的電阻組成示意圖實驗采用

激光退火制備Ti/4H-SiC接觸，I-V曲線雖呈線性，但修正電阻-間距曲線線性度差（相關系數0.46），且電阻值極低（150-180 mΩ）。仿真重現該結構發現，350μm厚襯底中電流深入擴散，導致總電阻Rtotal=Rm+RC+Rsh中Rsh占比過小，間距變化對電阻影響微弱，難以準確提取SCR。

高摻雜襯底對SCR測定的影響

/Xfilm

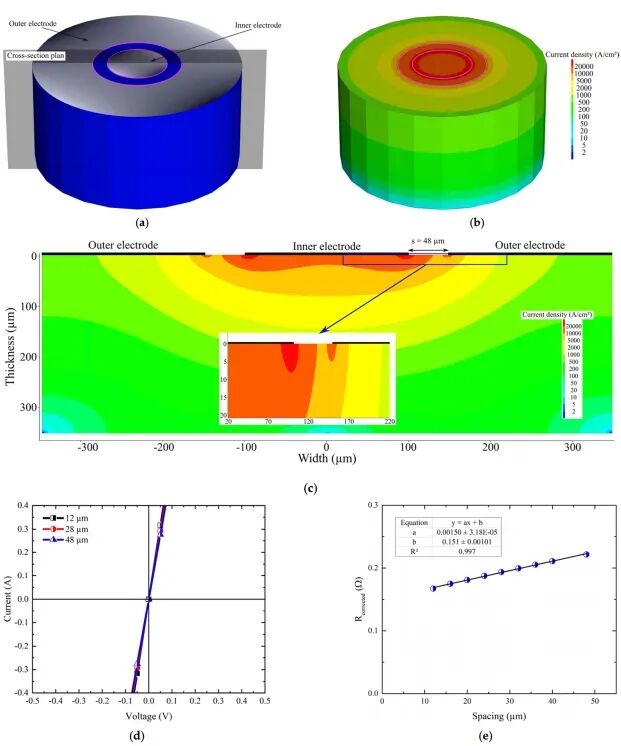

直接制備于350 μm厚4H-SiC襯底上的c-TLM結構圖 1 V偏壓下電流密度分布 橫截面視圖 不同間距的模擬I-V曲線 電阻隨間距的變化

厚襯底（350μm）仿真

• 電流分布：電子主要沿電極間流動，但顯著向襯底深處擴散。
• 電阻特性：不同間距下電阻集中分布在150-180 mΩ，間距依賴性弱，與實驗結果一致。
• 問題根源：高摻雜（1×101? cm?3）襯底電阻率低，電流無法局域化。

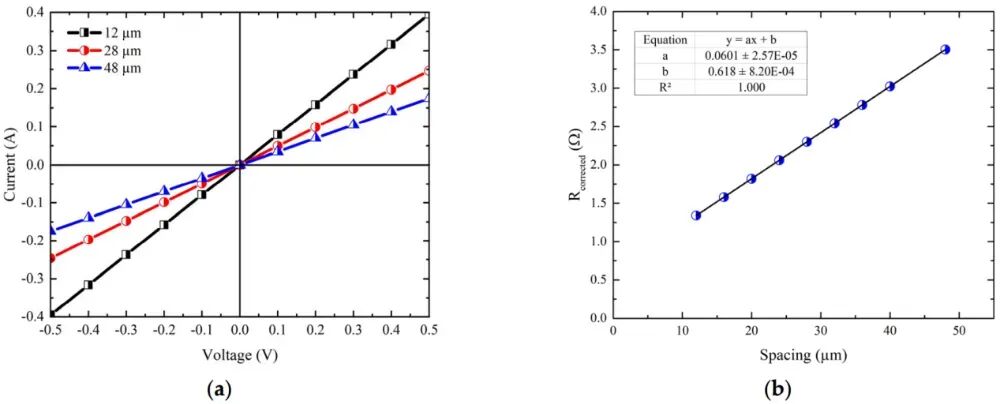

(a) 2 μm薄襯底上c-TLM結構的模擬I-V曲線 電阻隨間距顯著變化薄襯底（2μm）仿真

• 電流局域化：超薄襯底強制電流集中在接觸附近，I-V曲線間距依賴性顯著，電阻隨間距線性增加（1.3-3.5Ω）。
• 局限性：實際工藝難以實現2μm厚SiC襯底加工。

(a) 含隔離層的結構示意圖-(c) 1 V偏壓下電流密度的3D與橫截面分布 不同間距的I-V曲線 電阻隨間距變化

結構設計：在襯底與n?層間插入低摻雜隔離層，通過調節其厚度（1?40 μm）與摻雜濃度（5×1013?1×101? cm?3）優化電流限制效果。 關鍵結論：

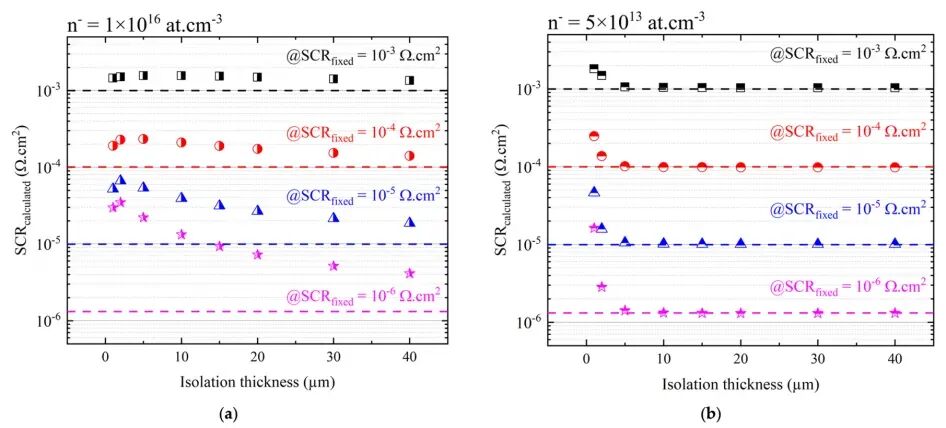

(a) 隔離層摻雜為1×101??at?cm?3時，SCR計算值隨厚度的變化；(b) 隔離層摻雜為5×1013?at?cm?3時的變化；虛線：2 μm厚理想隔離層的參考SCR值

• 摻雜濃度：隔離層需≤5×1013 cm?3。若摻雜為1×101? cm?3，SCR測定誤差可達5.5倍（如SCR真實值1×10?? Ω·cm2時，測得值5.5×10?? Ω·cm2）。
• 厚度：厚度≥5 μm時，SCR誤差<7%。例如，5 μm/5×1013 cm?3隔離層可將SCR=1×10?? Ω·cm2的誤差降至1.07倍。
• 物理機制：低摻雜隔離層顯著提升電阻率，迫使電流集中于頂部n?層。

實驗驗證與性能對比

/Xfilm

(a) 激光退火Ti/4H-SiC接觸的I-V特性；(b) 校正后電阻隨間距的變化

鈦（Ti）接觸實驗：

• 結構參數：5.6 μm厚隔離層（5×1013 cm?3） + 2.6 μm n?層（1.9×101? cm?3）。
• 工藝：100 nm Ti濺射 + 激光退火（5.0 J·cm?2） + 離子束刻蝕c-TLM圖案。
• 結果：I-V曲線線性，SCR=1×10?? Ω·cm2，電阻-間距曲線相關性顯著提升（R2 ≈ 1)。

鎳（Ni）接觸對比：相同結構下，SCR進一步降至2.4×10?? Ω·cm2，驗證了方案的普適性。 本研究通過系統模擬與實驗，揭示了高摻雜襯底對特定接觸電阻（SCR）測定的干擾機制，并提出了一種基于傳輸線法（TLM）-隔離層的優化方案。摻雜的隔離層可有效限制電流分布，將特定接觸電阻（SCR）測定誤差降至7%以內，為4H-SiC功率器件的歐姆接觸優化提供了可靠表征方法。

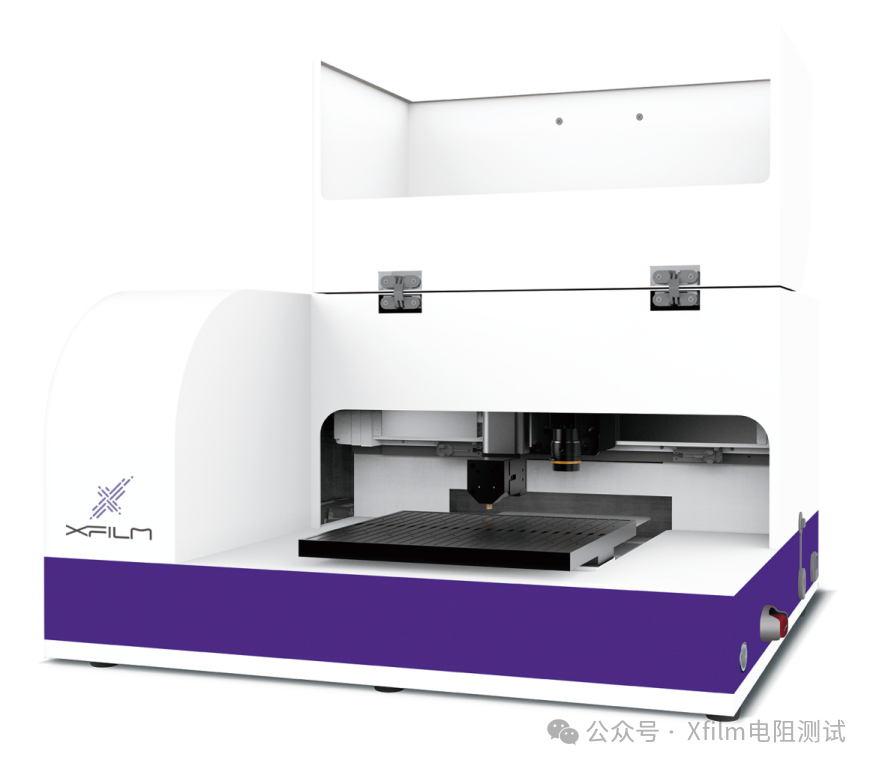

Xfilm埃利TLM電阻測試儀

/Xfilm

Xfilm埃利TLM接觸電阻測試儀用于測量材料表面接觸電阻或電阻率的專用設備，廣泛應用于電子元器件、導電材料、半導體、金屬鍍層、光伏電池等領域?！?/span>靜態測試重復性≤1%，動態測試重復性≤3%■ 線電阻測量精度可達5%或0.1Ω/cm■ 接觸電阻率測試與線電阻測試隨意切換■ 定制多種探測頭進行測量和分析本文提出的隔離層-傳輸線法（TLM）聯合方案，結合Xfilm埃利TLM接觸電阻測試儀的高精度測量能力，為4H-SiC功率器件的歐姆接觸工藝優化提供了標準化測試流程。

原文參考：《How to Accurately Determine the Ohmic Contact Properties on n-Type 4H-SiC》
