石墨烯作為最具代表性的二維材料，憑借其卓越的電學性能在高性能電子器件領域展現出巨大應用潛力。然而，金屬-石墨烯接觸電阻問題一直是制約其實際應用的瓶頸。接觸電阻可占石墨烯場效應晶體管(GFET)總電阻的50%以上，顯著影響器件性能。

Xfilm埃利測量專注于電阻/方阻及薄膜電阻檢測領域創新研發與技術突破。本文基于Xfilm埃利TLM接觸電阻測試儀，系統評估了TLM在金屬-石墨烯接觸電阻表征中的可靠性問題。

本研究設計了精密的TLM測試結構。該結構由一系列不同溝道長度(LCH，5-50μm)和固定寬度(W=20μm)的GFET組成?；撞捎胮型硅襯底，熱氧化生成85nm厚的SiO2介電層，通過化學氣相沉積(CVD)制備單層石墨烯并轉移至基底上。為全面評估接觸特性，研究選擇了三種常見接觸金屬：鎳(Ni)、銅(Cu)和金(Au)，其功函數分別為5.0eV、4.7eV和5.2eV。

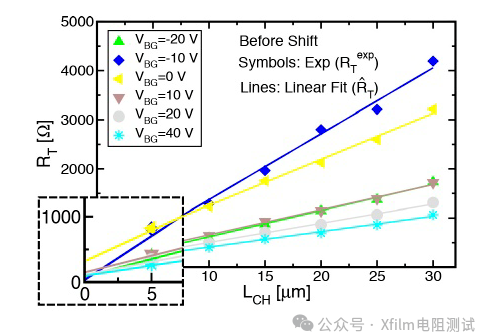

總電阻RT與LCH的關系

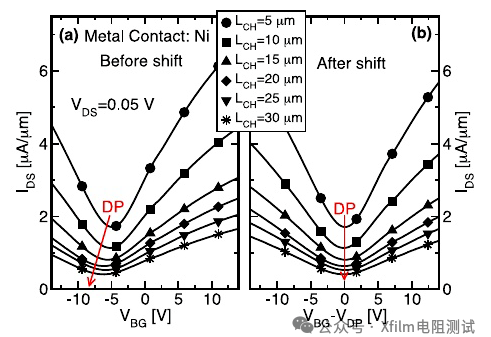

典型TLM結構GFET的IDS-VBG曲線

實驗在300K的超高真空環境(<10-6mbar)下進行，測量不同LCH的GFET在不同背柵電壓(VBG)下的源漏電流(IDS)，繪制典型的IDS-VBG曲線。曲線中清晰可見狄拉克點(DP)，即石墨烯電導率最低點，其位置VDP因金屬摻雜和界面雜質的影響而略有偏移。

TLM原理

/Xfilm

根據TLM原理，總電阻RT可表示為：

其中RSH為石墨烯薄層電阻，RC為接觸電阻。通過測量不同LCH器件的RT值并進行線性擬合，可從斜率得到RSH，從截距得到2RC。

然而，在實際應用中，研究者發現了兩個突出問題：

提取的RC值離散性大

在狄拉克點附近常出現負的RC值

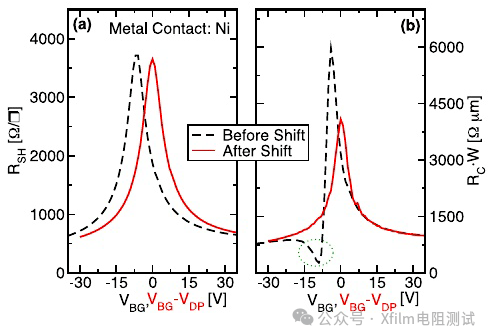

RSH和RC與VBG的關系

統計分析顯示，原始數據的相對誤差在某些情況下高達600%，這顯然無法滿足科研和工程需求。

VDP補償技術

/Xfilm

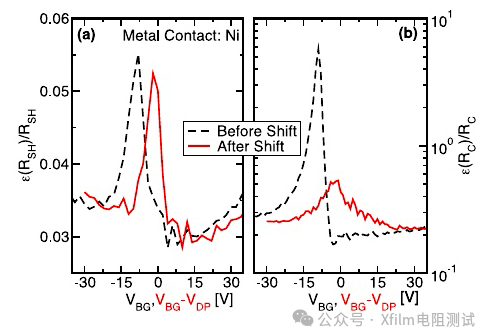

RSH和RC的相對誤差

應用公式計算得出的RSH(a)和RC(b)相對于VBG的相對誤差。對于RSH誤差較小，而對于RC值在VDP≈-10V時誤差巨大。

為解決VDP偏移問題，通過將所有GFET的IDS-VBG曲線沿電壓軸平移，使其VDP對齊。這一操作確保在比較不同LCH器件的RT時處于相同的載流子濃度狀態。

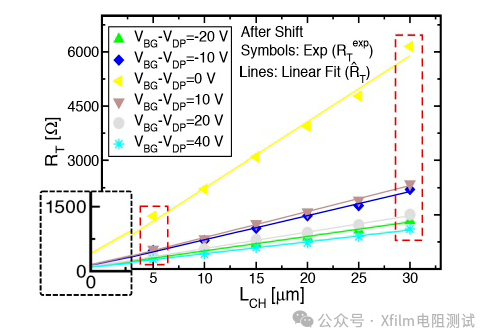

補償后的RT-LCH關系

改進方法的效果顯著：

RC曲線變化：補償后RC在狄拉克點附近的異常凹陷消失

誤差大幅降低：從原始數據的±300%降至改進后的±15%（采用3σ準則排除異常值）

金屬對比一致性：三種金屬接觸均表現出類似的改進效果

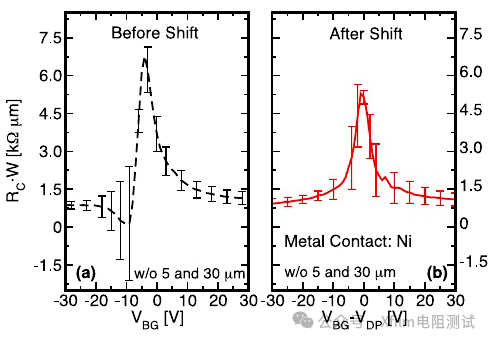

異常值排除前后的RC

蒙特卡羅模擬設計

/Xfilm

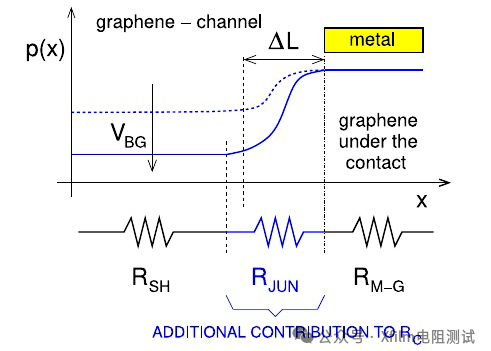

金(Au)接觸附近石墨烯層中沿傳輸方向的空穴密度分布示意圖

本研究開發了基于粒子蒙特卡羅（Particle-in-Cell MC）方法的二維模擬器，自洽求解石墨烯中載流子的Dirac方程和泊松方程。

模擬特別關注了金屬接觸邊緣的電荷分布和偽結電阻(RJUN)的形成機制。金屬接觸會靜電摻雜下方的石墨烯，導致接觸邊緣形成載流子濃度臺階。理論認為這可能引入額外的結電阻RJUN，使總接觸電阻變?yōu)椋?/span>

蒙特卡羅模擬顯示：

金(Au)接觸（功函數5.2 eV）使石墨烯呈p型摻雜，形成p-p?結

結區延伸范圍ΔL < 10 nm（遠小于LCH，ΔL/LCH< 0.2%）

對應的RJUN≈100 Ω·μm（僅為RC的10%）

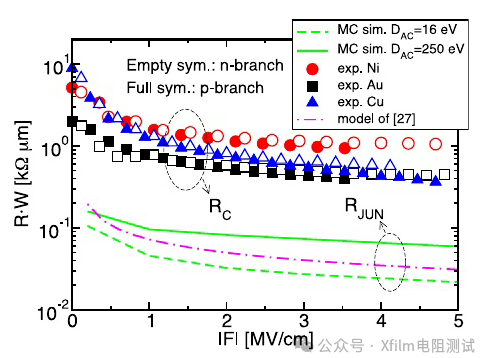

蒙特卡羅模擬的結電阻RJUN與彈道模型對比

這表明偽結對RC的貢獻有限，忽略RJUN引入的誤差小于10%，遠小于TLM提取過程本身的統計誤差。盡管TLM假設RC與LCH無關，但RJUN的存在僅產生次要影響。

本研究系統評估了TLM法在金屬-石墨烯接觸電阻測量中的可靠性問題，主要發現：

VDP偏移是導致RC提取誤差的主要原因

通過補償VDP偏移和3σ異常值排除策略可將精度提升20倍

不同金屬接觸的RC存在顯著差異，金(Au)因界面缺陷較少表現出最低接觸電阻（與功函數理論矛盾的機制需進一步研究）

接觸邊緣偽結的貢獻有限（RJUN~100 Ω·μm）

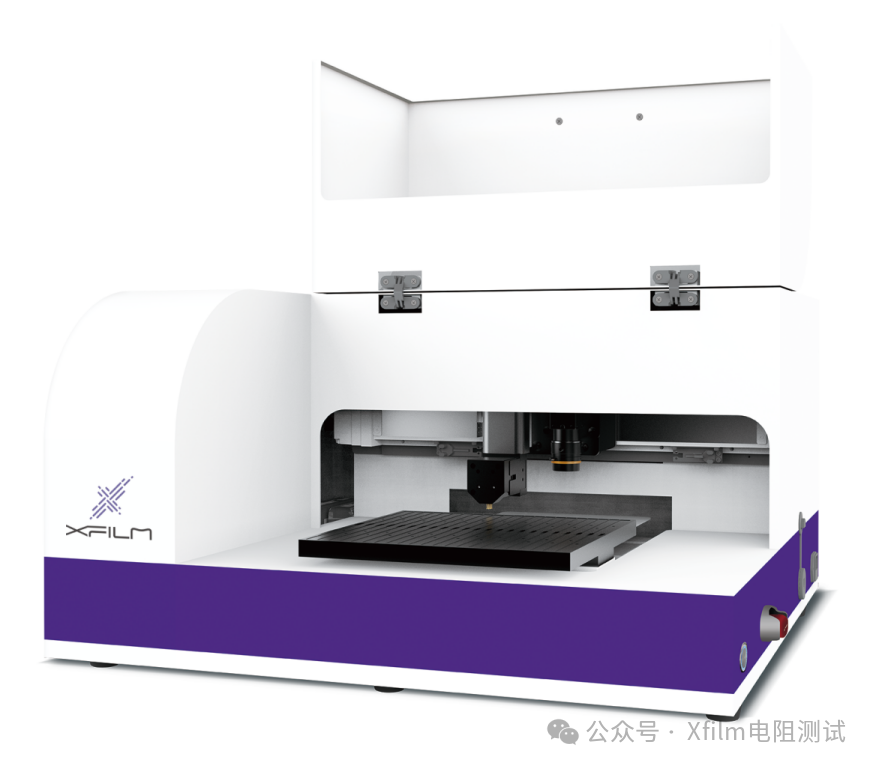

Xfilm埃利TLM電阻測試儀

/Xfilm

Xfilm埃利TLM接觸電阻測試儀用于測量材料表面接觸電阻或電阻率的專用設備，廣泛應用于電子元器件、導電材料、半導體、金屬鍍層、光伏電池等領域?！?strong>靜態測試重復性≤1%，動態測試重復性≤3%■ 線電阻測量精度可達5%或0.1Ω/cm■ 接觸電阻率測試與線電阻測試隨意切換■ 定制多種探測頭進行測量和分析

本文基于傳輸線法（TLM）系統評估了金屬-石墨烯接觸電阻的測量可靠性，通過Xfilm埃利TLM接觸電阻測試儀高精度測試技術與蒙特卡羅模擬相結合，揭示了誤差來源并提出了創新性解決方案。

原文出處：《Dependability assessment of Transfer Length Method to extract the metal–graphene contact resistance》
