前 言

本文主要介紹基于創龍科技TL3588-EVM評估板的NPU開發案例，適用開發環境如下。

Windows開發環境：Windows 7 64bit、Windows 10 64bit

虛擬機：VMware16.2.5

開發環境：Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.160

Debian：Debian11

LinuxSDK：LinuxSDK-[版本號]（基于rk3588_linux_release_v1.2.1_20230720）

無特殊說明情況下，本文默認使用USB TO UART2作為調試串口，使用系統啟動卡（Micro SD方式）啟動系統，通過路由器與PC機進行網絡連接，請確保PC機、Ubuntu系統可正常訪問互聯網。

NPU(Neural network Processing Unit)，即神經網絡處理器。RK3588內部已集成高能效神經網絡處理器NPU，支持神經網絡推理硬件加速，能夠流暢運行AI算法。主要參數如下：

（1）支持INT4/INT8/INT16/FP16/BF16/TF32等；

（2）支持多種框架，如TensorFlow/PyTorch/Caffe/MXNet等；

（3）6TOPS算力。

備注：更多詳細信息請查看“6-開發資料數據手冊核心板元器件CPU”目錄下的文檔。

NPU開發流程如下：

（1）模型訓練：用戶根據需求自行訓練模型或使用官方提供的模型；

（2）模型轉換：使用RKNN-Toolkit2將預訓練模型轉換為RK3588 NPU可使用的RKNN模型；

（3）應用開發：基于RKNN API開發應用程序。

圖 1?NPU開發流程圖

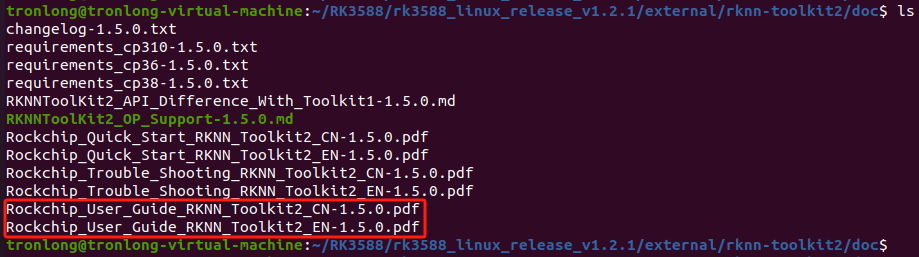

關于RKNN-Toolkit2模型轉換使用說明、混合量化、精度問題排查的詳細介紹，可查看LinuxSDK源碼"external/rknn-toolkit2/doc/"目錄下的"Rockchip_User_Guide_RKNN_Toolkit2_CN-1.5.0.pdf"與"Rockchip_User_Guide_RKNN_Toolkit2_EN-1.5.0.pdf"文檔。

圖 2

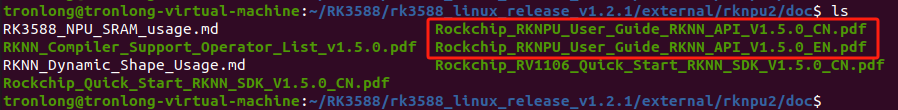

關于RKNN API的詳細使用說明可查看LinuxSDK源碼"external/rknpu2/doc/"目錄下的"Rockchip_RKNPU_User_Guide_RKNN_API_V1.5.0_CN.pdf"與"Rockchip_RKNPU_User_Guide_RKNN_API_V1.5.0_EN.pdf"文檔。

圖 3

我司提供的NPU開發案例為產品資料“4-軟件資料Demoplatform-demosyolov5_object_detect”，具體說明如下。

案例說明

本案例基于RKNN API實現對圖片中目標對象的識別，并將識別結果以加水印的方式添加至圖像，并保存成圖片文件。案例循環測試10次，統計出推理的平均處理耗時。

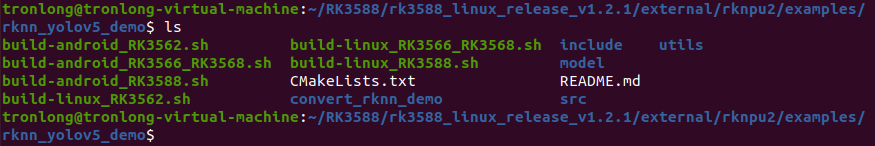

備注：本案例基于瑞芯微官方例程實現，進行了目錄的重構及編譯的簡化,功能邏輯未進行修改。官方例程位于LinuxSDK源碼"external/rknpu2/examples/rknn_yolov5_demo/"目錄下。

圖 4

程序處理流程圖如下：

圖 5

案例測試

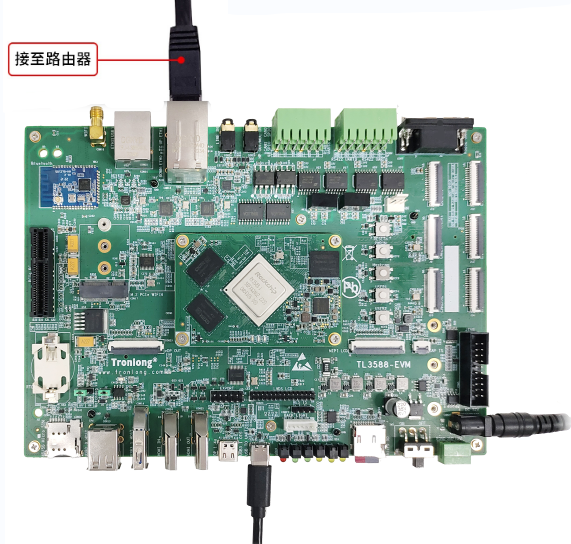

請通過網線將評估板千兆網口ETH0連接至路由器。

圖 6

請將案例bin目錄下的所有文件拷貝至評估板文件系統任意目錄下。

圖 7

在可執行文件所在目錄，執行如下命令，對圖片目標對象進行模型推理。

備注：模型運行的時間會有抖動。

Target# ./yolov5_object_detect yolov5s-640-640_rm_transpose_rk3588.rknn bus.jpg

圖 8

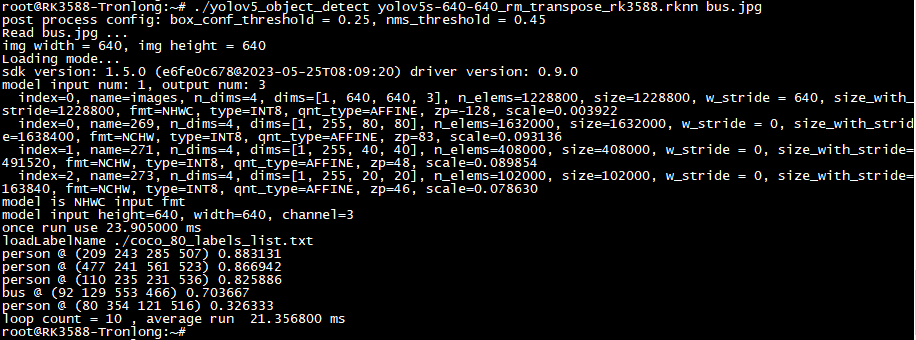

從輸出信息可知，本案例程序識別出測試圖片包含4個person和1個bus對象，運行1次模型耗時為23.905000ms；循環運行10次模型平均耗時為21.356800ms。

案例程序?qū)y試圖片的目標對象標記成功后將輸出名稱為out.jpg的標記圖片至當前目錄，請將out.jpg文件拷貝至Windows下，并使用PC端相關軟件對比查看bus.jpg與out.jpg，測試結果如下所示。

圖 9

圖 10?bus.jpg

圖 11?out.jpg

從out.jpg圖片可知，案例程序能正確框選出4位人物和1輛汽車，同時顯示person、bus文字標簽和置信度，標記對象的數量及信息等與程序打印信息一致。

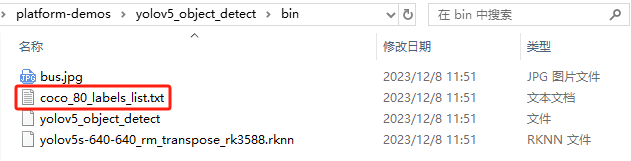

本程序能夠支持識別的目標數據集類型說明位于bin目錄下的coco_80_labels_list.txt文件，用戶可根據相關目標類型進行測試驗證。

圖 12

案例編譯

環境搭建

打開Ubuntu，執行如下命令，安裝NPU案例開發所需的Python3工具及依賴庫。

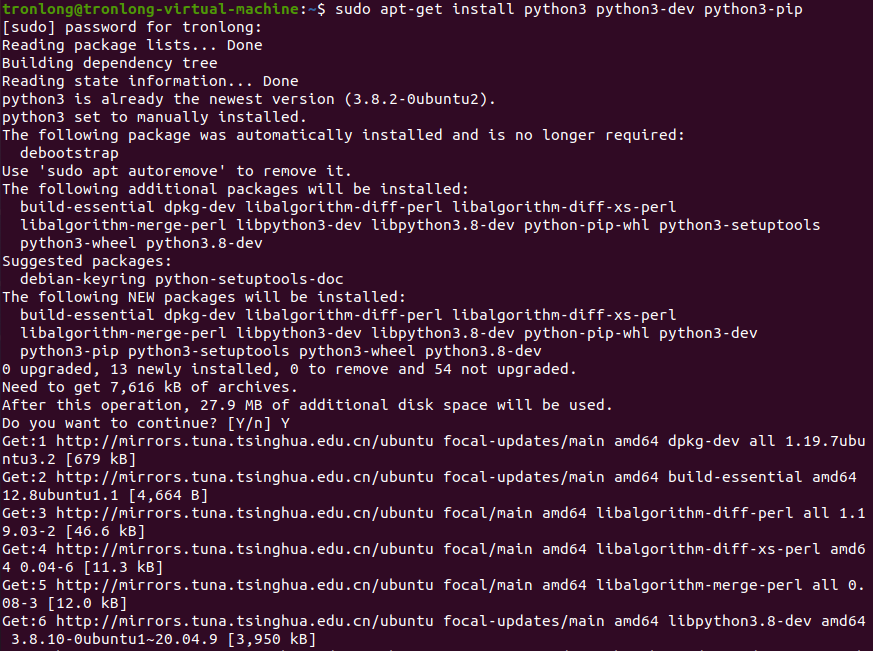

Host# sudo apt-get install python3 python3-dev python3-pip

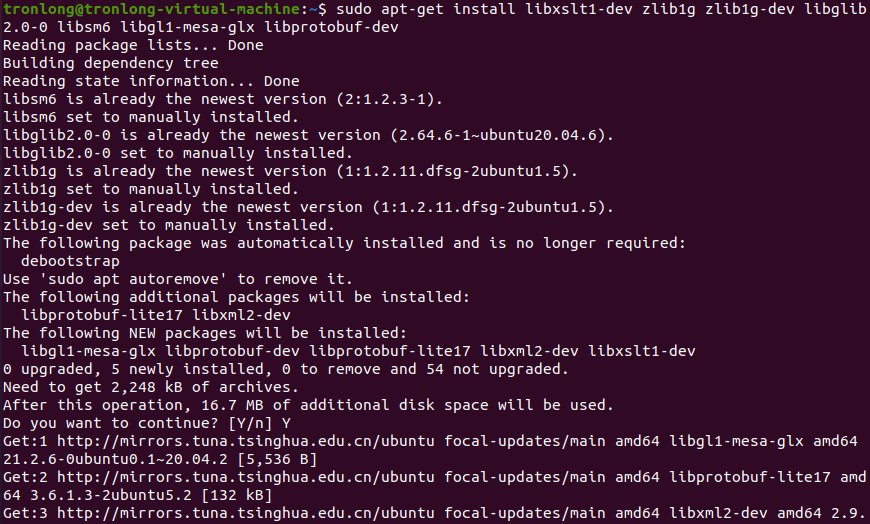

Host# sudo apt-get install libxslt1-dev zlib1g zlib1g-dev libglib2.0-0 libsm6 libgl1-mesa-glx libprotobuf-dev

圖 13

圖 14

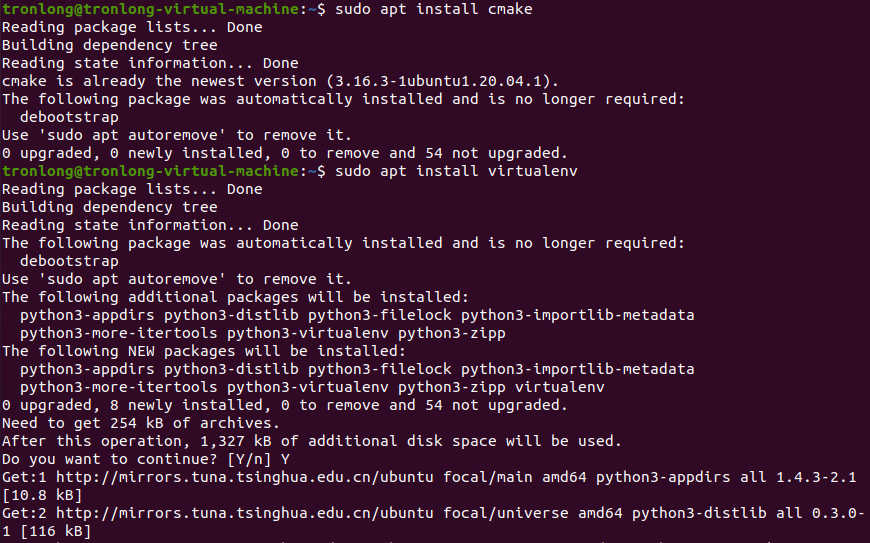

執行如下命令，安裝NPU案例開發所需的cmake和virtualenv工具。

Host# sudo apt install cmake

Host# sudo apt install virtualenv

圖 15

執行如下命令，使用virtualenv工具創建虛擬環境并進入虛擬環境。

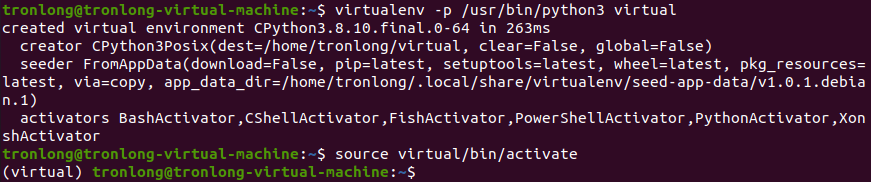

Host# virtualenv -p /usr/bin/python3 virtual //創建虛擬環境

Host# source virtual/bin/activate //進入虛擬環境

備注：虛擬機可能存在多個Python版本，由于虛擬機環境問題可能導致庫安裝不成功或成功亦無法找到庫，因此建議使用虛擬環境安裝庫。virtual可任意命名，指定目錄創建，若無指定目錄則默認當前目錄。

圖 16

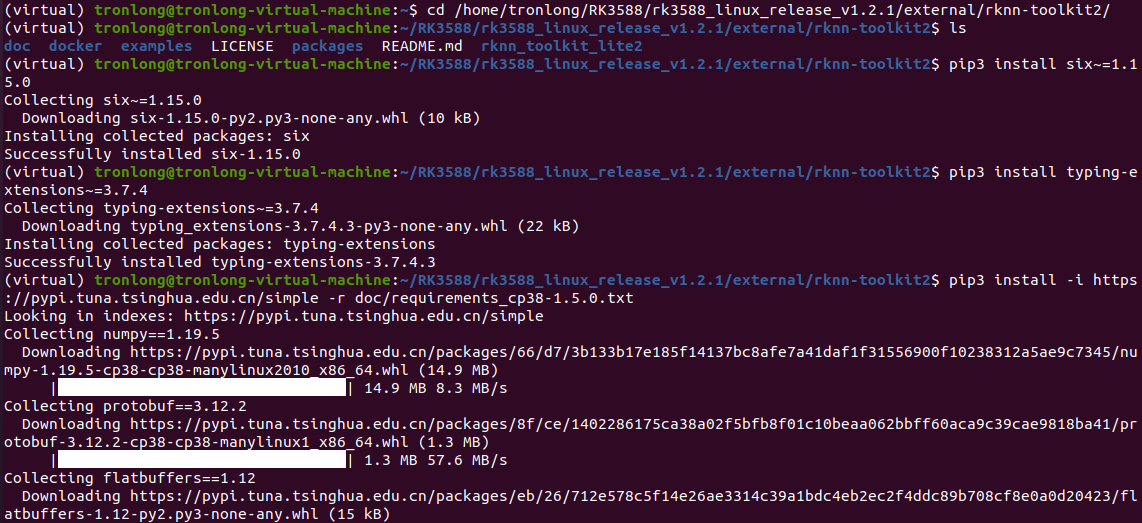

執行如下命令，進入LinuxSDK源碼"rk3588_linux_release_v1.2.1/external/rknn-toolkit2/"目錄，安裝案例相關依賴庫。

Host# cd /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/external/rknn-toolkit2/

Host# pip3 install six~=1.15.0

Host# pip3 install typing-extensions~=3.7.4

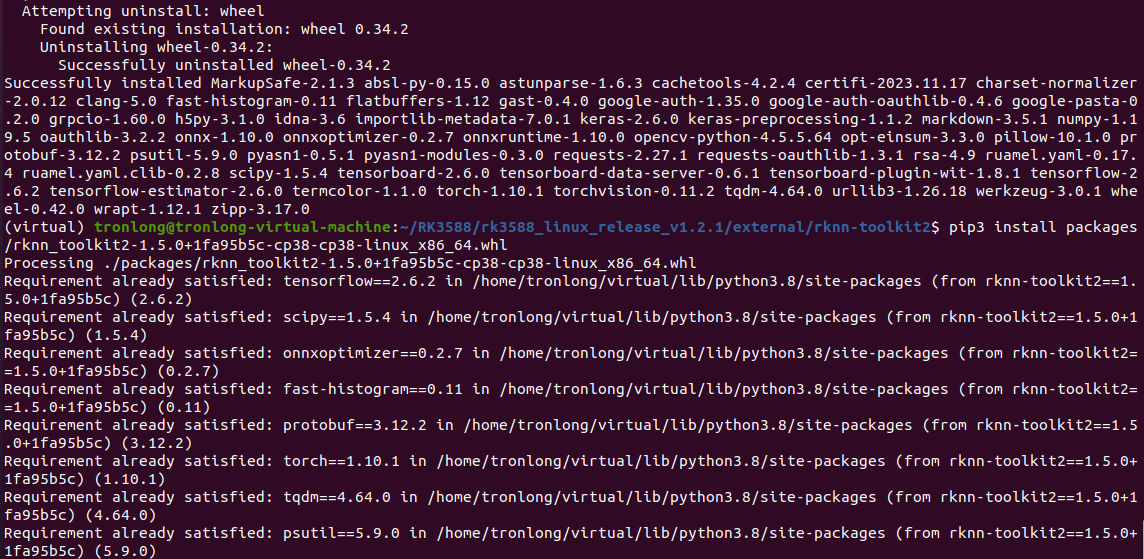

Host# pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple -r doc/requirements_cp38-1.5.0.txt

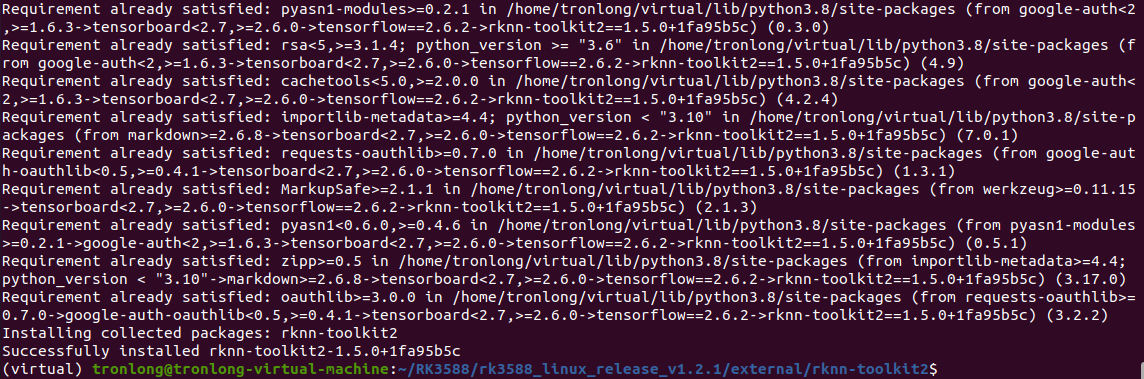

Host# pip3 install packages/rknn_toolkit2-1.5.0+1fa95b5c-cp38-cp38-linux_x86_64.whl

圖 17

圖 18

圖 19

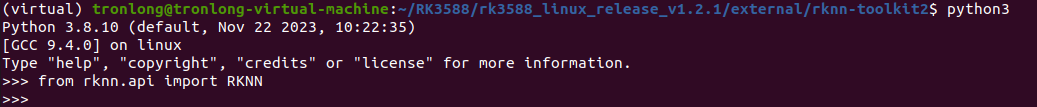

在當前目錄下，執行如下命令，若無報錯信息，則表示安裝成功，如下圖所示。按下"Ctrl + D"即可退出測試。

Host# python3

from rknn.api import RKNN

圖 20

執行如下命令，可退出虛擬環境。

Host# deactivate

圖 21

模型轉換

打開Ubuntu，執行如下命令，進入虛擬環境。

Host# source virtual/bin/activate

圖 22

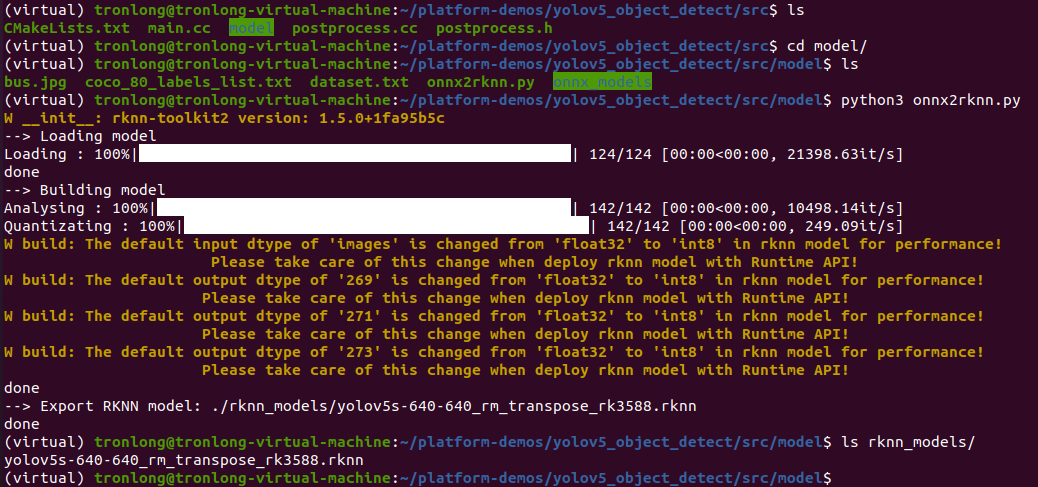

將案例src源碼目錄拷貝至Ubuntu工作目錄下，進入源碼目錄的model目錄，執行如下命令進行模型轉換，將ONNX模型轉化為RKNN模型。模型轉化成功后將會在當前目錄下新生成rknn_models目錄，并在rknn_models目錄下生成RKNN模型。

Host# cdmodel/

Host# python3 onnx2rknn.py

圖 23

模型轉化成功后執行如下命令，退出虛擬環境。

Host# deactivate

圖 24

案例編譯

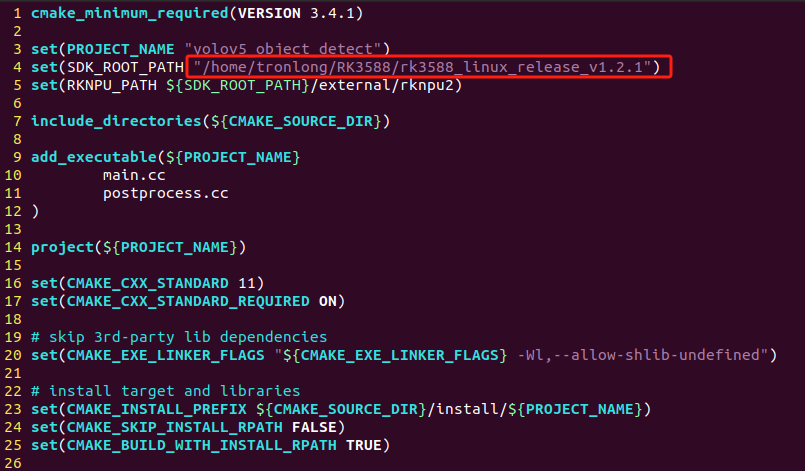

在案例src源碼目錄下，執行如下命令配置編譯環境，并修改CMakeLists.txt文件，請根據實際情況修改為LinuxSDK源碼路徑。

Host# source /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/environment

Host# viCMakeLists.txt

圖 25

圖 26

執行如下命令，新建一個build目錄，用于存放編譯過程產生的相關文件。

Host# mkdir -p build

圖 27

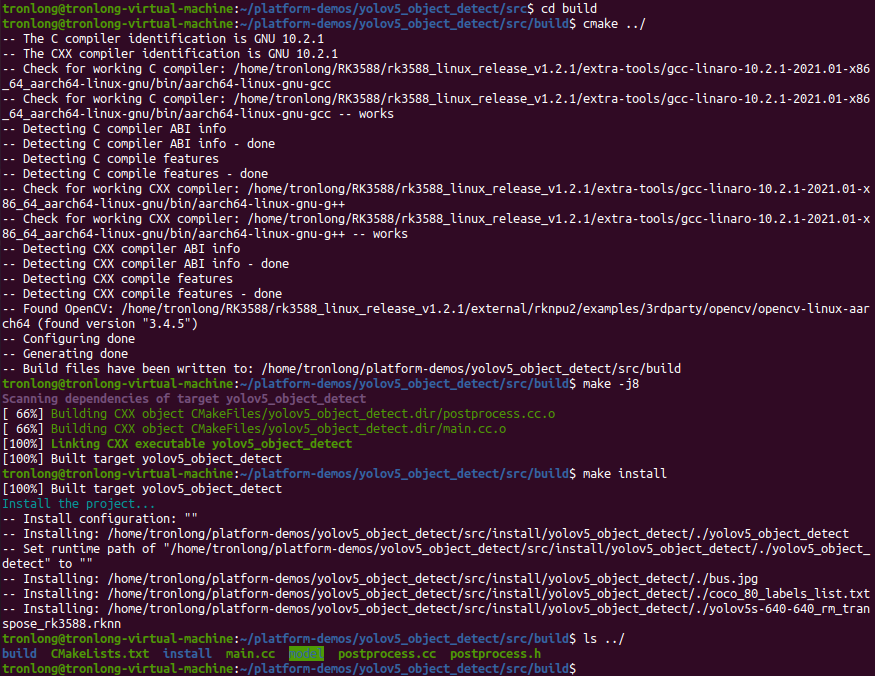

進入build目錄，執行如下命令進行案例編譯，編譯完成將會在build目錄下生成編譯過程產生的相關文件，并在src目錄下生成install目錄，該目錄下存放案例相關文件。

Host# cd build

Host# cmake ../

Host# make -j8

Host# make install

圖 28

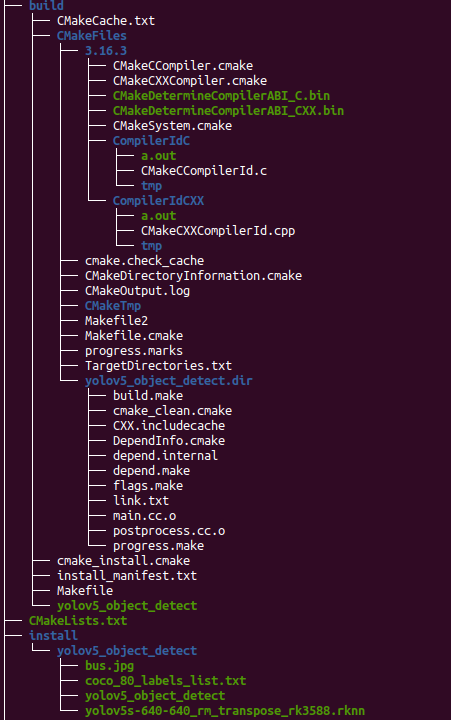

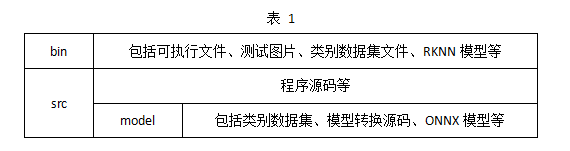

build目錄存放編譯過程產生的相關文件，install目錄存放案例相關文件，包括測試圖片bus.jpg、類別數據集coco_80_labels_list.txt、RKNN模型yolov5s-640-640_rm_transpose_rk3588.rknn和可執行程序yolov5_object_detect等文件，如下圖所示。

圖 29

關鍵代碼

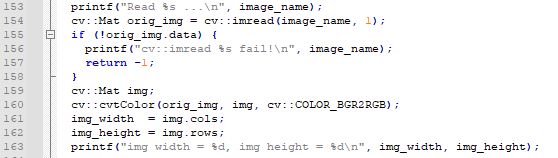

（1）加載圖片RGB數據。

圖 30

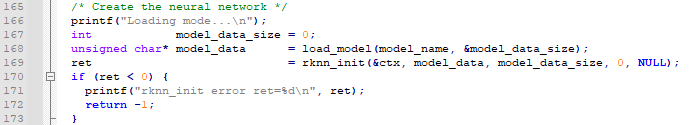

（2）加載模型并初始化RKNN。

圖 31

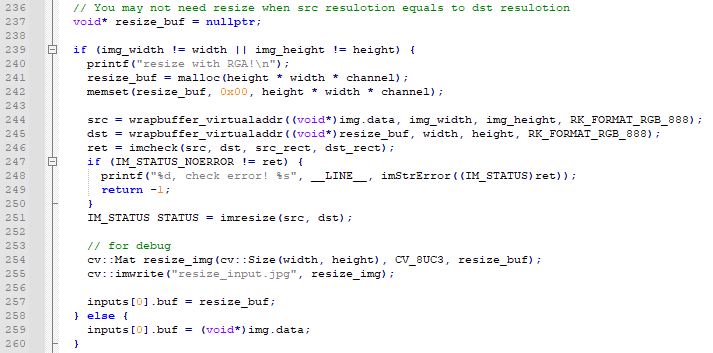

（3）前處理，對圖像進行縮放和裁剪以適配模型輸入。

圖 32

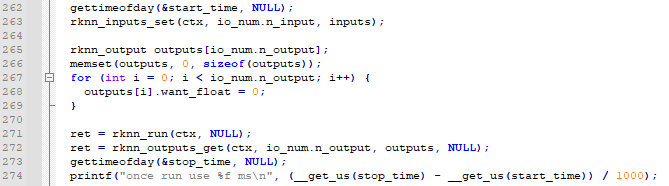

（4）設置模型運行輸入輸出參數，NPU運行模型，獲取模型輸出，統計運行耗時。

圖 33

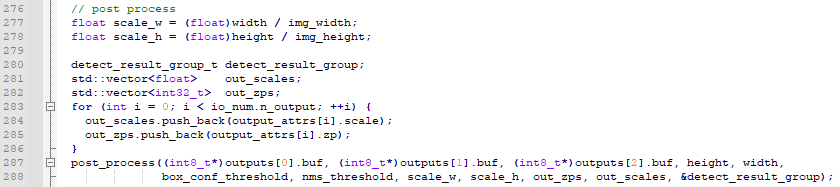

（5）進行后處理，得到目標識別結果。

圖 34

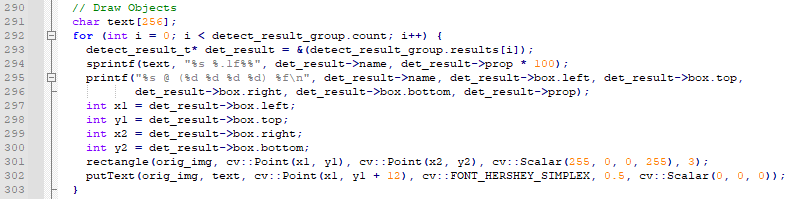

（6）使用目標識別結果給圖片添加水印，并保存為圖片文件。

圖 35

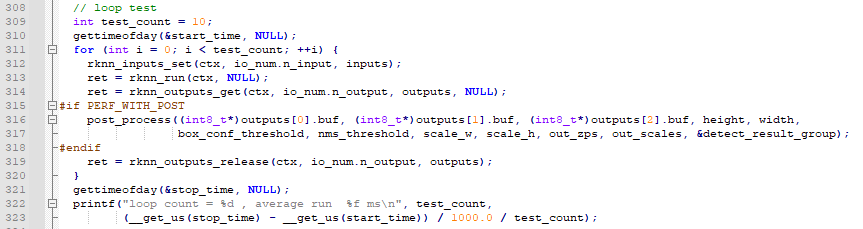

（7）重復運行10次模型并統計平均耗時。

圖 36
