Microchip Technology AVR32SD32 Curiosity Nano評估套件 (EV75S16A) 是一款緊湊的多功能開發平臺，設計用于通過AVR32SD32微控制器，促進快速原型設計和應用開發。 該套件包括內置硬件安全特性，例如雙核鎖步CPU、閃存上的糾錯碼 (ECC)、SRAM/EEPROM以及帶錯誤控制器的自主故障檢測，因此符合ISO 26262 (ASIL C) 和IEC 61508 (SIL 2) 安全標準。

數據手冊:*附件：Microchip Technology AVR32SD32 Curiosity Nano評估套件數據手冊.pdf

該Microchip套件通過MPLAB X集成開發環境 (IDE) 提供全面的編程和調試功能，并支持各種輸入和輸出選項，包括機械用戶開關、LED和用于精確計時的晶體。該套件由USB供電，具有可調目標電壓，因此成為旨在創建可靠、安全應用的開發人員的靈活而強大的工具。

特性

• 一個綠色LED電源/狀態指示燈
• 一個 32.768 kHz 晶體
• 一個 20 MHz 晶體
• USB供電
• Microchip MPLAB^?^ X IDE中的板載調試器支持
  • 板標識
  • 虛擬串行端口 (CDC)
  • 編程和調試
  • 兩個調試GPIO通道 (DGI GPIO)
• USB Type-C^?^ 連接器
• 一個黃色用戶LED
• 一個機械式用戶開關

電路板概述

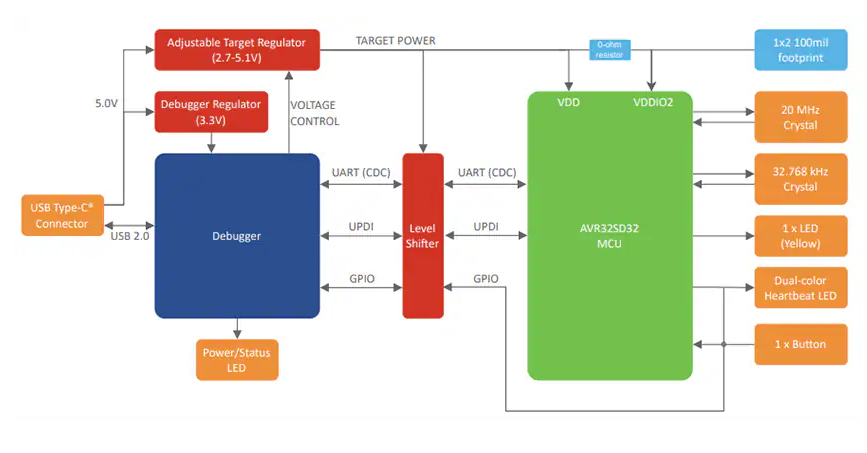

框圖

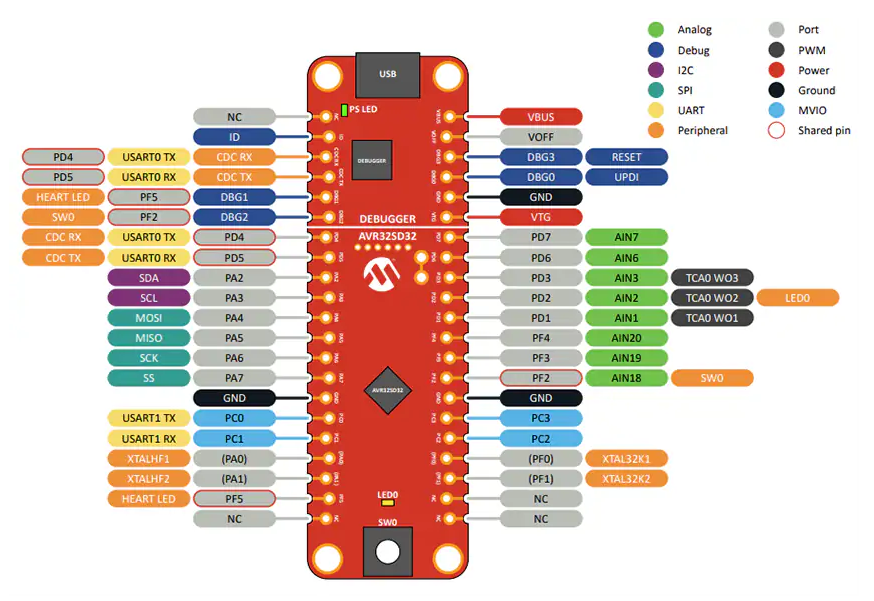

電路板引腳分配

AVR32SD32 Curiosity Nano評估套件開發指南與技術解析

一、硬件架構與核心特性

1. ?功能安全設計?
   AVR32SD32基于ISO 26262標準開發，具備雙核鎖步CPU、SECDED ECC校驗（支持Flash/EEPROM/SRAM）、錯誤控制器（ERRCTRL）及PDID安全功能。其事件系統（6通道）可實現外設間無CPU干預的同步通信，適合汽車電子等高可靠性場景。
2. ?評估板資源?
   • ?核心部件?：AVR32SD32 MCU（32KB Flash，20MHz主頻）、USB Type-C接口、雙晶振（20MHz/32.768kHz）
   • ?調試支持?：板載調試器支持UPDI接口，集成虛擬串口（CDC）、調試GPIO通道（DGI）及拖拽編程（UF2/HEX文件）
   • ?擴展接口?：通過邊緣連接器暴露所有I/O，支持Click boards?和Xplained Pro擴展板

二、電源管理注意事項

三、調試技巧與問題排查

1. ?常見問題?
   • ?CDC串口無響應?：確認終端軟件已啟用DTR信號，目標端UART需配置8位數據位+無硬件流控
   • ?拖拽編程失敗?：UF2文件需通過pymcuprog makeuf2命令轉換，鎖位編程需改用MPLAB X IDE
2. ?硬件修訂記錄?
   • Rev 2版本32.768kHz晶振負載電容需更換為3.9pF（原5.6pF/6.8pF）以符合±20ppm精度要求
