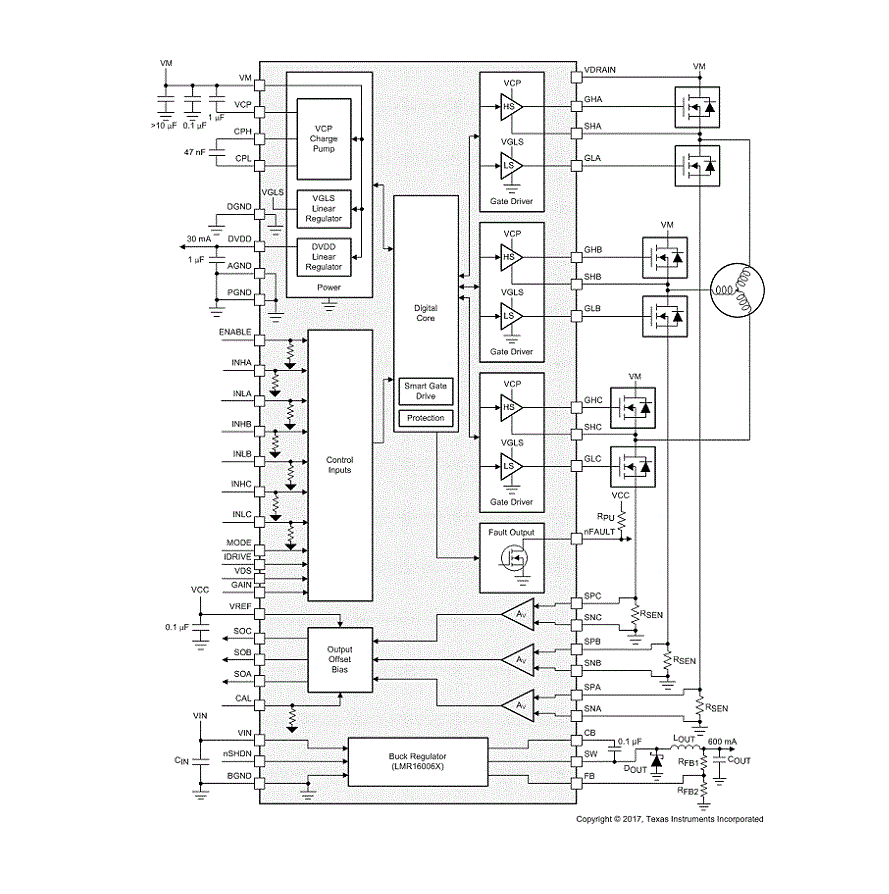

?DRV832x系列三相智能柵極驅動器技術文檔總結
?1. 核心特性?
- ?寬電壓范圍?
- 工作電壓6-60V（柵極驅動）及4-60V（可選降壓穩壓器）
- 支持100% PWM占空比，集成電荷泵（高側）和線性穩壓器（低側）
- ?驅動能力?
- ?集成功能?
?2. 關鍵參數?

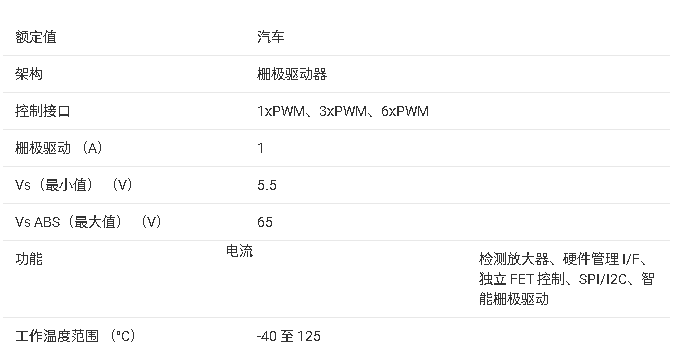

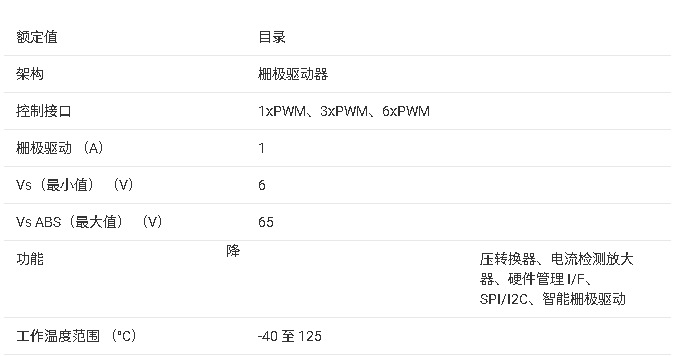

| ?參數? | ?規格? |
|---|---|
| ?封裝? | 32/40/48引腳QFN（5×5mm至7×7mm） |
| ?靜態電流? | 睡眠模式12μA（典型），待機模式8.5mA |
| ?保護功能? | UVLO/CPUV/OCP/GDF/OTW/OTSD |
| ?通信接口? | SPI或硬件配置（電阻設置） |
?3. 技術亮點?
- ?智能柵極驅動?
- 動態調整MOSFET開關速度（IDRIVE配置），支持7級電流強度（10mA-2A）
- 自動死區時間控制（50-400ns可調）
- ?靈活控制模式?
- ?保護機制?
- VDS過流監測（0.06-1.88V可調閾值）
- 故障連鎖保護（nFAULT引腳+SPI狀態寄存器）
?4. 典型應用?
- ?電機驅動?：電動自行車、無人機、工業機器人
- ?電源模塊?：風扇、泵、伺服驅動器
- ?集成方案?：替代分立柵極驅動+電流檢測+穩壓電路
?5. 版本差異?
| ?型號? | ?特性差異? |
|---|---|
| DRV8320 | 無電流檢測放大器 |
| DRV8323 | 集成三路電流檢測放大器 |
| DRV832xR系列 | 額外集成600mA降壓穩壓器 |
?文檔版本?：SLVSDJ3D（2022年3月修訂）
?關鍵更新?：
- 優化睡眠模式時序（GHx/GLx行為）
- 新增VDS自動重試功能
- 增強SPI寄存器配置靈活性
