什么是電動靜液作動器（EHA）

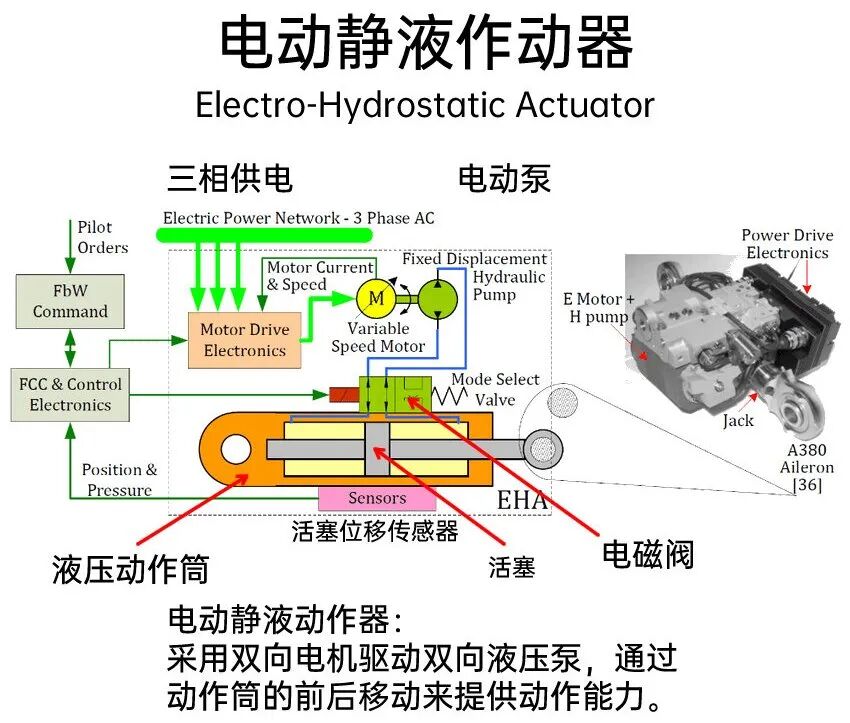

電動靜液作動器(Electro-Hydrostatic Actuator，簡稱EHA)代表了當今動力傳輸技術的前沿成果，它創新性地將交流伺服技術與液壓技術完美融合，形成了一種新型電液伺服作動系統。這種革命性的設計既保留了交流伺服電機響應迅速、控制精確的特點，又繼承了傳統液壓系統輸出力大、功率密度高的優勢，從根本上實現了能量效率的顯著提升。EHA系統的核心在于其去除了傳統液壓系統中復雜的中央泵站、閥組和冗長的管路，轉而采用高度集成的模塊化設計，使得系統結構大為簡化，可靠性顯著提高，維護成本大幅降低。

在EHA系統中，電能通過伺服電機直接驅動液壓泵，產生所需的液壓能，進而推動執行機構完成各種機械動作。這種"電力-液壓-機械"的能量轉換路徑不僅高效，而且實現了能量的按需分配，避免了傳統液壓系統在能量傳輸過程中的大量損耗。特別值得一提的是，EHA系統具有能量回收的獨特能力，在制動或負載下降工況下，系統可以將機械能重新轉換為電能回饋電網或儲能裝置，這種特性使其在節能環保方面具有突出優勢。

然而，EHA技術也面臨著一些挑戰。系統中不僅存在液壓系統固有的強非線性特性和模型不確定性問題，還存在泵源流量死區非線性等復雜現象。這些技術難題對控制策略提出了極高要求，如何設計高性能的抗擾控制算法，成為確保電動靜液作動器最終實現高能效、高精度作業的關鍵所在。

EHA的技術原理與系統構成

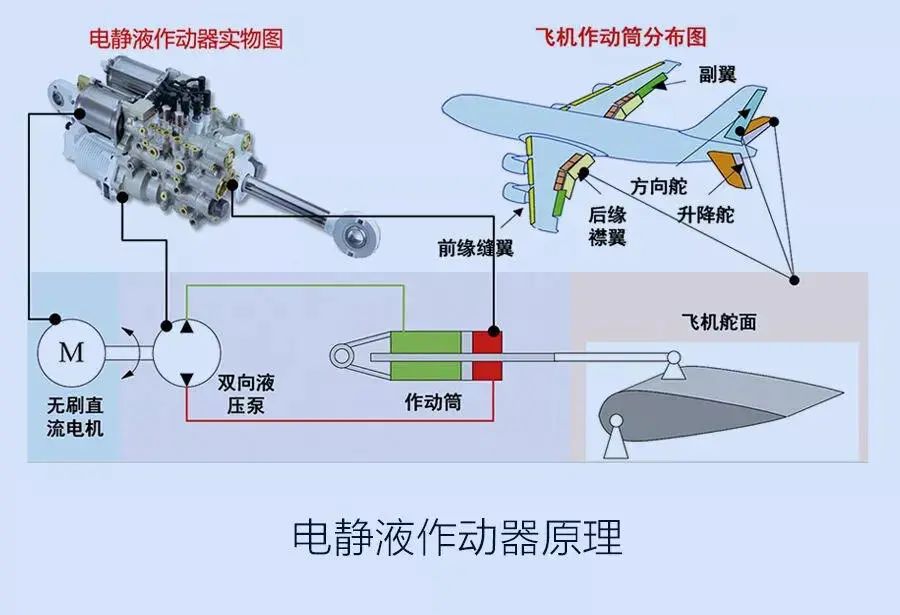

電動靜液作動器的技術架構體現了機電液一體化設計的精髓，其核心部件包括高性能伺服電機、精密液壓泵、緊湊型液壓缸以及先進的電子控制系統。伺服電機作為系統的動力源頭，接收來自控制器的指令信號并轉化為精確的旋轉運動；與其直接耦合的液壓泵則將機械旋轉轉化為液壓流體的流動，為系統提供所需的液壓動力；液壓缸作為執行終端，將液壓能再次轉換為直線或旋轉的機械運動，驅動負載完成預定動作。整個系統的"大腦"是電子控制單元(ECU)，它不斷比較指令信號與反饋傳感器的實際位置信號，通過復雜的控制算法計算出最優的控制量，確保系統輸出與期望值高度一致。

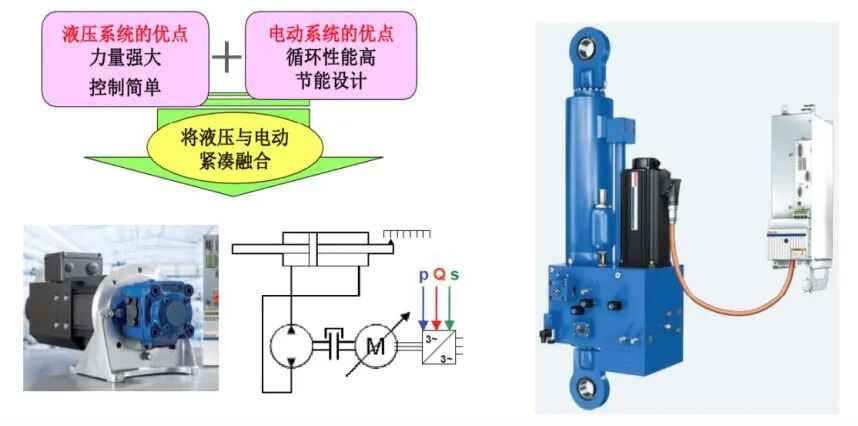

與傳統液壓系統相比，EHA最顯著的技術突破在于其分布式架構和閉式回路設計。分布式架構意味著每個執行機構都擁有自己獨立的動力單元，不再依賴中央液壓源，這極大地簡化了系統布局，提高了可靠性。閉式回路設計則指液壓油在泵與執行器之間形成封閉循環，無需油箱頻繁交換油液，不僅減小了系統體積，還顯著降低了油液污染的風險。

EHA系統的技術參數直接反映了其性能水平。典型的EHA系統工作壓力范圍可達21-35MPa，遠超傳統氣動系統；運動速度可根據需求設計，最高可達0.5m/s；位置控制精度通常能達到±0.1mm甚至更高；力輸出范圍從幾百牛頓到數萬牛頓不等，完全能夠滿足大多數工業與航空應用的需求。

冷卻管理是EHA系統設計中的另一項關鍵技術。由于系統高度集成且效率并非100%，長時間工作必然會產生熱量積累。湖南泰德航空的工程師們通過創新的散熱設計和優化的油路布局，有效解決了這一難題，確保系統在嚴苛工況下也能保持穩定的性能輸出。此外，湖南泰德航空開發的智能冷卻系統能夠根據工作狀態動態調節冷卻策略，進一步提升了系統的可靠性和壽命。

EHA的突出技術優勢

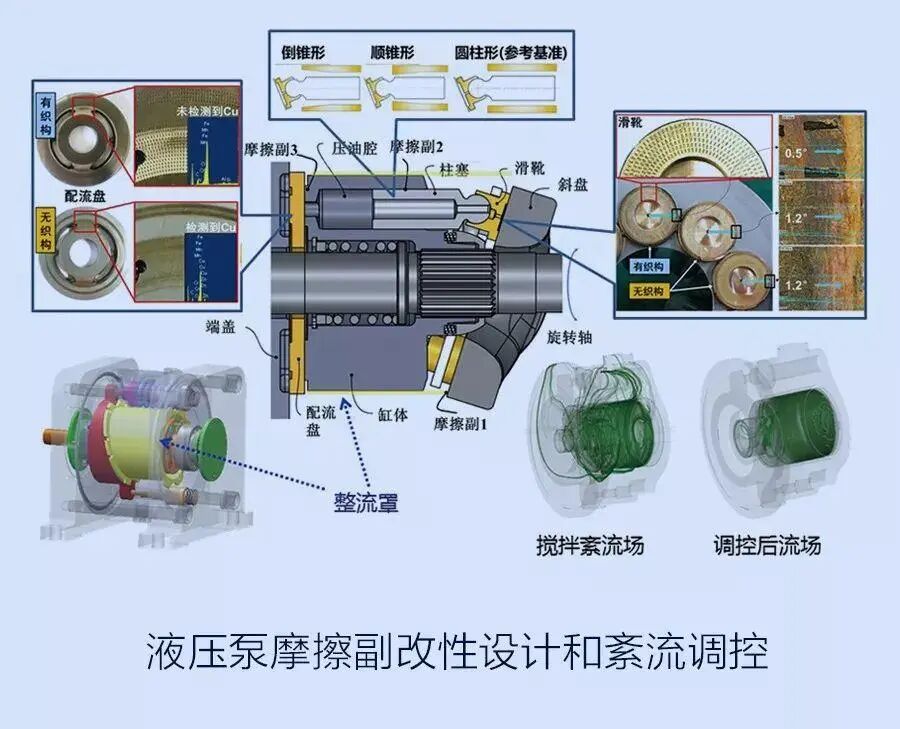

電動靜液作動器之所以能夠迅速在各個高端領域獲得廣泛應用，根本原因在于其具備一系列傳統作動系統難以企及的技術優勢。能效的大幅提升是最顯著的特點之一。傳統液壓系統的效率通常在40%左右，而EHA系統通過消除節流損失、減少管路壓降和按需供能等設計，可將整體效率提升至60%以上。湖南泰德航空技術有限公司通過優化電機-泵組匹配、采用低摩擦密封技術和智能管理策略，使其EHA產品的能效表現更為出色，在某些特定工況下甚至可以達到70%的效率水平。

系統可靠性是EHA的另一大優勢。傳統液壓系統由于依賴中央液壓源和復雜的閥控系統，單點故障可能導致整個系統癱瘓。而EHA采用的分布式架構天然具有故障隔離特性，單個作動器故障不會影響其他單元的正常工作。泰德航空在設計EHA時進一步強化了這一優勢，通過冗余設計、故障自診斷和失效安全模式等工程措施，使其產品的平均故障間隔時間(MTBF)達到上萬小時，完全滿足航空級應用的嚴苛要求。該公司對產品全生命周期負責的理念，也體現在完善的健康管理系統(PHM)上，能夠?qū)崟r(shí)監測系統狀態并預測剩余使用壽命，為用戶提供主動維護建議。

EHA在動態性能方面的表現同樣令人印象深刻。由于省去了冗長的液壓管路并采用直接驅動方式，EHA系統的響應速度較傳統液壓系統提高了一個數量級，帶寬可達10Hz以上。這種快速響應能力使其特別適合需要高頻動態調整的應用場景。泰德航空的EHA產品通過優化液壓回路設計和采用先進控制算法，進一步提升了動態性能，階躍響應時間可控制在50ms以內，完全能夠滿足飛行控制系統等對實時性要求極高的應用需求。

重量和空間節省是EHA不可忽視的優勢。傳統液壓系統需要中央泵站、蓄能器、過濾裝置、冷卻系統和復雜的管路網絡，占用大量空間且重量可觀。相比之下，EHA系統將所有這些功能集成在一個緊湊的單元內，體積和重量通常只有傳統系統的1/3到1/2。

維護簡便性也是EHA備受青睞的重要原因。傳統液壓系統需要定期更換液壓油、過濾器和密封件，維護工作量大且專業要求高。EHA系統由于采用閉式回路設計和長壽命組件，基本實現了"免維護"運行，只需進行定期檢查即可。泰德航空在產品設計中特別考慮了維護友好性，采用模塊化設計使關鍵部件可以快速更換，大大降低了用戶的總體擁有成本。

EHA在航空航天領域的革命性應用

航空航天領域是電動靜液作動器最具標志性的應用舞臺，EHA技術正在徹底改變飛行控制作動系統的面貌。在現代商用客機中，EHA已成功應用于方向舵、升降舵、副翼等主要控制面的驅動，替代了傳統的集中式液壓系統。以波音787為例，其采用EHA作為液壓作動系統的重要組成部分，不僅減輕了數百公斤的重量，還顯著提高了系統的可靠性。湖南泰德航空技術有限公司憑借在航空燃油系統和潤滑冷卻系統方面的深厚積累，正在將EHA技術推廣到更多航空應用中，包括發動機可變幾何部件作動、起落架收放和艙門操作等關鍵功能系統。

軍用航空領域EHA的價值更加凸顯。戰斗機對作動系統的功率重量比、響應速度和隱身性能有著近乎苛刻的要求，EHA的分布式特性恰好能夠完美滿足這些需求。通過將作動單元直接安裝在控制面附近，不僅縮短了響應時間，還消除了液壓管路帶來的雷達反射信號，提升了隱身性能。泰德航空正在與國內主要航空院所合作，開發適用于新一代戰機的EHA系統，其特點是極高的功率密度和抗電磁干擾能力，能夠在極端環境下可靠工作。

電動垂直起降飛行器(eVTOL)是EHA技術最具潛力的新興應用領域。eVTOL對重量極為敏感，傳統液壓系統難以滿足要求，而EHA憑借其輕量化、高效率和模塊化特點，成為旋翼傾轉、折疊等關鍵作動功能的理想選擇。湖南泰德航空敏銳把握這一技術趨勢，正在開發專門針對eVTOL優化的EHA解決方案，特點是極輕的重量、緊湊的尺寸和極高的可靠性，助力城市空中交通(UAM)時代的到來。

航天領域同樣受益于EHA技術的發展。衛星天線展開機構、空間機械臂和火箭矢量噴管控制等應用都需要在極端溫度、真空環境下可靠工作的作動系統。EHA由于不依賴氣壓且具有良好的熱適應性，成為這些空間應用的優選方案。湖南泰德航空正在將航空領域積累的EHA技術經驗拓展至航天應用，開發能夠耐受太空環境的特殊型號，為中國航天事業貢獻自己的力量。

EHA在工業自動化領域的廣泛應用

工業自動化領域正在經歷一場由電動靜液作動器驅動的技術變革。在重型裝備制造行業，EHA系統憑借其大推力、高精度和節能特性，正逐步取代傳統的液壓和電動推桿系統。大型壓力機是EHA的典型應用場景，傳統液壓壓力機需要配備大功率泵站和復雜閥組，而采用EHA技術后，每個壓力點可以獨立控制，不僅精度提高，能耗也顯著降低。

機器人領域是EHA大展身手的另一個重要舞臺。傳統工業機器人多采用全電動方案，但在需要大出力或沖擊負載的場合，電動執行器往往體積龐大。EHA提供了理想的替代方案，它結合了液壓的大出力和電控的精確性，特別適合重型搬運、沖壓裝配等應用。

半導體制造裝備領域，EHA正在精密定位舞臺上發揮關鍵作用。光刻機、晶圓搬運系統等高端裝備需要納米級定位精度，同時又不能有電動系統的電磁干擾問題。EHA通過精密的液壓伺服控制可以實現亞微米級定位，同時保持清潔無污染的工作環境。

EHA在特種車輛與海洋工程中的關鍵作用

特種運輸車輛如液壓平板車的懸掛和轉向系統也正在采用EHA技術。傳統系統依賴中央液壓站和復雜管路，布局不靈活且維護困難。EHA的分布式特性允許每個懸掛點獨立精確控制，大大提高了重載運輸?shù)姆€(wěn)定性和安全性。這一應用開發的EHA系統具有超大出力(單缸推力可達50噸)、高精度位置控制(±1mm級)和智能負載均衡功能，正在為大型設備運輸行業帶來革命性變化。

海洋工程裝備是EHA技術另一個極具潛力的應用領域。深海作業設備如ROV(遙控潛水器)的機械臂需要在水下數百至數千米處可靠工作，傳統液壓系統存在密封復雜、效率低下等問題。EHA系統由于采用閉式回路設計，非常適合深海高壓環境。泰德航空正在開發的全海深EHA系統具有以下技術特點：耐高壓外殼(可承受60MPa靜水壓)、耐腐蝕材料(鈦合金和特種不銹鋼)、低溫度敏感性(-2℃至+40℃海水溫度下性能穩定)和長距離電力傳輸兼容性(支持千米級臍帶纜供電)。這些特性將為中國深海探測事業提供可靠的動力執行保障。

湖南泰德航空的EHA技術實力與未來展望

湖南泰德航空作為航空動力與作動系統領域的專業供應商，在電動靜液作動器技術研發與應用方面積累了深厚實力。公司自2012年成立以來，從航空非標測試設備制造起步，逐步發展成為涵蓋航空發動機和eVTOL燃油系統、潤滑系統、冷卻系統的綜合性高科技企業。這種技術演進路徑使泰德航空對飛行器動力系統有著全面而深入的理解，為開發高性能EHA產品奠定了堅實基礎。公司獲得的"科技型中小企業"和"高新技術企業"認證，充分證明了其在技術創新方面的卓越能力。

公司在長沙總部設有專業的研發中心，專注于系統的基礎研究和技術攻關；位于株洲動力谷智能制造產業園的生產基地則配備了先進的加工和測試設備，確保研發成果能夠快速轉化為高質量產品。這種"研發-制造"一體化的布局使泰德航空能夠?qū)κ袌?chǎng)需求做出快速響應，為客戶提供從概念設計到批量交付的全流程服務。公司建立的完善供應鏈體系確保了關鍵元器件的穩定供應，而覆蓋全國的服務網絡則為客戶提供及時的技術支持和售后服務。

標準EHA系列的技術參數包括：

額定工作壓力28MPa，峰值壓力35MPa；

出力范圍從500N到50kN連續可調；

速度控制精度±1%全量程；

位置重復精度±0.05mm；

工作溫度范圍-40℃至+85℃；

防護等級IP67(可選IP69K)；

這些性能指標完全滿足航空、軍工等高要求應用場景的需求。特別值得一提的是，泰德航空的產品在國內同類產品中具有明顯優勢。

湖南泰德航空對EHA技術的未來發展充滿信心。隨著工業4.0和航空電動化趨勢的加速，EHA作為機電液一體化技術的典范，必將在更多領域發揮關鍵作用。公司秉持"對新技術總是抱有熱情"的創新文化，將持續加大研發投入，完善產品系列，為中國高端裝備制造業的自主可控貢獻自己的力量。正如泰德航空的企業愿景所言：通過持續創新，成為全球領先的飛行器動力和作動系統解決方案提供商，讓每一次動力傳遞都更加高效、精準和可靠。
