DRV8300是100V三半橋柵極驅動器，能夠驅動高側和低側N溝道功率MOSFET。該DRV8300D使用集成自舉二極管和用于高側 MOSFET 的外部電容器產生正確的柵極驅動電壓。該DRV8300N使用外部自舉二極管和用于高側MOSFET的外部電容器產生正確的柵極驅動電壓。GVDD 用于為低側 MOSFET 產生柵極驅動電壓。柵極驅動架構支持峰值高達750mA的源電流和1.5A的灌電流。
*附件：drv8300.pdf

相位引腳 SHx 能夠承受顯著的負電壓瞬變;而高側柵極驅動器電源 BSTx 和 GHx 能夠支持更高的正電壓瞬變 （125V） abs 最大電壓，從而提高系統的穩健性。小傳播延遲和延遲匹配規格最大限度地減少了死區時間要求，從而進一步提高了效率。通過 GVDD 和 BST 欠壓鎖定為低側和高側提供欠壓保護。

特性

• 100V 三相半橋柵極驅動器
  • 驅動 N 溝道 MOSFET （NMOS）
  • 柵極驅動器電源 （GVDD）：5-20 V
  • MOSFET 電源 （SHx） 支持高達 100 V
• 集成自舉二極管（DRV8300D器件）
• 支持反相和同相 INLx 輸入
• Bootstrap 柵極驅動架構
  • 750mA 源電流
  • 1.5A 灌電流
• 支持高達 15S 的電池供電應用
• SHx 引腳上的低漏電流 （<55 μA）
• 絕對最大 BSTx 電壓高達 125V
• 在 SHx 上支持高達 -22V 的負瞬變
• 內置交叉?zhèn)鲗?dǎo)預防
• 通過 DT 引腳可調節死區時間，適用于 QFN 封裝變體
• TSSOP 封裝變體的固定死區時間插入 200 nS
• 支持 3.3V 和 5V 邏輯輸入，最大 20 V 絕對值
• 4 nS典型傳播延遲匹配
• 緊湊的QFN和TSSOP封裝
• 使用電源塊進行高效的系統設計
• 集成保護功能
  • BST 欠壓鎖定 （BSTUV）
  • GVDD 欠壓 （GVDDUV）

參數

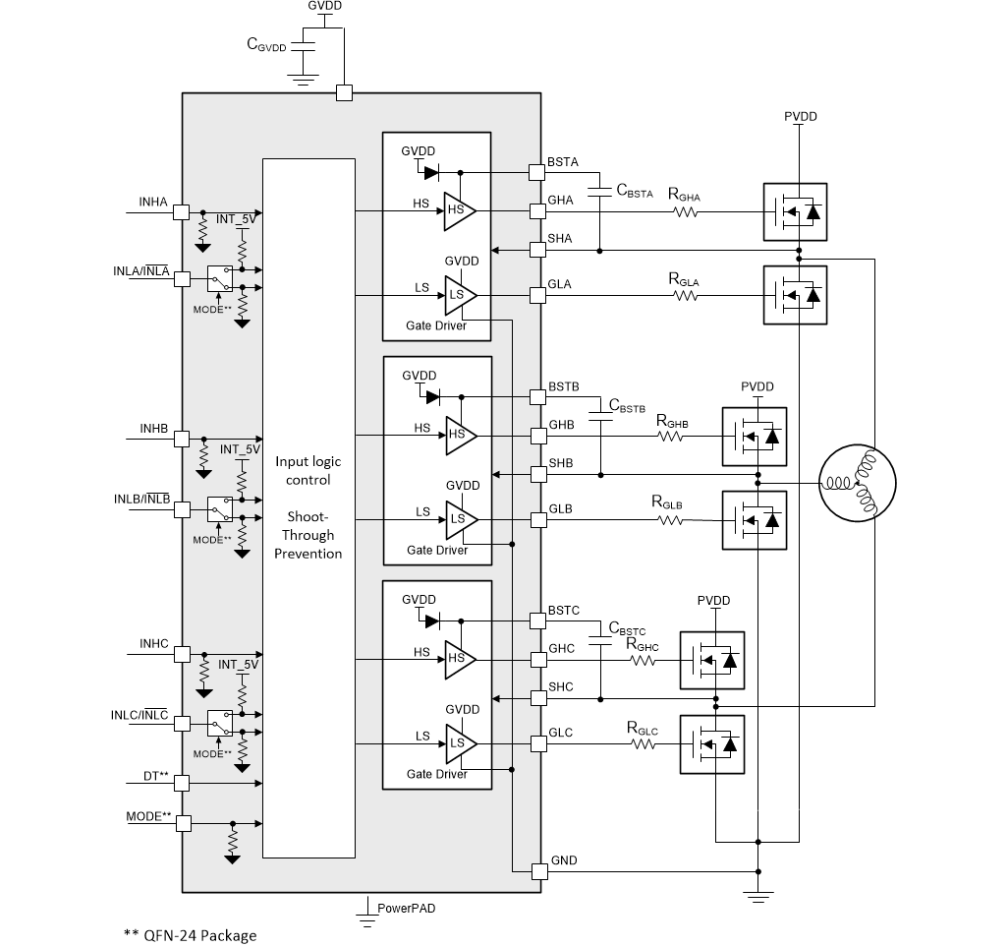

方框圖

?1. 產品概述?
DRV8300是德州儀器（TI）推出的汽車級三相半橋柵極驅動器，專為驅動N溝道MOSFET設計，支持100V高壓應用。

• ?核心特性?：
  • AEC-Q100認證（溫度等級1：-40°C至125°C）。
  • 集成三路半橋驅動，支持750mA源電流/1.5A灌電流輸出。
  • 工作電壓范圍：GVDD（5-20V）、SHx（-22V至85V瞬態耐受）。
  • 可選集成自舉二極管（DRV8300D型號）或外置二極管（DRV8300N型號）。
  • 支持3.3V/5V邏輯輸入，傳播延遲匹配僅4ns。
  • 提供QFN（24引腳）和TSSOP（20引腳）封裝。

?2. 關鍵功能?

• ?柵極驅動架構?：
  • 高側驅動采用自舉電容供電（BSTx引腳），低側由GVDD直接供電。
  • 可調死區時間（QFN封裝通過DT引腳電阻配置，范圍200ns-2000ns）。
  • 內置防直通保護邏輯。
• ?保護機制?：
  • 自舉電壓欠壓鎖定（BSTUV）、GVDD欠壓鎖定（GVDDUV）。
  • 支持-22V負瞬態電壓（SHx引腳），BSTx耐壓達125V。

?3. 應用場景?

• 電動自行車/滑板車、無人機、工業機器人。
• 無刷直流電機（BLDC）和永磁同步電機（PMSM）驅動。
• 園林工具、吸塵器、伺服泵等電池供電設備。

?4. 設計要點?

• ?自舉電容選擇?：
  • 推薦100nF（X7R材質），需靠近BSTx-SHx引腳布局。
  • GVDD電容建議≥1μF（低ESR陶瓷電容）。
• ?PCB布局建議?：
  • 縮短GHx/SHx/GLx走線長度（建議15mil線寬）。
  • 功率地與信號地分離，優化散熱設計（QFN封裝需焊接散熱焊盤）。

?5. 型號差異?

?6. 典型應用電路?

• 外部MOSFET柵極串聯電阻（如15Ω）以控制壓擺率。
• 電流檢測可通過外部分流電阻+放大器實現。

?文檔結構?：包含電氣特性、時序圖、封裝尺寸及寄存器配置詳情，完整設計需參考原廠數據手冊。
